Варианты исполнения и артикулы БРС EBS 690
БРС муфта/розетка под шланг
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
d3
|
L
|
L1
|
|
690 HGB 19
|
690 HG 19
|
19
|
14
|
31
|
19
|
90
|
32
|
|
690 HGB 16
|
690 HG 16
|
16
|
14
|
31
|
19
|
90
|
32
|
БРС муфта/розетка 45° под шланг
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
d3
|
L
|
L1
|
|
690 HGB 19-45
|
690 HG 19-45
|
19
|
14
|
31
|
19
|
78
|
32
|
|
690 HGB 16-45
|
690 HG 16-45
|
16
|
14
|
31
|
19
|
78
|
32
|
БРС муфта/розетка 90° под шланг
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
d3
|
L
|
L1
|
|
690 HGB 19-90
|
690 HG 19-90
|
19
|
14
|
31
|
19
|
78
|
32
|
|
690 HGB 16-90
|
690 HG 16-90
|
16
|
14
|
31
|
19
|
78
|
32
|
БРС муфта/розетка под шланг с безхомутовым соединением
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
d3
|
L
|
L1
|
|
690 FGB 19
|
690 FG 19
|
19
|
14
|
31
|
19
|
84
|
38
|
|
690 FGB 16
|
690 FG 16
|
16
|
14
|
31
|
19
|
84
|
38
|
БРС муфта/розетка 45° под шланг с безхомутовым соединением
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
d3
|
L
|
L1
|
|
690 FGB 19-45
|
690 FG 19-45
|
19
|
14
|
31
|
19
|
84
|
38
|
|
690 FGB 16-45
|
690 FG 16-45
|
16
|
14
|
31
|
19
|
84
|
38
|
БРС муфта/розетка 90° под шланг с безхомутовым соединением
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
d3
|
L
|
L1
|
|
690 FGB 19-90
|
690 FGB 19-90
|
19
|
14
|
31
|
19
|
84
|
38
|
|
690 FGB 16-90
|
690 FGB 16-90
|
16
|
14
|
31
|
19
|
84
|
38
|
БРС муфта/розетка с наружной резьбой
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
690 EGB 21
|
690 EG 21
|
BSP 1/2”
|
31
|
19
|
74
|
12
|
30
|
|
690 EGB 26
|
690 EG 26
|
BSP 3/4”
|
31
|
19
|
74
|
16
|
30
|
|
690 EGB M24
|
690 EG M24
|
M24x1,5
|
31
|
19
|
74
|
16
|
30
|
БРС муфта/розетка 45° с наружной резьбой
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
690 EGB 21-45
|
690 EG 21-45
|
BSP 1/2”
|
31
|
19
|
74
|
12
|
30
|
|
690 EGB M24-45
|
690 EG M24-45
|
M24x1,5
|
31
|
19
|
78
|
16
|
30
|
БРС муфта/розетка 90° с наружной резьбой
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
690 EGB 21-90
|
690 EG 21-90
|
BSP 1/2”
|
31
|
19
|
74
|
12
|
30
|
|
690 EGB M24-90
|
690 EG M24-90
|
M24x1,5
|
31
|
19
|
78
|
16
|
30
|
БРС муфта/розетка с внутренней резьбой
|
|
|
|
|
Артикул
|
Артикул
|
d
|
d1
|
d2
|
L
|
SW
|
|
690 DGB 26
|
690 DG 26
|
BSP 1/4’’
|
31
|
19
|
72
|
30
|
|
690 DGB M24
|
690 DG M24
|
M24x1,5’
|
31
|
19
|
72
|
30
|
БРС штуцер/ниппель с внешней резьбой
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
SW
|
L
|
L1
|
|
690 ER 21
|
BSP 1/2’’
|
13
|
19
|
22
|
47
|
12
|
|
690 ER 26
|
BSP 3/4’’
|
13
|
19
|
27
|
51
|
16
|
|
690 ER M24
|
M24X1,5
|
13
|
19
|
27
|
51
|
16
|
БРС штуцер/ниппель с клапаном и наружной резьбой
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
SW
|
L
|
L1
|
|
690 ERB 21
|
BSP 1/2’’
|
13
|
19
|
22
|
51
|
16
|
|
690 ERB 26
|
BSP 3/4’’
|
13
|
19
|
27
|
51
|
16
|
|
690 ERB M24
|
M24X1,5
|
13
|
19
|
27
|
51
|
16
|
БРС штуцер/ниппель под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
|
690 HR 16
|
16
|
13
|
19
|
53
|
23
|
|
690 HR 19
|
19
|
13
|
19
|
57
|
27
|
БРС штуцер/ниппель под шланг с соединением без хомута
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
|
690 FHR 16
|
16
|
13
|
19
|
68
|
38
|
|
690 FHR 19
|
19
|
13
|
19
|
68
|
38
|
БРС штуцер/ниппель 90° с наружной резьбой
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
SW
|
L
|
L1
|
L2
|
|
690 ER 21-90
|
BSP 1/2’’
|
13
|
19
|
24
|
47
|
16
|
35
|
|
690 ER M24-90
|
M24X1,5
|
13
|
19
|
24
|
47
|
16
|
35
|
БРС штуцер/ниппель удлинительный с наружной резьбой
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
SW
|
L
|
L1
|
|
690 ER 21-60
|
BSP 1/2’’
|
13
|
19
|
22
|
60
|
12
|
|
690 ER 21-100
|
BSP 1/2’’
|
13
|
19
|
22
|
100
|
12
|
|
690 ER 21-150
|
BSP 1/2’’
|
13
|
19
|
22
|
150
|
12
|
|
690 ER 21-200
|
BSP 1/2’’
|
13
|
19
|
22
|
200
|
12
|
|
690 ER 21-300
|
BSP 1/2’’
|
13
|
19
|
22
|
300
|
12
|
|
690 ER 21-500
|
BSP 1/2’’
|
13
|
19
|
22
|
500
|
12
|
|
690 ER 21-800
|
BSP 1/2’’
|
13
|
19
|
22
|
800
|
12
|
|
|
|
690 ER 26-60
|
BSP 3/4’’
|
13
|
19
|
27
|
60
|
16
|
|
690 ER 26-100
|
BSP 3/4’’
|
13
|
19
|
27
|
100
|
16
|
|
690 ER 26-150
|
BSP 3/4’’
|
13
|
19
|
27
|
150
|
16
|
|
690 ER 26-200
|
BSP 3/4’
|
13
|
19
|
27
|
200
|
16
|
|
690 ER 26-300
|
BSP 3/4’’
|
13
|
19
|
27
|
300
|
16
|
|
690 ER 26-500
|
BSP 3/4’’
|
13
|
19
|
27
|
500
|
16
|
|
690 ER 26-800
|
BSP 3/4’’
|
13
|
19
|
27
|
800
|
16
|
|
|
|
690 ER M24-60
|
M24x3
|
13
|
19
|
27
|
60
|
16
|
|
690 ER M24-100
|
M24x3
|
13
|
19
|
27
|
100
|
16
|
690 ER M24-150
|
M24x3
|
13
|
19
|
27
|
150
|
16
|
|
690 ER M24-200
|
M24x3
|
13
|
19
|
27
|
200
|
16
|
690 ER M24-300
|
M24x3
|
13
|
19
|
27
|
300
|
16
|
|
690 ER M24-500
|
M24x3
|
13
|
19
|
27
|
500
|
16
|
|
690 ER M24-800
|
M24x3
|
13
|
19
|
27
|
800
|
16
|
Условные обозначения:
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Технические характеристики EBS 690
-
Диаметр протока: 16 мм.
-
Рабочее давление: от 0 до 20 бар.
-
Диапазон рабочих температур: от −5 до +180 °C с уплотнениями FPM (Viton).
-
Материал стандартного исполнения: латунь.
-
Материал специального исполнения: нержавеющая сталь.
-
Материал уплотнений: Viton FPM.
-
Дополнительная опция: замок безопасности.
При выборе БРС необходимо учитывать рабочее давление и температуру среды, материал соединения, тип уплотнений, присоединительные размеры и исполнение муфты с ниппелем.

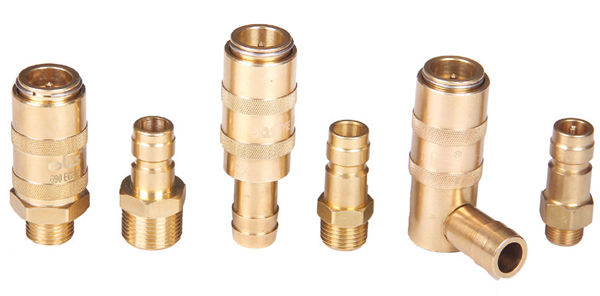

Конструктивные особенности БРС EBS 690
В серии EBS 690 представлены муфты и ниппели с различными способами подключения. В зависимости от модели доступны прямые исполнения под шланг, варианты с подключением под углом 45° и 90°, а также соединения с креплением шланга без хомута.
Для подключения к трубопроводам и оборудованию предусмотрены исполнения с наружной и внутренней резьбой, включая варианты с дюймовой резьбой BSP и метрической резьбой M24×1,5. В ассортименте также имеются угловые резьбовые элементы и удлинительные ниппели различной длины.
По конструкции проточной части доступны соединения без клапана, с односторонним клапаном и с двухсторонним клапаном. Выбор зависит от требований к перекрытию потока при разъединении муфты и ниппеля.
Область применения БРС EBS 690
Соединения EBS 690 используются в системах регулирования температуры с горячей и холодной водой, в контурах охлаждения пресс-форм и промышленного оборудования. Серия также применяется в производстве изделий из пластмасс, стекла и цветных металлов. Для соответствующих условий предусмотрено применение в паровых контурах — при обязательной проверке допустимых параметров конкретного исполнения.
Разнообразие вариантов подключения позволяет использовать EBS 690 как при проектировании новых систем, так и при замене установленных быстросъемных соединений.
Купить быстроразъемные соединения EBS 690 в ВИВТЕХ
Компания ВИВТЕХ предлагает быстросъемные соединения для воды серии EBS 690 — аналог DME EURO. Для подбора подходящих муфт и ниппелей уточните диаметр подключения, тип резьбы, необходимое исполнение клапана, рабочее давление и температуру.
Специалисты ВИВТЕХ помогут подобрать соединения по параметрам оборудования и проверить соответствие выбранного исполнения техническим требованиям системы.
