Быстроразъемные соединения для воды (БРС)

Полный каталог быстроразъемных соединений для воды

Быстроразъемные соединения для воды и шлангов

Быстроразъемные соединения для воды (БРС) применяются в промышленном оборудовании, где требуется регулярно подключать и отключать водяные линии без демонтажа трубопроводов. Основная область применения таких соединений — системы охлаждения пресс-форм, термопластавтоматов, термостатов и другого оборудования для переработки пластмасс.

Быстросъемное соединение для воды позволяет ускорить подключение охлаждающего контура, сократить время обслуживания оборудования и упростить замену пресс-форм. Соединительная пара обычно состоит из муфты и ниппеля. В зависимости от конструкции БРС может иметь клапан, который перекрывает поток рабочей среды при разъединении.

В каталоге ВИВТЕХ представлены быстроразъемные соединения для шлангов и трубопроводов разных диаметров. Доступны компактные исполнения для стандартных водяных линий, соединения с увеличенным протоком и модели для систем с повышенным рабочим давлением.

БРС для воды подбирают с учетом конструкции оборудования, требуемой пропускной способности и условий эксплуатации. Помимо применения в охлаждении пресс-форм, отдельные серии используются в водоснабжении, сантехническом оборудовании и других системах, для которых подходят их технические характеристики.

Как выбрать быстросъемные соединения для воды

При выборе БРС важно учитывать не только размер соединения, но и параметры всей системы.

• Диаметр протока. Определяет пропускную способность соединения и должен соответствовать требованиям водяного контура.
• Рабочее давление. Допустимое давление БРС должно соответствовать условиям эксплуатации оборудования.
• Температура рабочей среды. Необходимо учитывать температурный диапазон конкретного исполнения и материала уплотнений.
• Материал корпуса. В зависимости от серии доступны изделия из латуни и нержавеющей стали, а также специальные варианты исполнения.
• Материал уплотнений. Используются различные эластомеры, включая NBR и FPM (Viton). Выбор зависит от температуры и свойств рабочей среды.
• Тип подключения. При подборе учитывают присоединение под шланг, наружную или внутреннюю резьбу и другие конструктивные особенности.
• Конструкция клапана. В зависимости от задачи выбирают соединения со свободным проходом, одинарным клапаном или клапанами в обоих элементах пары.

Перед заменой установленного соединения необходимо проверить совместимость муфты и ниппеля, присоединительные размеры, тип клапана и рабочие параметры. Совпадение внешнего вида или номинального диаметра само по себе не гарантирует взаимозаменяемость.

Ассортимент БРС для охлаждения пресс-форм и не только

Компания ВИВТЕХ поставляет быстроразъемные соединения для воды различных серий, предназначенные для охлаждения пресс-форм, промышленного терморегулирования и других совместимых задач. В ассортимент входят аналоги распространенных промышленных типоразмеров DME Jiffy, DME EURO и Staubli, а также соединения для повышенного давления и увеличенного протока.

Соединения для охлаждения пресс-форм

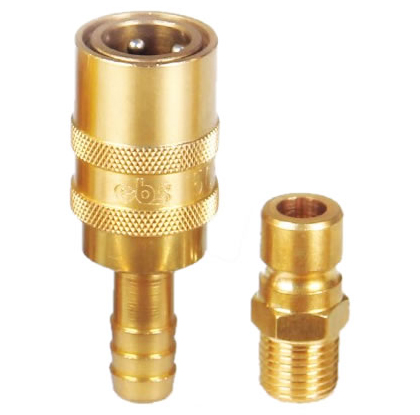

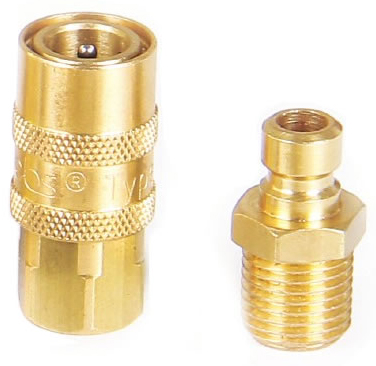

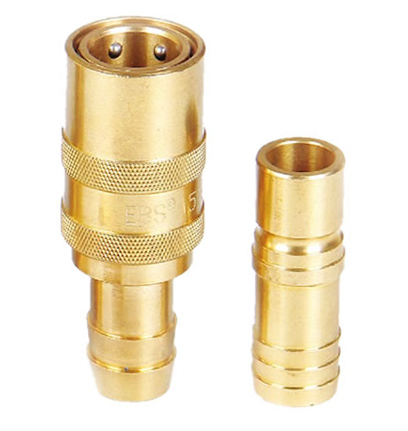

• EBS 506, EBS 509 и EBS 516 — аналоги DME Jiffy. Диаметр протока составляет соответственно 6, 9 и 16 мм. Рабочее давление — до 15 бар для EBS 506 и EBS 509 и до 20 бар для EBS 516. Для указанных исполнений с уплотнениями FPM (V) температурный диапазон составляет от −5 до +180 °C.

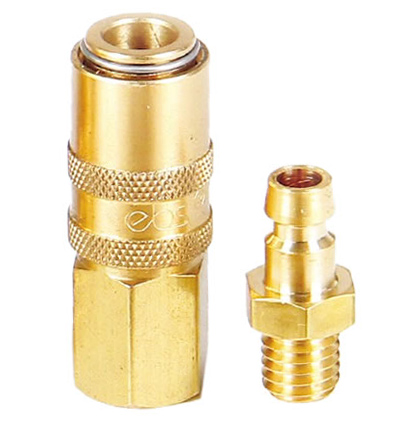

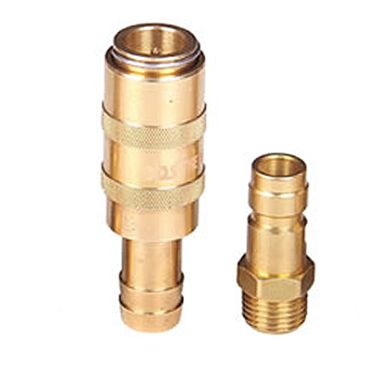

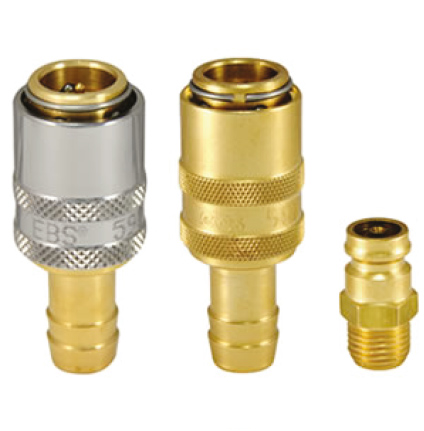

• EBS 560, EBS 590 и EBS 690 — аналоги DME EURO. Соединения с диаметрами протока 6, 9 и 16 мм соответственно. Рабочее давление — до 20 бар, температурный диапазон с уплотнениями FPM (V) — от −5 до +180 °C.

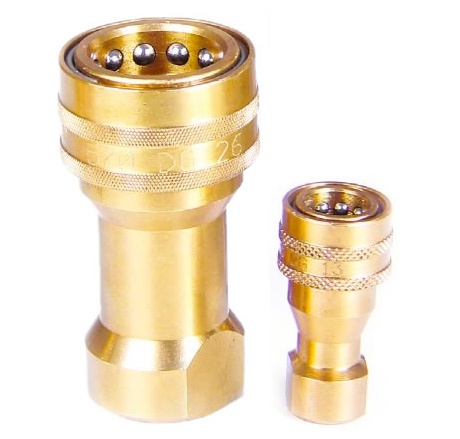

• EBS 570 — соединения стандарта ISO-B для высокого давления. Диаметр протока — от 4 до 50 мм, рабочее давление — до 300 бар. Допустимая температура определяется материалом уплотнения и может достигать +180 °C.

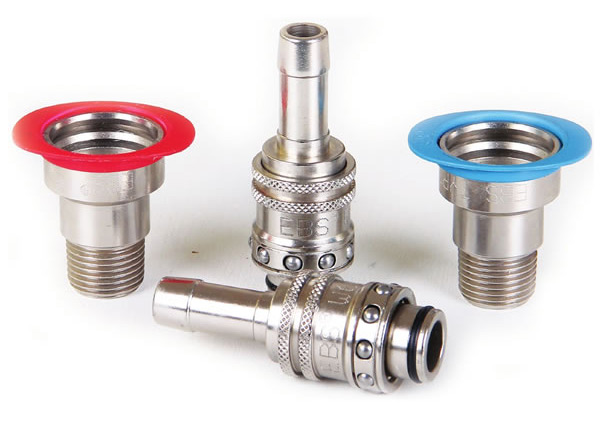

• EBS 600 — аналог Staubli RPL. Соединения для водяных контуров с диаметрами протока 6, 8 и 12 мм, рабочим давлением до 10 бар и температурным диапазоном от −20 до +100 °C по данным страницы серии.

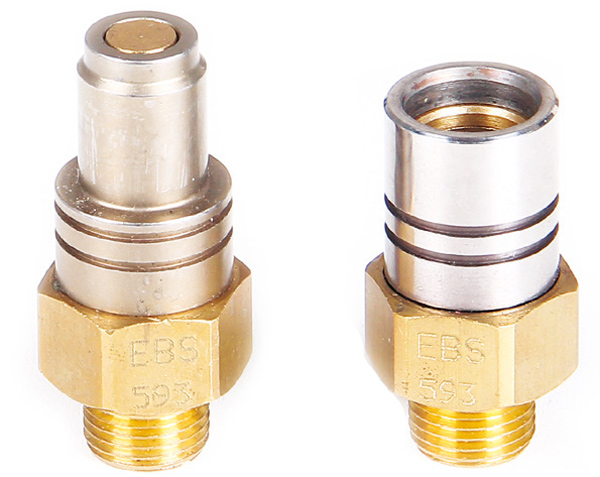

• EBS 593 — аналог Staubli CGO/DGD. Быстросъемные соединения с двойным клапаном и диаметром протока 8 мм. Рабочее давление — до 15 бар, температурный диапазон с уплотнениями FPM (V) — от −20 до +180 °C.

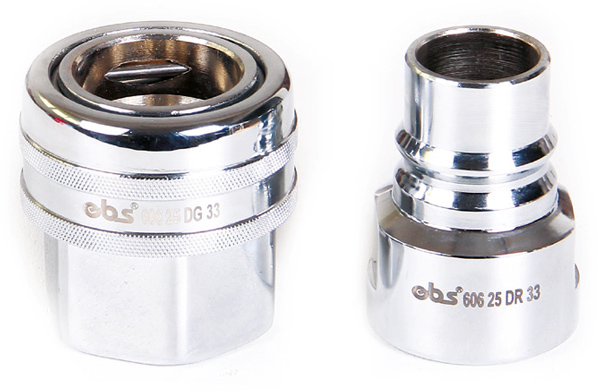

• EBS 606 — аналог Staubli GPL. Соединения с увеличенным протоком 25, 33 и 50 мм для систем с повышенным расходом охлаждающей жидкости. Рабочее давление — до 10 бар. Для стандартного исполнения с уплотнениями NBR указан температурный диапазон от −20 до +100 °C.

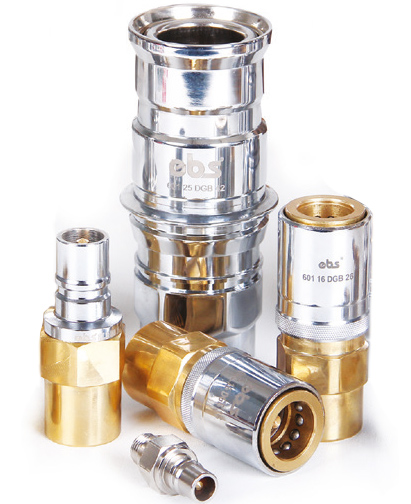

• EBS 601 — аналог Staubli RMI. Серия с диаметрами протока 6, 9, 12, 16, 20, 25 и 38 мм и рабочим давлением до 16 бар. Температурный диапазон с уплотнениями NBR составляет от −20 до +100 °C, с FPM — от −10 до +180 °C.

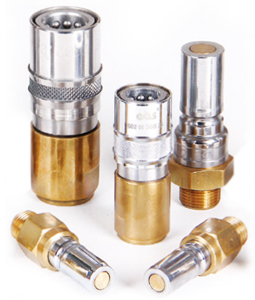

• EBS 602 — аналог Staubli CBI. Диаметры протока — 6, 7, 9, 12 и 16 мм, рабочее давление — до 50 бар. Температурный диапазон с уплотнениями NBR составляет от −20 до +100 °C, с FPM — от −10 до +180 °C.

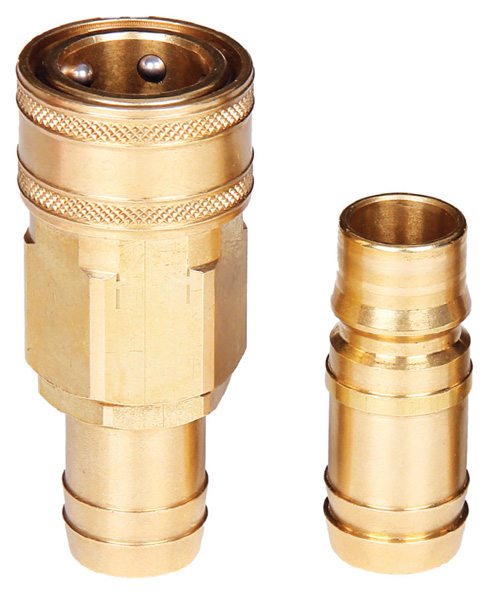

• EBS 571. Соединения с диаметром протока 19 мм и рабочим давлением до 35 бар. Для стандартных уплотнений NBR указан температурный диапазон от −20 до +100 °C; доступны специальные варианты уплотнений FPM.

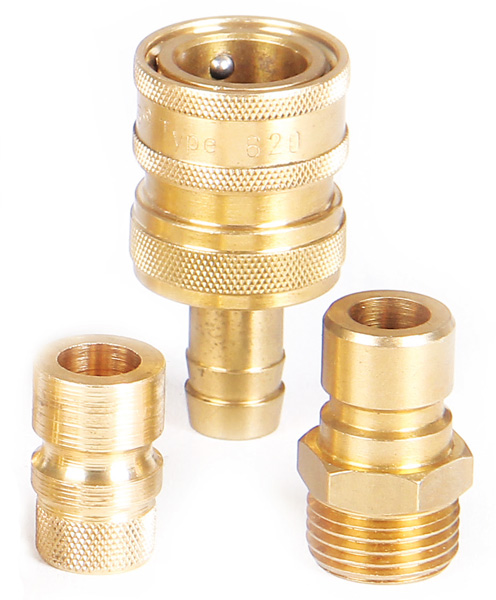

• EBS 620. Быстроразъемные соединения с диаметром протока 13 мм и рабочим давлением до 15 бар. Серия применяется, в частности, в сантехнических системах и при подключении садовых шлангов. Параметры конкретного исполнения необходимо сверять с техническими данными изделия.

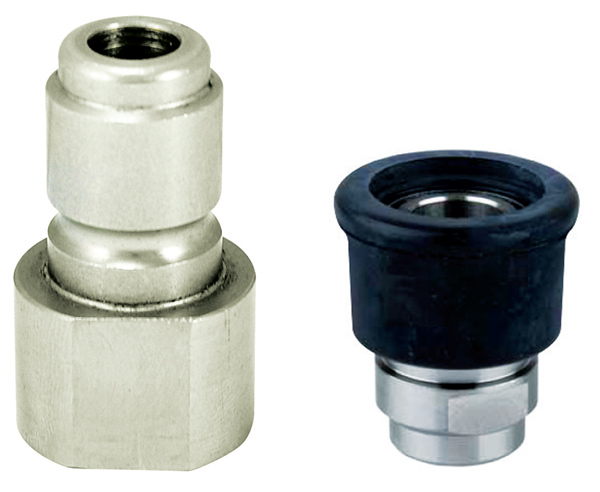

• EBS 621. Соединения с номинальным протоком NW 12. Рабочее давление составляет до 50 бар для латунного исполнения и до 150 бар для исполнения из нержавеющей стали. Для стандартных уплотнений NBR указан диапазон от −20 до +100 °C; доступны специальные исполнения с FPM.

Технические пределы зависят от серии, материала корпуса и уплотнений. При выборе соединения необходимо ориентироваться на характеристики конкретного артикула, а не на максимальные значения, указанные для всей линейки.

Полнопоточные соединения и БРС с клапанами

Для подбора аналогов также используются обозначения распространенных типоразмеров:

• RPL06, RPL08, RPL12 — полнопоточные соединения для соответствующих типоразмеров.
• GPL25, GPL33, GPL50 — соединения увеличенного проходного сечения для систем с повышенным расходом.
• RMI06, RMI09, RMI12, RMI16, RMI20, RMI25, RMI37 — типоразмеры соединений серии RMI.

В зависимости от назначения системы можно подобрать полнопоточные исполнения, а также конструкции с одинарным или двойным клапаном. Совместимость конкретных изделий проверяется по каталожным обозначениям, размерам и техническим параметрам.

Подбор и поставка аналогов БРС международных производителей

ВИВТЕХ также подбирает и поставляет аналоги БРС для воды популярных международных производителей, включая Parker, Rectus, Staubli, Nitto Kohki, Camozzi Automation, Festo, Norgren, Eaton, Aeroquip, JWL, Dixon Valve & Coupling, Pneuflex, Hasco и DME.

Подбор выполняется по артикулу, типоразмеру, присоединительной резьбе, диаметру протока, рабочему давлению, температуре и материалу уплотнений. Это позволяет найти подходящий аналог для замены существующего соединения, обслуживания оборудования или комплектации новой системы охлаждения.

При выборе аналога важно учитывать конструкцию клапана, характеристики рабочей среды и требования производителя оборудования. Если точное обозначение неизвестно, для предварительного подбора можно предоставить фотографию соединения, его размеры или имеющийся артикул.

Купить быстроразъемные соединения для воды в ВИВТЕХ

Компания ВИВТЕХ поставляет быстроразъемные и быстросъемные соединения для воды, муфты и ниппели для промышленного оборудования, систем охлаждения пресс-форм и водяных линий. В ассортименте представлены различные исполнения по диаметру протока, давлению, температуре и типу подключения.

Чтобы купить БРС для воды, направьте нам артикул изделия или параметры необходимого соединения. Специалисты ВИВТЕХ помогут подобрать подходящий вариант, проверить совместимость с существующим оборудованием и при необходимости предложить аналог другого производителя.
