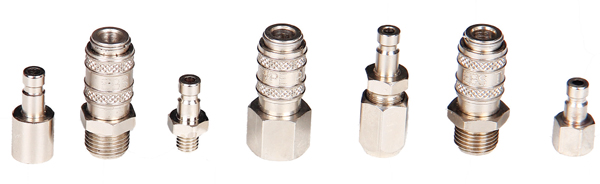

Варианты исполнения и артикулы БРС EBS A20

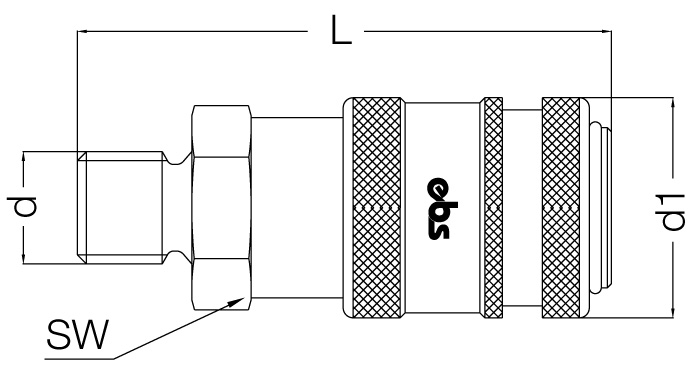

БРС муфта / розетка для воздуха NW 2,7 с наружной резьбой с клапаном
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A20 EGB M5
|
M5
|
11
|
26
|
9
|
|
A20 EGB M6
|
M6
|
11
|
27
|
9
|
|
A20 EGB 10
|
BSP 1/8”
|
11
|
28
|
11
|
БРС муфта / розетка для воздуха NW 2,7 с внутренней резьбой с клапаном
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A20 DGB M5
|
M5
|
11
|
26
|
9
|
|
A20 DGB 10
|
BSP 1/8”
|
11
|
28
|
12
|
БРС муфта / розетка для воздуха NW 2,7 прямая под шланг с клапаном
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A20 HGB 03
|
3 мм 1/8”
|
11
|
35
|
9
|
|
A20 HGB 04
|
4 мм 1/6”
|
11
|
35
|
9
|
|
A20 HGB 05
|
5 мм 1/5”
|
11
|
35
|
9
|
БРС муфта / розетка для воздуха NW 2,7 для пластмассовых шлангов с клапаном
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A20 PGB 04
|
3x4 мм M7x0,5
|
11
|
34
|
9
|
|
A20 PGB 05
|
3x5 мм M7x0,5
|
11
|
34
|
9
|
|
A20 PGB 06
|
4x6 мм M8x0,5
|
11
|
34
|
9
|
БРС муфта / розетка для пластмассовых шлангов и панельного монтажа NW 2,7 с клапаном — исполнение SGB
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A20 SGB 04
|
3x4 мм M7x0,5
|
11
|
45
|
12
|
|
A20 SGB 05
|
3x5 мм M7x0,5
|
11
|
45
|
12
|
|
A20 SGB 06
|
4x6 мм M8x0,5
|
11
|
45
|
12
|
БРС муфта / розетка для пластмассовых шлангов и панельного монтажа NW 2,7 с клапаном — исполнение MGB
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A20 MGB 03
|
3 мм M7x0,5
|
11
|
51
|
12
|
|
A20 MGB 04
|
4 мм M7x0,5
|
11
|
51
|
12
|
|
A20 MGB 05
|
6 мм M10x1
|
11
|
51
|
12
|
Ниппель / штуцер под шланг для пневматики NW 2,7 — с клапаном и без клапана
|
|
|
|
|
Артикул
|
Артикул
|
d
|
L
|
|
A20 HRB 03
|
A20 HR 03
|
3 мм
|
24
|
|
A20 HRB 04
|
A20 HR 04
|
4 мм
|
24
|
|
A20 HRB 05
|
A20 HR 05
|
5 мм
|
24
|
|
A20 HRB 06
|
A20 HR 06
|
6 мм
|
24
|
Ниппель / штуцер для пластмассовых шлангов для пневматики NW 2,7 — с клапаном и без клапана
|
|
|
|
|
Артикул
|
Артикул
|
d
|
L
|
SW
|
|
A20 PRB 03
|
A20 PR 03
|
2,5x4 мм M7x0,5
|
25
|
9
|
|
A20 PRB 04
|
A20 PR 04
|
3x4 мм M7x0,5
|
25
|
9
|
|
A20 PRB 05
|
A20 PR 05
|
3x5 мм M7x0,5
|
25
|
9
|
|
A20 PRB 06
|
A20 PR 06
|
4x6 мм M8x0,5
|
25
|
9
|
Ниппель / штуцер для пластмассовых шлангов и панельного монтажа NW 2,7 — исполнения SRB/SR
|
|
|
|
|
Артикул
|
Артикул
|
d
|
L
|
SW
|
|
A20 SRB 03
|
A20 SR 03
|
2,5x4 мм M7x0,5
|
38
|
11
|
|
A20 SRB 04
|
A20 SR 04
|
3x4 мм M7x0,5
|
38
|
11
|
|
A20 SRB 05
|
A20 SR 05
|
3x5 мм M7x0,5
|
38
|
11
|
|
A20 SRB 06
|
A20 SR 06
|
4x6 мм M8x0,5
|
38
|
12
|
Ниппель / штуцер для пластмассовых шлангов и панельного монтажа NW 2,7 — исполнения MRB/MR
|
|
|
|
|
Артикул
|
Артикул
|
d
|
L
|
SW
|
|
A20 MRB 03
|
A20 MR 03
|
3 мм M7x0,5
|
44
|
11
|
|
A20 MRB 04
|
A20 MR 04
|
4 мм M7x0,5
|
44
|
11
|
|
A20 MRB 06
|
A20 MR 06
|
6 мм M10x0,5
|
44
|
11
|
Ниппель / штуцер для пневматики NW 2,7 с наружной резьбой — с клапаном и без клапана
|
|
|
|
|
Артикул
|
Артикул
|
d
|
L
|
SW
|
|
A20 ERB M5
|
A20 ER M5
|
M5
|
18
|
7
|
|
A20 ERB M6
|
A20 ER M6
|
M6
|
18
|
11
|
|
A20 ERB 10
|
A20 ER 10
|
BSP 1/8”
|
20
|
11
|
Ниппель / штуцер для пневматики NW 2,7 с внутренней резьбой — с клапаном и без клапана
|
|
|
|
|
Артикул
|
Артикул
|
d
|
L
|
SW
|
|
A20 DRB M5
|
A20 DR M5
|
M5
|
7
|
7
|
|
A20 DRB 10
|
A20 DR M5
|
BSP 1/8”
|
19
|
12
|

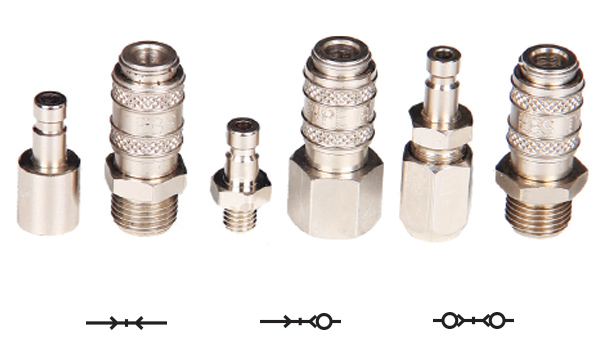

Условные обозначения клапанов БРС EBS A20
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические особенности БРС EBS A20
Муфты и ниппели EBS A20: варианты подключения
В серии представлены муфты с наружной и внутренней резьбой, прямые муфты под шланг, а также ниппели с резьбовым присоединением. Для отдельных исполнений предусмотрены метрические резьбы M5, M6 и BSP 1/8″.
Для подключения пластиковых трубок доступны компоненты с метрической резьбой небольших размеров. В таблицах представлены исполнения для трубок с наружным и внутренним диаметром, включая размеры 2,5×4, 3×4, 3×5 и 4×6 мм. Также предусмотрены ниппели для панельного монтажа, позволяющие организовать подключение через стенку корпуса или панели оборудования.
При подборе нужно сверить артикул, размер резьбы, диаметр шланга или трубки, а также установочные размеры. Совпадение диаметра присоединения само по себе не гарантирует совместимость муфты и ниппеля, поэтому рекомендуется выбирать соединительные элементы соответствующей серии.
Конструкция и варианты клапанов EBS A20
В серии предусмотрены проходные соединения с полным протоком, муфты с односторонним клапаном и исполнения с двусторонним клапаном. Проходные варианты обеспечивают свободное прохождение воздуха через соединение. Односторонний клапан позволяет перекрывать поток со стороны муфты при разъединении, а двусторонний предусматривает самоуплотняющиеся элементы и со стороны муфты, и со стороны ниппеля.
Тип клапана выбирают с учетом конструкции пневматической системы и требований к отключению оборудования. Перед заказом важно проверить совместимость соединяемых компонентов и необходимость перекрытия потока при разъединении.
Купить быстроразъемные соединения EBS A20 в ВИВТЕХ
Компания ВИВТЕХ поставляет быстроразъемные соединения для сжатого воздуха и комплектующие для промышленной пневматики. Чтобы подобрать БРС EBS A20, необходимо определить тип присоединения, размер шланга или резьбы, рабочее давление и требуемую конструкцию клапана.
В таблицах на странице представлены артикулы муфт и ниппелей, размеры и установочные параметры. По этим данным можно выбрать подходящие компоненты для подключения пневматического инструмента, станка или другого оборудования, работающего на сжатом воздухе.
