Варианты исполнения и артикулы БРС EBS A25

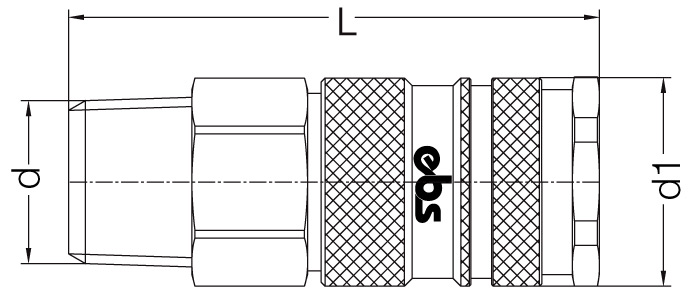

БРС муфта / розетка для воздуха NW 7,8 с наружной резьбой
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A25 EGB 10
|
BSP 1/8”
|
23
|
55
|
19
|
|
A25 EGB 13
|
BSP 1/4”
|
23
|
60
|
19
|
|
A25 EGB 17
|
BSP 3/8”
|
23
|
60
|
19
|
|
A25 EGB 21
|
BSP 1/2”
|
23
|
60
|
19
|
|
A25 EGB 13
|
BSP 1/4”
|
23
|
60
|
22
|
|
A25 EGB M14
|
M14x1,5
|
23
|
58
|
22
|
|
A25 EGB M16
|
M16x1,5
|
23
|
59
|
22
|
|
A25 EGB M18
|
M18x1,5
|
23
|
59
|
22
|
БРС муфта / розетка для воздуха NW 7,8 с внутренней резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A25 DGB 10
|
BSP 1/4”
|
23
|
55
|
19
|
|
A25 DGB 17
|
BSP 3/8”
|
23
|
55
|
19
|
|
A25 DGB 21
|
BSP 1/2”
|
23
|
57
|
19
|
|
A25 DGB M14
|
M14x1,5
|
23
|
54
|
19
|
|
A25 DGB M16
|
M16x1,5
|
23
|
54
|
19
|
|
A25 DGB M18
|
M18x1,5
|
23
|
54
|
22
|
БРС муфта / розетка для пневматики NW 7,8 прямая под шланг
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A25 HGB 06
|
6 мм 1/4”
|
23
|
71
|
19
|
|
A25 HGB 10
|
8 мм 5/16”
|
23
|
71
|
19
|
|
A25 HGB 09
|
9 мм 5/14”
|
23
|
71
|
19
|
|
A25 HGB 10
|
10 мм 3/8”
|
23
|
71
|
19
|
|
A25 HGB 13
|
13 мм 1/2”
|
23
|
71
|
19
|
БРС муфта / розетка для пневматики NW 7,8 для пластиковых шлангов
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A25 PG 06
|
6x8 мм M12x1
|
23
|
60
|
19
|
|
A25 PG 06-10
|
6x10 мм M16x1
|
23
|
60
|
19
|
|
A25 PG 08
|
8x10 мм M16x1
|
23
|
64
|
19
|
|
A25 PG 08-12
|
8x12 мм M16x1
|
23
|
64
|
19
|
|
A25 PG 09
|
9x12 мм M16x1
|
23
|
64
|
19
|
|
A25 PG 09-13
|
9x13 мм M20x1,5
|
23
|
64
|
20
|
|
A25 PG 11-16
|
11x16 мм M22x1,5
|
23
|
71
|
22
|
БРС муфта / розетка для пневматики NW 7,8 для пластиковых шлангов и панельного монтажа
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A25 YGB 06
|
6 x 8 мм M12x1
|
23
|
140
|
19
|
|
A25 YGB 08
|
6 x 10 мм M16x1
|
23
|
165
|
19
|
|
A25 YGB 09
|
9 x 12 мм M16x1
|
23
|
165
|
19
|
БРС ниппель / штуцер под шланг для пневматики NW 7,8
|
|
|
Артикул
|
d
|
L
|
|
A25 HR 06
|
6 mm 1/4”
|
46
|
|
A25 HR 08
|
8 mm 5/16”
|
46
|
|
A25 HR 09
|
9 mm 5/14”
|
46
|
|
A25 HR 10
|
10 mm 3/8”
|
46
|
|
A25 HR 13
|
13 mm 1/2”
|
46
|
|
A25 HR 61
|
16 mm 5/8”
|
46
|
БРС ниппель / штуцер для пневматики NW 7,8 для пластиковых шлангов
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 PR 04
|
4x6mm M10x1
|
34
|
17
|
|
A25 PR 06
|
6x8mm M12x1
|
34
|
17
|
|
A25 PR 06-4
|
6x4mm M16x1
|
34
|
17
|
|
A25 PR 08-10
|
8x10mm M16x1
|
42
|
17
|
|
A25 PR 08-12
|
8x12mm M16x1
|
42
|
17
|
|
A25 PR 09-12
|
9x12mm M16x1
|
42
|
17
|
|
A25 PR 09-13
|
9x13mm M20x1,5
|
42
|
21
|
|
A25 PR 11-16
|
11x16mm M22x1,5
|
49
|
24
|
БРС ниппель / штуцер для пневматики NW 7,8 для панельного монтажа
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 MR 06
|
6 mm M12x1
|
56
|
14
|
|
A25 MR 08
|
8 mm M12x1
|
56
|
14
|
|
A25 MR 10
|
10 mm BSP 1/4”
|
56
|
17
|
БРС ниппель / штуцер для пневматики NW 7,8 для пластиковых шлангов с пружиной
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 YR 04
|
6x8 mm M12x1
|
120
|
14
|
|
A25 YR 06
|
8x10 mm M16x1
|
120
|
14
|
|
A25 YR 08
|
9x12 mm M16x1
|
140
|
17
|
БРС ниппель / штуцер для пневматики NW 7,8 с наружной резьбой
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 ER 10
|
BSPT 1/8”
|
33
|
13
|
|
A25 ER 13
|
BSPT 1/4”
|
37
|
14
|
|
A25 ER 17
|
BSPT 3/8”
|
37
|
17
|
|
A25 ER 21
|
BSPT 1/2”
|
43
|
22
|
|
A25 ER M14
|
M14x1,5
|
35
|
17
|
|
A25 ER M16
|
M16x1,5
|
36
|
19
|
|
A25 ER M18
|
M18x1,5
|
37
|
22
|
БРС ниппель / штуцер для пневматики NW 7,8 с внутренней резьбой
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 DR 10
|
BSPT 1/8”
|
32
|
14
|
|
A25 DR 13
|
BSPT 1/4”
|
33
|
17
|
|
A25 DR 17
|
BSPT 3/8”
|
33
|
19
|
|
A25 DR 21
|
BSPT 1/2”
|
36
|
24
|
|
A25 DR M14
|
M14x1,5
|
33
|
17
|
|
A25 DRM 16
|
M16x1,5
|
33
|
19
|
|
A25 DRM 18
|
M18x1,5
|
36
|
22
|
БРС ниппель / штуцер для пневматики NW 7,8 под шланг с клапаном
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 HRB 06
|
6 mm 1/4”
|
60
|
19
|
|
A25 HRB 08
|
8 mm 5/16”
|
60
|
19
|
|
A25 HRB 09
|
9 mm 5/14”
|
60
|
19
|
|
A25 HRB 10
|
10 mm 3/8”
|
60
|
19
|
|
A25 HRB 13
|
13 mm 1/2”
|
60
|
19
|
БРС ниппель / штуцер с клапаном для пластиковых шлангов NW 7,8
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 PRB 04
|
4 x 6 mm M10x1
|
47
|
19
|
|
A25 PRB 06
|
6 x 8 mm M12x1
|
52
|
19
|
|
A25 PRB 08
|
8 x 10 mm M16x1
|
56
|
19
|
|
A25 PRB 09
|
9 x 12 mm M16x1
|
65
|
19
|
БРС ниппель / штуцер с клапаном для пластиковых шлангов NW 7,8 — исполнение PRB
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 PRB 04
|
4 x 6 mm M10x1
|
47
|
19
|
|
A25 PRB 06
|
6 x 8 mm M12x1
|
52
|
19
|
|
A25 PRB 08
|
8 x 10 mm M16x1
|
56
|
19
|
|
A25 PRB 09
|
9 x 12 mm M16x1
|
65
|
19
|
БРС ниппель / штуцер с клапаном для пластиковых шлангов NW 7,8 и панельного монтажа
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 MRB 06
|
6 mm M12x1
|
62
|
19
|
|
A25 MRB 08
|
8 mm M12x1
|
65
|
19
|
|
A25 MRB 10
|
10 mm M12x1
|
74
|
19
|
БРС ниппель / штуцер с клапаном для пластиковых шлангов NW 7,8 с пружиной
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 YRB 04
|
4 x 6 mm M10x1
|
120
|
19
|
|
A25 YRB 06
|
6 x 8 mm M12x1
|
135
|
19
|
|
A25 YRB 08
|
8 x 10 mm M6x1
|
150
|
19
|
|
A25 YRB 09
|
9 x12 mm M16x1
|
150
|
19
|
БРС ниппель / штуцер для пневматики NW 7,8 с клапаном и наружной резьбой
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 ERB 10
|
BSPT 1/8”
|
43
|
19
|
|
A25 ERB 13
|
BSPT 1/4”
|
43
|
19
|
|
A25 ERB 17
|
BSPT 3/8”
|
45
|
19
|
|
A25 ERB 21
|
BSPT 1/2”
|
46
|
19
|
|
A25 ERB M14
|
M14x1,5
|
44
|
19
|
|
A25 ERB M16
|
M16x1,5
|
44
|
19
|
|
A25 ERB M18
|
M18x1,5
|
45
|
19
|
БРС ниппель / штуцер для пневматики NW 7,8 с внутренней резьбой и клапаном
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A25 DRB 10
|
BSPT 1/8”
|
43
|
19
|
|
A25 DRB 13
|
BSPT 1/4”
|
43
|
19
|
|
A25 DRB 17
|
BSPT 3/8”
|
43
|
19
|
|
A25 DRB 21
|
BSPT 1/2”
|
46
|
19
|
|
A25 DRB M14
|
M14x1,5
|
43
|
19
|
|
A25 DRB M16
|
M16x1,5
|
43
|
19
|
|
A25 DRB M18
|
M18x1,5
|
43
|
22
|
Условные обозначения клапанов БРС EBS A25
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические особенности БРС EBS A25

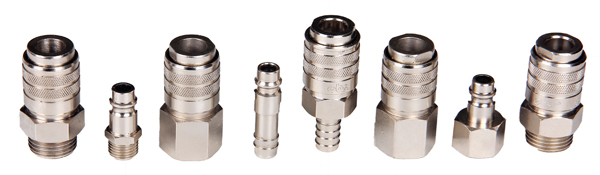

Муфты и ниппели EBS A25: варианты подключения
В серии представлены муфты с наружной и внутренней резьбой, прямые исполнения под шланг, а также соединения для пластиковых шлангов. Доступны варианты с резьбовым присоединением BSPT и метрической резьбой, включая M14×1,5, M16×1,5 и M18×1,5, в зависимости от типа изделия.
Для пластиковых шлангов предусмотрены соединения с резьбовыми элементами, исполнения для панельного монтажа и варианты с защитной пружиной. Также доступны ниппели с клапаном и без него. Артикулы и установочные размеры приведены в таблицах на странице.
При подборе необходимо учитывать диаметр шланга, размер и тип резьбы, конструкцию соединения и совместимость муфты с ниппелем. Совпадение размера присоединения само по себе не гарантирует совместимость изделий разных серий.
Конструкция и варианты клапанов EBS A25
В зависимости от исполнения доступны проходные соединения с полным протоком, муфты с односторонним клапаном и варианты с двусторонним клапаном. Проходные исполнения обеспечивают свободный проход воздуха через соединение. Односторонний клапан перекрывает поток со стороны муфты после разъединения, а двусторонний вариант предусматривает самоуплотняющиеся элементы и в муфте, и в ниппеле.
Тип клапана выбирают с учетом требований к отключению пневматической линии и необходимости ограничивать выход сжатого воздуха при разъединении компонентов.
Купить быстроразъемные соединения EBS A25 в ВИВТЕХ
Компания ВИВТЕХ поставляет быстроразъемные соединения для сжатого воздуха и комплектующие для промышленной пневматики. Чтобы подобрать БРС EBS A25, необходимо определить требуемое подключение, размер шланга или резьбы, рабочее давление и необходимую конструкцию клапана.
Используйте артикулы и таблицы размеров на странице, чтобы выбрать совместимые муфты и ниппели для конкретной пневматической системы. При нестандартном подключении следует дополнительно проверить размеры и технические параметры выбранного исполнения.
