Универсальные направляющие элементы используются для точного позиционирования и перемещения плит и деталей литьевых пресс-форм. В ассортименте ВИВТЕХ представлены различные направляющие компоненты для изготовления, ремонта и модернизации пресс-форм, включая колонки, втулки, направляющие пары и дополнительные элементы.
Основная задача направляющей системы — обеспечить точное взаимное положение деталей пресс-формы при ее смыкании и размыкании. Направляющие колонки и втулки работают в паре, задавая направление движения и уменьшая вероятность смещения плит.
Универсальные компоненты применяются в различных конструкциях пресс-форм и позволяют подобрать направляющий элемент с учетом конкретных размеров и условий эксплуатации. В каталоге представлены многочисленные типоразмеры и исполнения стандартных компонентов.
В этой части каталога включены все элементы, актуальные для безотказной работы пресс-форм: GB112, GB113, FW12, FW13, FW14, K7580, SP, GB1000, GB5000, APD, APH, IPWC, IPNH, R08, FB120, FB140, FW28, R16, FW29, R09 + PH, R091, FW40 N, FW41, FW42, FT, MT, AGS, RSI, FW45, SSI, XSI, PM, WZ412, GPSL, BGS, BGT, BGGL, , WZ7005, DP, M, IS610, R54, R18, SB,SM, GS913, GS915, FD, FDV,FM, WZ8090, AWS, AWH, FW34, MCA, DMCA, WZ9100, WZ9110, WZ9120, WZ9130, WZ9140, R25W, R26W, R27W, R28W, R29W, R30W, R053, R53, SME, GIR, GIS.

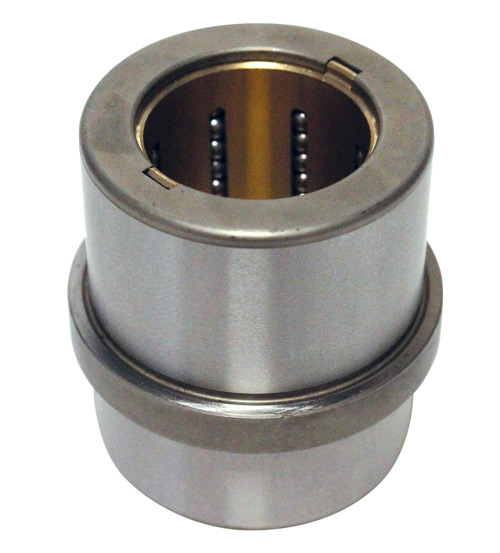

Направляющие колонки устанавливаются в плитах пресс-формы и обеспечивают заданную траекторию перемещения. Втулки устанавливаются в сопряженной части формы и обеспечивают точное взаимодействие с колонками.

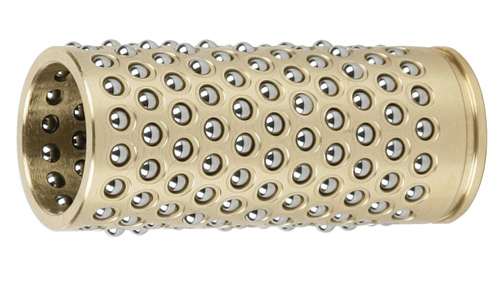

В зависимости от конструкции оснастки могут использоваться различные исполнения направляющих элементов, в том числе компоненты для стандартных и специальных конструкций пресс-форм. Для повышения плавности хода и снижения трения при значительных нагрузках применяются шариковые сепараторы.
При подборе необходимо учитывать диаметр и длину направляющей, размеры посадочного отверстия, конструкцию плит, рабочую нагрузку и особенности перемещения. Неправильно выбранный типоразмер может привести к повышенному износу направляющей пары и нарушению точности работы пресс-формы.
Если конструкция формы предусматривает конкретный стандарт, например EURO, DME или K-серию, рекомендуется выбирать соответствующие специализированные компоненты. Универсальные направляющие элементы подходят для случаев, когда требуется подобрать компонент по конструкции и размерам без привязки к одной конкретной серии.
ВИВТЕХ поставляет направляющие элементы для пресс-форм и помогает подобрать необходимые компоненты по размерам, артикулу или технической документации.
