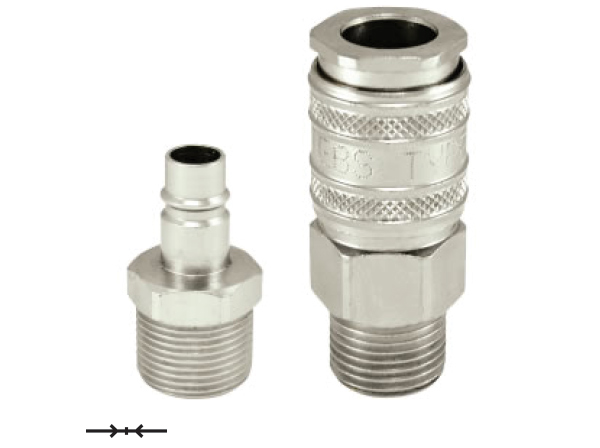

Быстроразъемные соединения EBS A33 предназначены для подключения и отключения шлангов и компонентов пневматических систем, работающих на сжатом воздухе. Номинальный проход NW 6 делает серию подходящей для пневматических линий соответствующего типоразмера, где важно обеспечить быстрое подключение и удобное обслуживание оборудования.
БРС A33 применяются в пневматических соединениях станков, машин, промышленного оборудования, сборочных линий и систем подачи сжатого воздуха. Серия включает муфты и ниппели с различными вариантами присоединения, позволяя подобрать компоненты для конкретной конфигурации пневматической системы.
|
|||||||
|---|---|---|---|---|---|---|---|

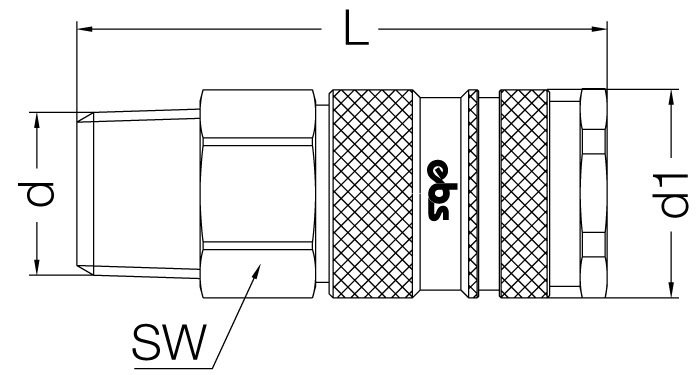

| Артикул | d | SW | L | d1 | |||
| A33 EG 13N | BSP 1/4” | 23 | 60 | 19 | |||
| A33 EG 17N | BSP 3/8” | 23 | 60 | 19 | |||
| A33 EG 21N | BSP 1/2” | 23 | 60 | 22 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A33 DG 13N | BSP 1/4” | 23 | 55 | 19 | |||
| A33 DG 17N | BSP 3/8” | 23 | 55 | 19 | |||
| A33 DG 21N | BSP 1/2” | 23 | 57 | 24 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A33 НG 06N | 6 мм - 1/4” | 23 | 71 | 19 | |||
| A33 НG 08N | 8 мм - 5/16” | 23 | 71 | 19 | |||
| A33 НG 09N | 9 мм - 5/14” | 23 | 71 | 19 | |||
| A33 НG 10N | 10 мм - 3/8” | 23 | 71 | 19 | |||
| A33 НG 13N | 13 мм - 1/2” | 23 | 71 | 19 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | |||||
| A33 НR 06 | 6 мм - 1/4” | 50 | |||||
| A33 НR 08 | 8 мм - 5/16” | 50 | |||||
| A33 НR 10 | 10 мм - 3/8” | 50 | |||||
| A33 НR 13 | 13 мм - 1/2” | 50 | |||||
|
|
|||
|---|---|---|---|
| Артикул | d | SW | L |
| A33 ER 10 | BSP 1/8” | 39 | 14 |
| A33 ER 13 | BSP 1/4” | 42 | 14 |
| A33 ER 17 | BSP 3/8” | 42 | 17 |
| A33 ER 21 | BSP 1/2” | 42 | 22 |
|
|
|||
|---|---|---|---|
| Артикул | d | SW | L |
| A33 DR 10 | BSP 1/8” | 35 | 14 |
| A33 DR 13 | BSP 1/4” | 17 | 42 |
| A33 DR 17 | BSP 3/8” | 19 | 42 |
| A33 DR 21 | BSP 1/2” | 24 | 43 |
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
В ассортименте представлены муфты под шланг диаметром 6, 8, 9, 10 и 13 мм. Для резьбовых исполнений доступны муфты с наружной и внутренней резьбой, а также ниппели с присоединениями BSP 1/8″, 1/4″, 3/8″ и 1/2″. Это позволяет подобрать соединение с учетом размера пневматической линии и конструкции оборудования.
В зависимости от требований системы можно выбрать проходное исполнение без клапана, муфту с односторонним клапаном или соединение с двусторонним запиранием. При подборе необходимо учитывать конструкцию соединения и требования к перекрытию воздушного потока при разъединении.
Стандартные муфты и ниппели EBS A33 выполнены из никелированной латуни и оснащены уплотнениями из нитриловой резины NBR. Для отдельных исполнений предусмотрены стальные корпуса, хромирование и уплотнения из Viton.
При выборе быстроразъемного соединения необходимо учитывать рабочее давление, температуру эксплуатации, размер шланга или резьбы и совместимость материалов с условиями работы. Допустимые параметры следует проверять по конкретному артикулу.
В каталоге ВИВТЕХ представлены быстроразъемные соединения EBS A33 для промышленной пневматики. Чтобы подобрать подходящий вариант, определите требуемый номинальный проход, рабочее давление, температурные условия, размер шланга или резьбы и необходимую конструкцию клапана.
Специалисты ВИВТЕХ помогут подобрать БРС EBS A33 по артикулу и техническим параметрам оборудования.
