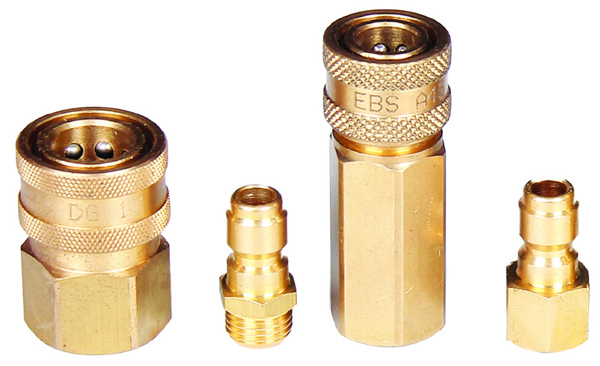

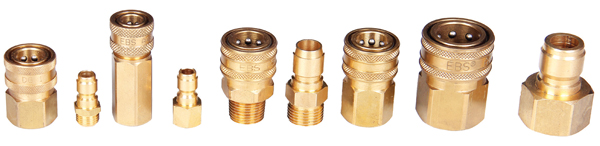

Быстроразъемные соединения EBS A45 для воздуха

Описание:

Быстроразъемные соединения EBS A45 предназначены для подключения и отключения шлангов и компонентов пневматических систем, работающих на сжатом воздухе. Серия включает муфты и ниппели различных размеров и конструкций, что позволяет подобрать соединение с учетом диаметра шланга, типа резьбы и требований к подключению оборудования.

БРС A45 применяются в пневматических системах промышленного оборудования, станков, машин и пневматического инструмента. Конструкция быстроразъемных соединений упрощает монтаж и обслуживание оборудования, сокращает время подключения компонентов и позволяет оперативно изменять конфигурацию пневматической линии.

Основные технические характеристики БРС EBS A45

Рабочее давление: от 0 до 35 бар.
Диапазон температур: от −20 до +100 °C; для отдельных исполнений — от −20 до +200 °C.
Размеры подключений под шланг: от 3 до 25 мм.
Материал стандартного исполнения муфт и ниппелей: латунь.
Материал стандартных уплотнений: нитриловая резина NBR.
Дополнительные варианты материалов и покрытий: сталь, нержавеющая сталь, хромирование и никелирование.
Альтернативный материал уплотнений: Viton.
Типы резьбы: BSPT и NPT.
Варианты клапанов: без клапана, с односторонним клапаном или с двусторонним запиранием.

Варианты исполнения и артикулы БРС EBS A45

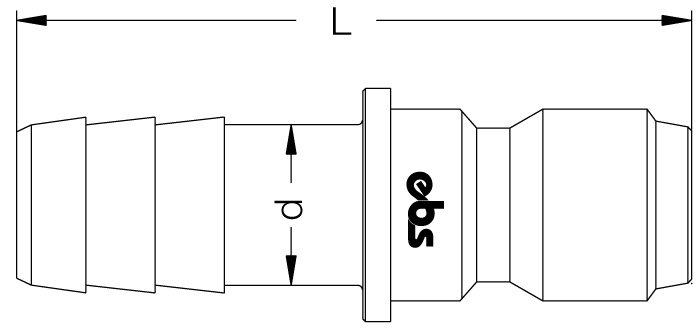

Ниппели EBS A45 под шланг

БРС ниппель / штуцер под шланг для воздуха

Артикул	d	L

A45 HR 03	3 мм - 1/8”	32
A45 HR 06	6 мм - 1/4”	48
A45 HR 10	10 мм - 3/8”	51
A45 HR 13	13 мм - 1/2”	53
A45 HR 19	19 мм - 3/4”	58
A45 HR 25	25 мм - 1”	58

Ниппели EBS A45 с наружной резьбой BSPT и NPT

БРС ниппель / штуцер с внешней резьбой для воздуха

Артикул	d	L	SW

A45 ER 10	BSPT 1/8”	29	12
A45 ER 13	BSPT 1/4”	38	14
A45 ER 17	BSPT 3/8”	43	17
A45 ER 21	BSPT 1/2”	48	22
A45 ER 26	BSPT 3/4”	51	27
A45 ER 33	BSPT 1”	61	35
A45 ER N10	NPT 1/8”	29	12
A45 ER N13	NPT 1/4”	38	14
A45 ER N17	NPT 3/8”	43	17
A45 ER N21	NPT 1/2”	48	22
A45 ER N26	NPT 3/4”	51	27
A45 ER N33	NPT 1”	61	35

Ниппели EBS A45 с внутренней резьбой BSPT и NPT

БРС ниппель / штуцер с внутренней резьбой для пневматики

Артикул	d	L	SW

A45 DR 10	BSPT 1/8”	25	14
A45 DR 13	BSPT 1/4”	37	17
A45 DR 17	BSPT 3/8”	40	22
A45 DR 21	BSPT 1/2”	46	25
A45 DR 26	BSPT 3/4”	52	30
A45 DR 33	BSPT 1”	60	38
A45 DR N10	NPT 1/8”	25	14
A45 DR N13	NPT 1/4”	37	17
A45 DR N17	NPT 3/8”	40	22
A45 DR N21	NPT 1/2”	46	25
A45 DR N26	NPT 3/4”	52	30
A45 DR N33	NPT 1”	60	38

Муфты EBS A45 с наружной резьбой BSPT и NPT

БРС ниппель / штуцер с внутренней резьбой для воздуха

Артикул	d	d1	L	SW

A45 ER 10	BSPT 1/8”	16	25	14
A45 ER 13	BSPT 1/4”	24	42	21
A45 ER 17	BSPT 3/8”	28	43	24
A45 ER 21	BSPT 1/2”	32	51	27
A45 ER 26	BSPT 3/4”	42	56	36
A45 ER 33	BSPT 1”	50	66	41
A45 NEG N10	NPT 1/8”	16	25	14
A45 NEG N13	NPT 1/4”	24	42	21
A45 NEG N17	NPT 3/8”	28	43	25
A45 NEG N21	NPT 1/2”	32	51	27
A45 NEG N26	NPT 3/4”	42	56	36
A45 NEG N33	NPT 1”	50	66	41

Муфты EBS A45 с внутренней резьбой BSPT и NPT

Артикул	d	d1	L	SW

A45 ER 10	BSPT 1/8”	16	25	14
A45 ER 13	BSPT 1/4”	24	42	21
A45 ER 17	BSPT 3/8”	28	40	24
A45 ER 21	BSPT 1/2”	32	79	27
A45 ER 26	BSPT 3/4”	42	53	36
A45 NEG N10	NPT 1/8”	16	25	14
A45 NEG N13	NPT 1/4”	24	35	21
A45 NEG N17	NPT 3/8”	28	40	24
A45 NEG N21	NPT 1/2”	32	49	27
A45 NEG N26	NPT 3/4”	42	53	36

Муфты EBS A45 под шланг

БРС ниппель / штуцер для пневматики под шланг

Артикул	d	d1	L

A45 HG 03	3 мм - 1/8”	16	38
A45 HG 06	6 мм - 1/8”	24	47
A45 HG 10	10 мм - 1/8”	28	47
A45 HG 13	13 мм - 1/8”	32	73
A45 HG 19	19 мм - 1/8”	42	80

Условные обозначения клапанов БРС EBS A45

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Описание и технические особенности БРС EBS A45

Варианты исполнения и подключения EBS A45

В ассортименте представлены прямые соединения под шланг, ниппели с наружной и внутренней резьбой, а также муфты с различными вариантами подключения. Резьбовые исполнения BSPT и NPT позволяют подобрать БРС под соответствующий стандарт присоединения и конструкцию пневматической линии.

В зависимости от требований системы можно выбрать соединение без клапана, с односторонним клапаном или с двусторонним запиранием. При выборе конструкции необходимо учитывать требуемую герметичность при разъединении и особенности работы пневматического оборудования.

Материалы и условия эксплуатации БРС A45

Стандартные муфты и ниппели EBS A45 выполнены из латуни и оснащены уплотнениями из нитриловой резины NBR. Для отдельных исполнений доступны стальные и нержавеющие корпуса, хромированные и никелированные поверхности, а также уплотнения из Viton.

При подборе быстроразъемного соединения необходимо учитывать рабочее давление, температуру эксплуатации, размер шланга или резьбы, материал корпуса и совместимость уплотнений с условиями применения. Допустимые давление и температура зависят от конкретного исполнения, поэтому перед покупкой рекомендуется сверить характеристики выбранного артикула.

Купить быстроразъемные соединения EBS A45 в ВИВТЕХ

ВИВТЕХ предлагает быстроразъемные соединения EBS A45 для промышленной пневматики. При выборе подходящего исполнения важно определить рабочие параметры системы, тип подключения, размер шланга или резьбы и необходимую конструкцию клапана.

Специалисты ВИВТЕХ помогут подобрать БРС EBS A45 по артикулу и техническим требованиям оборудования, а также уточнить характеристики конкретного исполнения.
