SONLY U1850TS — промышленный гидравлический термопластавтомат с усилием смыкания 1850 т (18 500 кН) для производства особо крупных пластиковых изделий методом литья под давлением.
Машина предназначена для работы с крупногабаритными пресс-формами и значительными объемами полимерного материала. Межколонное расстояние 1655×1435 мм обеспечивает большое рабочее пространство для установки массивной оснастки. Максимальная толщина пресс-формы составляет 1500 мм, а максимальное открытие — 1600 мм.
SONLY U1850TS может оснащаться шнеком диаметром 120, 130, 140 или 150 мм. В зависимости от выбранной конфигурации теоретический объем впрыска составляет 7476–11662 см³, а вес впрыска полистирола достигает 10 613 г.
Разные варианты диаметра шнека позволяют подобрать машину под требуемую массу изделия, используемый материал и технологию литья. Максимальная скорость вращения шнека составляет 90 об/мин.
| Модель | U1850TS | ||||
| Международная спецификация | 14366 | ||||
| Шнек | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 120 | 130 | 140 | 150 |
| Отношение L/D | 23,8 | 22 | 20,4 | 19,1 | |
| Теоретический объем впрыска | см3 | 7476 | 8760 | 10159 | 11662 |
| Вес впрыска | г | 6792 | 7972 | 9245 | 10613 |
| Давление впрыска | мПа | 192,5 | 164,0 | 141,4 | 123,2 |
| Максимальная скорость вращения шнека | об/мин | 90 | |||
| Узел смыкания | |||||
| Усилие запирания | кН | 18500 | |||
|
Максимальное открытие пресс-формы |
мм | 1600 | |||
| Расстояние между колоннами | мм | 1655х 1435 | |||
| Максимальная толщина пресс-формы | мм | 1500 | |||
| Минимальная толщина пресс-формы | мм | 680 | |||
| Максимальный ход толкателей | мм | 400 | |||
| Усилие толкателей | кН | 363 | |||
| Количество толкателей | шт | 28+1 | |||
| Другие характеристикти | |||||
| Диаметр установочного отверстия | мм | 250 | |||
| Давление в системе | мПа | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45+55+55 | |||
| Мощность двигателя (версия с серводвигателем) | кВт | 37+37+45+45 | |||
| Мощность нагревательных элементов | кВт | 118 | |||
| Объем бака | л | 2000 | |||
| Вес | кг | 24000+96000 | |||
| Габаритные размеры | мм |
6300 х 2600 х 4000 9900 х 3700 х 3000 |
|||

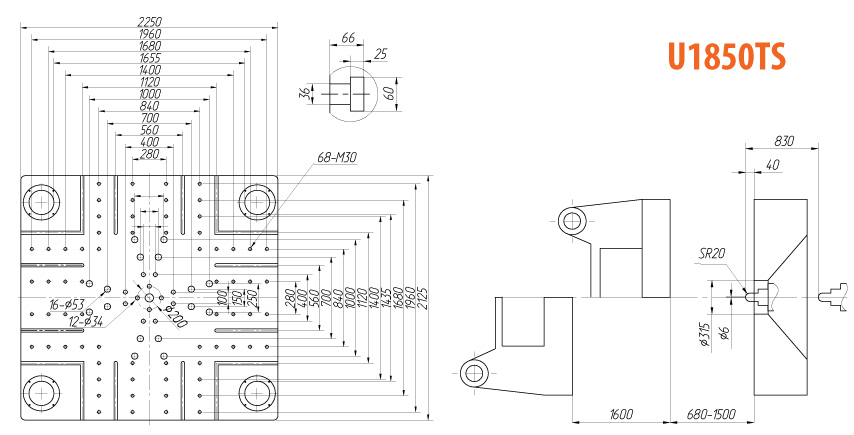

Размеры плит термопластавтомата SONLY U1850TS

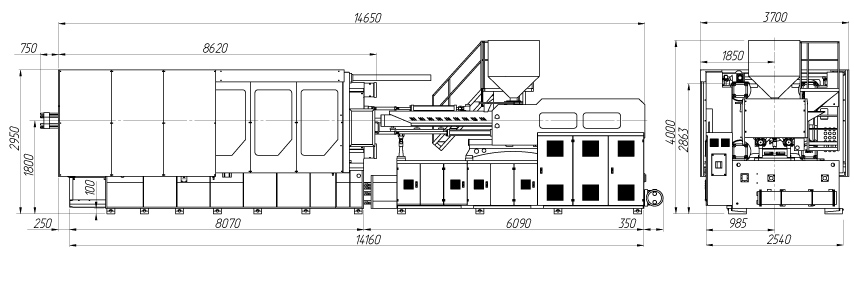

Габаритные размеры термопластавтомата SONLY U1850TS
SONLY U1850TS предназначен для производства особо крупных пластиковых изделий методом литья под давлением. Большой типоразмер машины позволяет использовать ее в производственных задачах, требующих установки крупногабаритных пресс-форм и значительного объема впрыска.
Термопластавтомат может входить в состав автоматизированной производственной линии. ВИВТЕХ помогает подобрать комплектацию оборудования, системы подготовки полимеров, охлаждения и автоматического съёма готовых изделий с учетом конкретного технологического процесса.
