В каталоге ВИВТЕХ представлены обжимные фитинги EBS серий S00 и M00 для соединения пластиковых трубок в пневматических системах. Ассортимент включает прямые соединители, угловые фитинги, тройники и элементы с переходом на наружную резьбу. Разнообразие исполнений позволяет подобрать соединение с учётом конфигурации пневмолинии и параметров подключения.

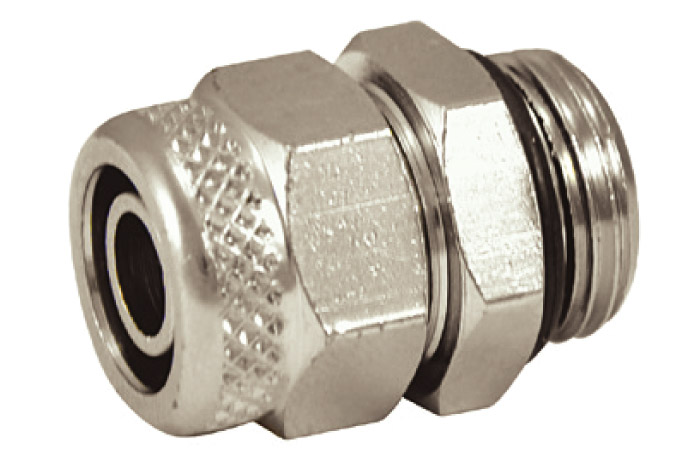

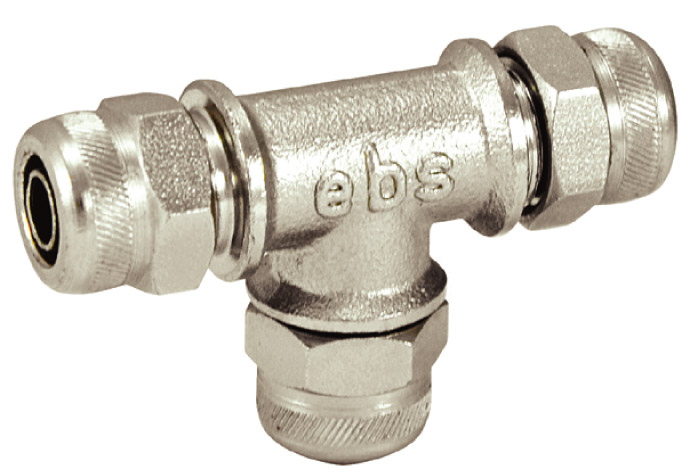

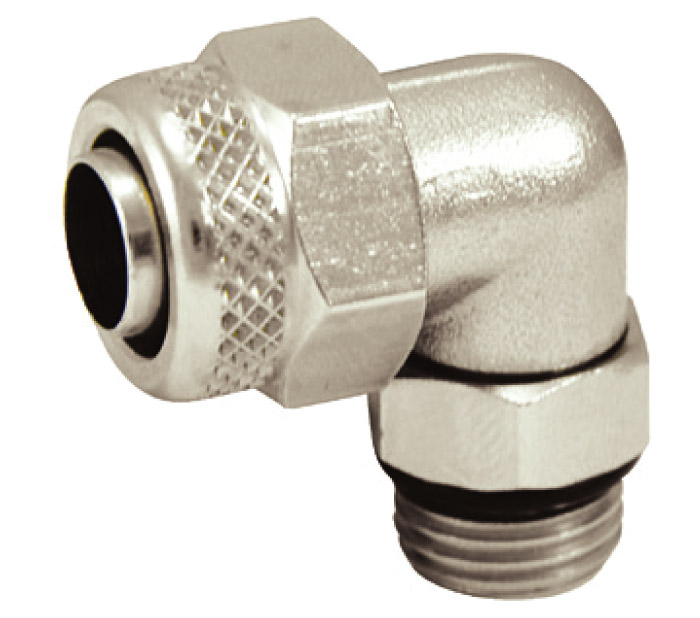

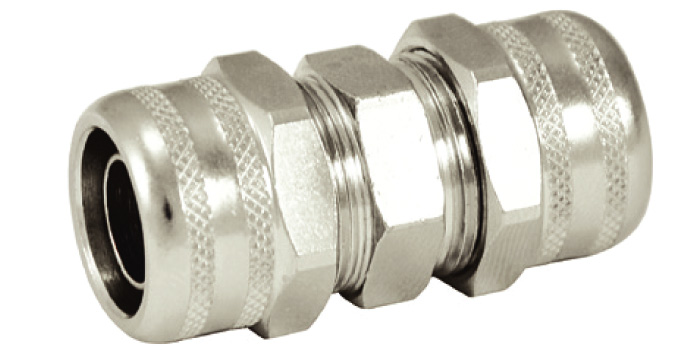

Серия S00 включает прямые обжимные соединители, резьбовые переходники, угловые элементы и тройники. В каталоге представлены сочетания размеров трубок, включая 4/2,7, 6/4, 8/6, 10/8 и 12/9, а также другие исполнения.

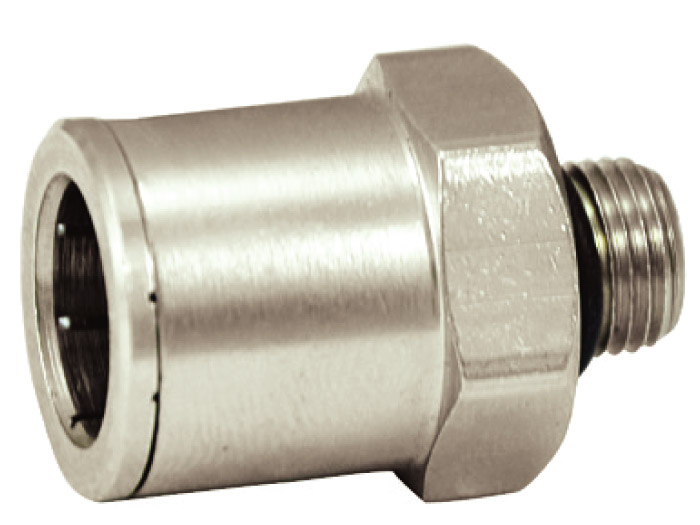

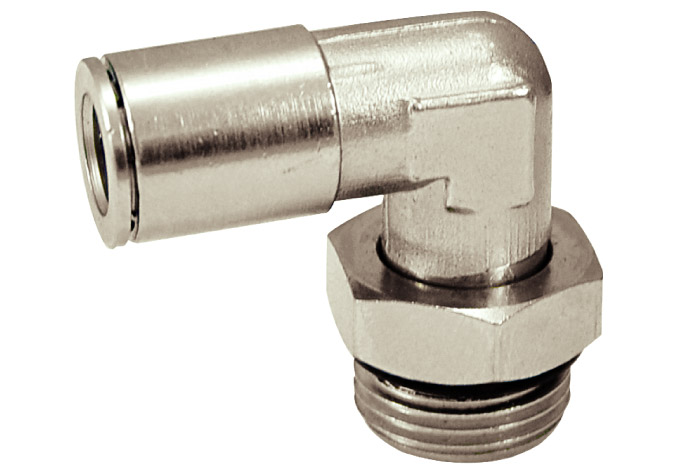

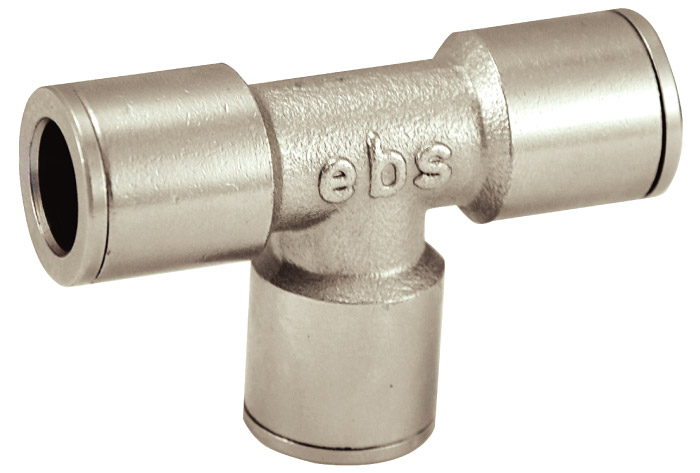

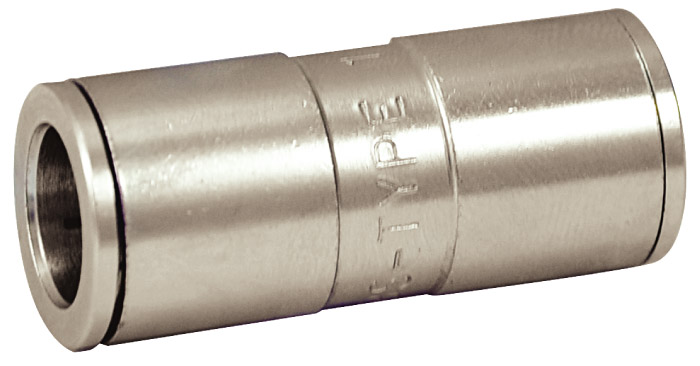

Серия M00 предназначена для подключения пластиковых трубок с использованием резьбовых переходов. В ассортимент входят прямые фитинги, поворотные угловые соединители и тройники. Для резьбовых вариантов представлены исполнения с метрической резьбой M4, M5 и M6, а также с резьбой 1/8, 1/4, 3/8 и 1/2 дюйма.
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | Соединение | ||||||
| S0020404 | 4 / 2,7 | ||||||
| S0020606 | 6 / 4 | ||||||
| S0020808 | 8 / 6 | ||||||
| S0021010 | 10 / 8 | ||||||
| S0021212 | 12 / 9 | ||||||
| S0021414 | 10 / 14 | ||||||
| S0021515 | 12 / 15 | ||||||
| S0021616 | 12 / 16 | ||||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | Соединение | ||||||
| S0011804 | 4/2,5 - 1/8 | ||||||
| S0011806 | 6/4 - 1/8 | ||||||
| S0011406 | 6/4 - 1/4 | ||||||
| S0011808 | 8/6 - 1/8 | ||||||
| S0011408 | 8/6 - 1/4 | ||||||
| S0013808 | 8/6 - 3/8 | ||||||
| S0011410 | 10/8 - 1/4 | ||||||
| S0013810 | 10/8 - 3/8 | ||||||
| S0011210 | 10/8 - 1/2 | ||||||
| S0011212 | 12/9 - 1/2 | ||||||
| S0011214 | 10/14 - 1/2 | ||||||
| S0011515 | 12/15 - 1/2 | ||||||
| S0011616 | 12/16 - 1/2 | ||||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | Соединение | ||||||
| S0041806 | 6/4 - 1/8 | ||||||
| S0041406 | 6/4 - 1/4 | ||||||
| S0041808 | 8/6 - 1/8 | ||||||
| S0041406 | 8/6 - 1/4 | ||||||
| S0041410 | 10/8 - 1/4 | ||||||
| S0041412 | 12/9 - 1/4 | ||||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | Соединение | ||||||
| S0041806 | 6/4 - 1/8 | ||||||
| S0041406 | 6/4 - 1/4 | ||||||
| S0041808 | 8/6 - 1/8 | ||||||
| S0041406 | 8/6 - 1/4 | ||||||
| S0041410 | 10/8 - 1/4 | ||||||
| S0041412 | 12/9 - 1/4 | ||||||
|
|
|
|---|---|
| Артикул | Соединение |
| M0020404 | 04 |
| M0020606 | 06 |
| M0020808 | 08 |
| M0020909 | 09 |
| M0021010 | 10 |
| M0021212 | 12 |
| M0021414 | 14 |
| M0021616 | 16 |
|
|
|
|---|---|
| Артикул | Соединение |
| M001M104 | M4 - 4 |
| M001M105 | M5 - 4 |
| M001M604 | M6 - 4 |
| M0011804 | 1/8 - 4 |
| M0011806 | 1/8 - 6 |
| M0011406 | 1/4 - 6 |
| M0013806 | 3/8 - 6 |
| M0011206 | 1/2 - 6 |
| M0011808 | 1/8 - 8 |
| M0011408 | 1/4 - 8 |
| M0013808 | 3/8 - 8 |
| M0011208 | 1/2 - 8 |
| M0011410 | 1/4 - 10 |
| M0013810 | 3/8 - 10 |
| M0011210 | 1/2 - 10 |
| M0011412 | 1/4 - 12 |
| M0013812 | 3/8 - 12 |
| M0011212 | 1/2 - 12 |
|
|
|
|---|---|
| Артикул | Соединение |
| M0041804 | 1/8 - 4 |
| M0041806 | 1/8 - 6 |
| M0041406 | 1/4 - 6 |
| M0043806 | 3/8 - 6 |
| M0041808 | 1/8 - 8 |
| M0041408 | 1/4 - 8 |
| M0043808 | 3/8 - 8 |
| M0041208 | 1/2 - 8 |
| M0041410 | 1/4 - 10 |
| M0043810 | 3/8 - 10 |
| M0041210 | 1/2 - 10 |
| M0041412 | 1/4 - 12 |
| M0043812 | 3/8 - 12 |
| M0041212 | 1/2 - 12 |
|
|
|
|---|---|
| Артикул | Соединение |
| M0030404 | 04 |
| M0030606 | 06 |
| M0030808 | 08 |
| M0031010 | 10 |
| M0031212 | 12 |
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
При подборе соединений EBS S00 и M00 учитывайте тип фитинга, размер трубки, конфигурацию подключения и необходимую резьбу. Сверяйте эти параметры с обозначениями и артикулами в таблицах каталога. Рабочее давление, температурный диапазон и совместимость с конкретной средой следует уточнять по документации изготовителя для выбранного исполнения.
Фитинги применяются в пневматических системах производственного оборудования, на станках с ЧПУ, с пневмоинструментом и в компрессорных установках.
