Индикатор протока WFI предназначен для визуального контроля движения жидкости или газа в трубопроводе. Он применяется в системах охлаждения и нагрева, смазочных контурах, установках водоочистки и других промышленных системах, где необходимо контролировать наличие и циркуляцию рабочей среды.
Индикатор помогает быстро определить, проходит ли жидкость или газ через трубопровод. Вращение внутренней крыльчатки также позволяет визуально оценивать относительную скорость потока. Это удобно при наблюдении за работой системы без разборки трубопровода.

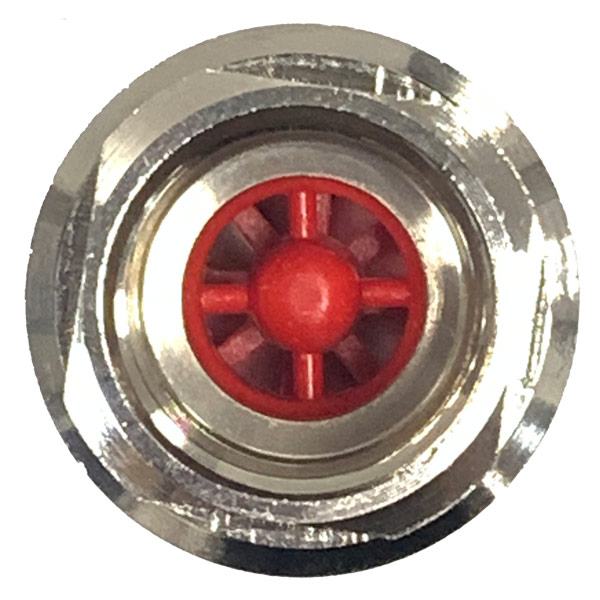

Визуальный индикатор WFI состоит из корпуса из нержавеющей стали, прозрачной стеклянной трубки, крыльчатки на штоке и резинового уплотнительного кольца.
При прохождении рабочей среды через прибор крыльчатка начинает вращаться. Её движение видно через прозрачную трубку, поэтому оператор может визуально контролировать проток на расстоянии.
Конструкция индикатора предусматривает возможность разборки для очистки. Это упрощает обслуживание прибора и помогает поддерживать его работоспособность при эксплуатации.
| Артикул |
Присоединительные размеры, дюймы |
Длина, L мм |
Диаметр, D мм |
Максимальное давление, бар |
Проток, л/мин |
Вес, гр |
|---|---|---|---|---|---|---|
| WFI 13 | 1/4'' | 59 | 25 | 10 | 1-10 | 120 |
| WFI 17 | 3/8'' | 59 | 25 | 10 | 1-10 | 120 |
| WFI 21 | 1/2'' | 109 | 47 | 5 | 4-40 | 750 |
| WFI 26 | 3/4'' | 109 | 47 | 5 | 4-40 | 750 |

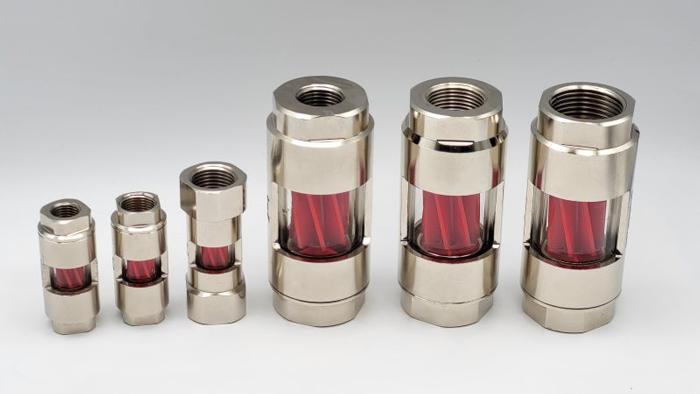

В каталоге представлены модели с присоединительными размерами 1/4″, 3/8″, 1/2″ и 3/4″. Длина, диаметр корпуса, допустимое давление и диапазон протока зависят от выбранного исполнения.
Для моделей WFI 13 и WFI 17 указано максимальное давление 10 бар и диапазон протока 1–10 л/мин. Для WFI 21 и WFI 26 предусмотрено максимальное давление 5 бар и диапазон протока 4–40 л/мин.
Максимальная рабочая температура, указанная в описании производителя, составляет 90 °C. Перед установкой необходимо проверить допустимое давление и температурные условия для выбранной модели.
При подборе индикатора WFI необходимо учитывать:
Важно учитывать, что WFI является визуальным индикатором: вращение крыльчатки показывает наличие и относительную интенсивность потока, но не заменяет измерительный расходомер, если требуется точное измерение расхода.
Компания ВИВТЕХ предлагает индикаторы протока WFI для визуального контроля циркуляции жидкости и газа в промышленных системах. При выборе подходящего исполнения специалисты помогут сверить присоединительные размеры и рабочие параметры с требованиями оборудования.
Для подбора сообщите размер подключения, тип рабочей среды, ожидаемый проток, рабочее давление и температуру. Это позволит определить подходящую модель и проверить её совместимость с вашей системой.
