Соединительные муфты и резьбовые переходники применяются для соединения труб, шлангов и фитингов в системах охлаждения пресс-форм и промышленного оборудования. Они позволяют соединять элементы с одинаковыми или различающимися присоединительными размерами.
В каталоге представлены исполнения с метрической резьбой M5 и трубной резьбой G. Доступные размеры включают G 1/8″, G 1/4″, G 3/8″, G 1/2″, G 3/4″ и G 1″.
В ассортимент входят муфты и переходники нескольких серий. В зависимости от исполнения они отличаются конструкцией и сочетанием резьбовых подключений. В таблицах представлены варианты с соединениями «мама» и «папа», а также модели для перехода между различными размерами резьбы.
При выборе необходимо учитывать тип каждого подключения, его номинальный размер и совместимость с соединяемыми компонентами. Важно сверять не только диаметр, но и стандарт резьбы.
Перед покупкой проверьте артикул, тип и размеры обоих подключений. Если соединяются элементы с разными резьбами, необходимо убедиться, что выбранный переходник соответствует обоим присоединительным интерфейсам.
| Артикул | Соединение | ||||||
|---|---|---|---|---|---|---|---|
| MN M5 | M5 | ||||||
| MN 10 | G 1/8” | ||||||
| MN 13 | G 1/4” | ||||||
| MN 17 | G 3/8” | ||||||
| MN 21 | G 1/2” | ||||||
| MN 26 | G 3/4” | ||||||
| MN 30 | G 1” | ||||||

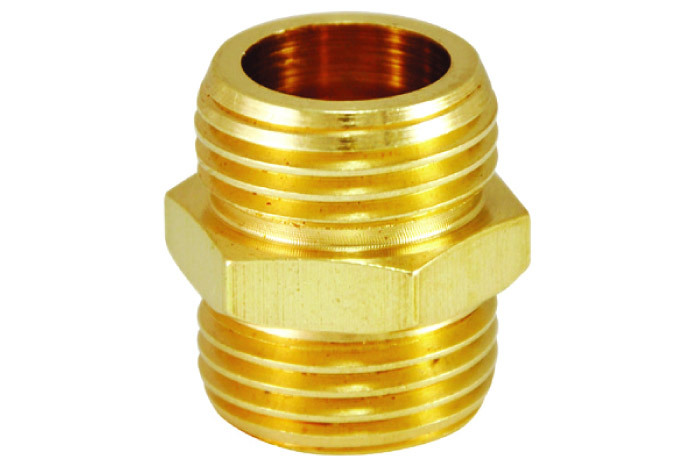

| Артикул | Соединение мама | Соединение папа |
|---|---|---|
| NIP 10/10 | G 1/8” | G 1/8” |
| NIP 10/17 | G 1/8” | G 3/8” |
| NIP 10/21 | G 1/8” | G 1/2” |
| NIP 13/13 | G 1/4” | G 1/4” |
| NIP 13/17 | G 1/4” | G 1/8” |
| NIP 13/21 | G 1/4” | G 1/2” |
| NIP 13/26 | G 1/4” | G 3/4” |
| NIP 17/17 | G 3/8” | G 3/8” |
| NIP 17/21 | G 3/8” | G 1/2” |
| NIP 17/26 | G 3/8” | G 3/4” |
| NIP 21/21 | G 1/2” | G 1/2” |
| NIP 21/26 | G 1/2” | G 3/4” |
| NIP 21/33 | G 1/2” | G 1” |
| NIP 26/26 | G 3/4” | G 3/4” |
| NIP 26/33 | G 3/4” | G 1” |
| NIP 33/33 | G 1” | G 1” |

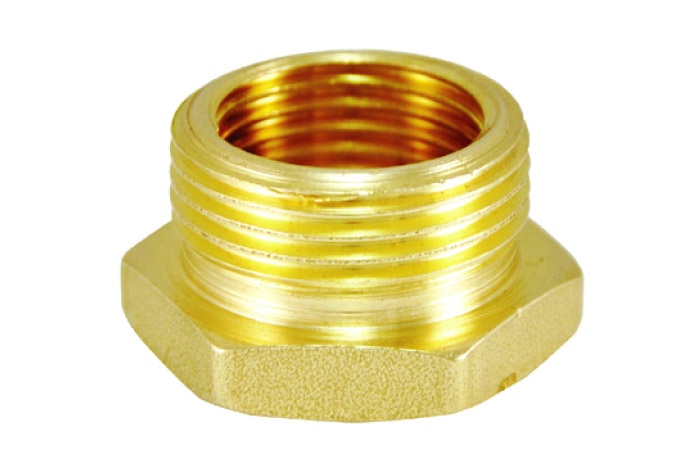

| Артикул | Соединение мама | Соединение папа |
|---|---|---|
| RD 05/10 | M5 | G 1/8” |
| RD 05/13 | M5 | G 1/4” |
| RD 10/13 | G 1/8” | G 1/4” |
| RD 17/13 | G 3/8” | G 1/4” |
| RD 10/17 | G 1/8” | G 3/8” |
| RD 10/21 | G 1/8” | G 1/2” |
| RD 10/21 | G 1/4” | G 3/8” |
| RD 10/21 | G 1/4” | G 1/2” |
| RD 10/21 | G 3/8” | G 1/2” |
| RD 10/21 | G 3/8” | G 3/4” |
| RD 10/21 | G 1/2” | G 3/4” |
| RD 10/21 | G 1/2” | G 1” |
| RD 26/33 | G 3/4” | G 1” |

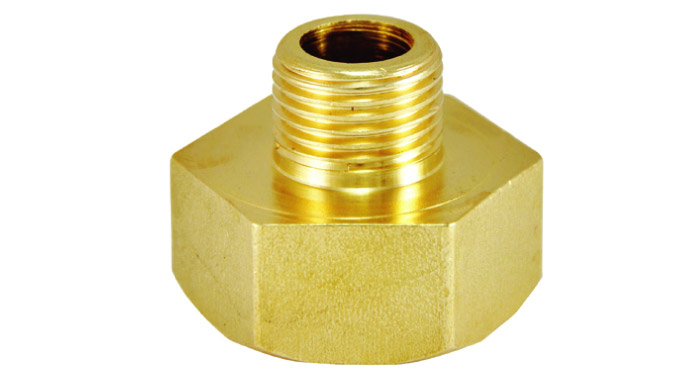

| Артикул | Соединение мама | Соединение папа |
|---|---|---|
| TD 05/05 | M5 | M5 |
| TD 05/10 | M5 | G 1/8” |
| TD 10/05 | G 1/8” | M5 |
| TD 10/10 | G 1/8” | G 1/8” |
| TD 10/13 | G 1/8” | G 1/4” |
| TD 13/10 | G 1/4” | G 1/8” |
| TD 13/13 | G 1/4” | G 1/8” |
| TD 13/17 | G 1/4” | G 3/8” |
| TD 17/13 | G 3/8” | G 1/4” |
| TD 17/17 | G 3/8” | G 3/8” |
| TD 17/21 | G 3/8” | G 1/2” |
| TD 21/17 | G 1/2” | G 3/8” |
| TD 21/21 | G 1/2” | G 1/2” |
| TD 21/26 | G 1/2” | G 3/4” |
ВИВТЕХ предлагает соединительные муфты и переходники для сборки и обслуживания промышленных систем. Для подбора нужного исполнения сообщите тип резьбы с обеих сторон соединения, необходимые размеры или артикул изделия.
