Удлинительные трубки и переходники BSP/NPT

Описание:

Удлинительные трубки применяются для подключения элементов системы на необходимом расстоянии друг от друга. Они используются в системах охлаждения пресс-форм и промышленного оборудования, когда стандартного расположения соединительных элементов недостаточно.

В каталоге ВИВТЕХ представлены удлинительные трубки и переходники с резьбовыми подключениями BSP и NPT. Стандартный материал исполнения — оцинкованная сталь; по запросу предусмотрена опция из никелированной латуни.

Типоразмеры и длина трубок

Ассортимент включает варианты разной длины: в таблицах представлены исполнения от 50 до 250 мм в зависимости от модели. Отличаются также присоединительные размеры и геометрия изделия.

Для выбора подходящей трубки необходимо проверить тип и размер резьбы, длину, диаметр корпуса и остальные монтажные размеры. BSP и NPT являются разными стандартами, поэтому эти подключения нельзя считать взаимозаменяемыми только на основании номинального размера.

Как подобрать удлинительную трубку

Перед заказом рекомендуется проверить артикул и технические размеры по таблице. Если трубка должна заменить установленную деталь, полезно сравнить длину и присоединительные элементы с исходным изделием.

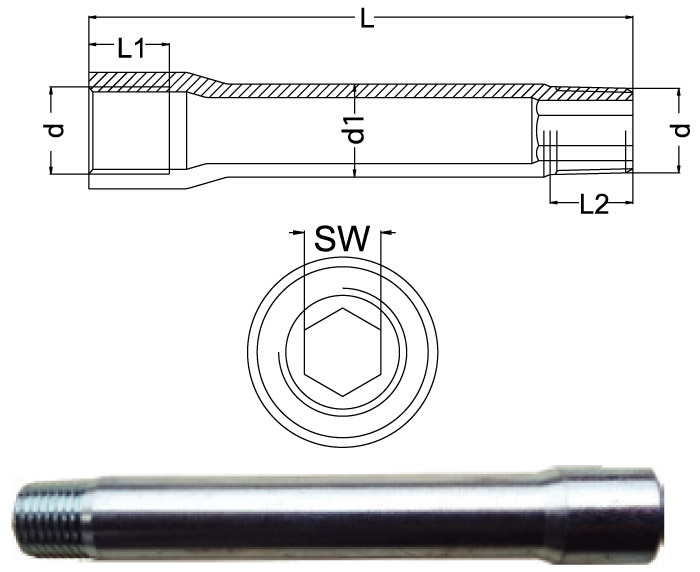

Удлинительная трубка / переходник

BSP	NPT	d	d	d1	L	L1	L2	SW
BU 10 50	BU N10 50	1/8”	1/8”	10	50	12	10	5
BU 10 75	BU N10 75	1/8”	1/8”	10	75	12	10	5
BU 10 100	BU N10 100	1/8”	1/8	10	100	12	10	5
BU 10 125	BU N10 125	1/8”	1/8”	10	125	12	10	5
BU 13 50	BU N13 50	1/4”	1/8”	14	50	12	11	8
BU 13 75	BU N13 75	1/4”	1/8”	14	75	12	11	8
BU 13 100	BU N13 100	1/4”	1/8”	14	100	12	11	8
BU 13 125	BU N13 125	1/4”	1/8”	14	125	12	11	8
BU 13 150	BU N13 150	1/4”	1/8”	14	150	12	11	8

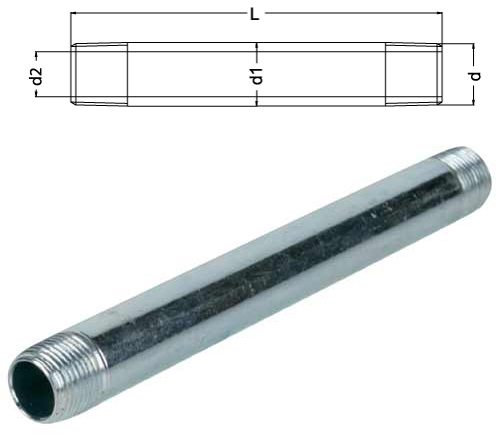

Удлинительная трубка

BSP	NPT	d	d1	d2	L
MBU 10 50	6 NBU 50	1/8”	10	6	50
6 BU 100	6 NBU 100	1/8”	10	6	100
6 BU 150	6 NBU 150	1/8”	10	6	150
6 BU 200	6 NBU 200	1/8”	10	6	200
6 BU 250	6 NBU 250	1/8”	10	6	250
9 BU 50	9 NBU 50	1/4”	14	9	50
9 BU 100	9 NBU 100	1/4”	14	9	100
9 BU 150	9 NBU 150	1/4”	14	9	150
9 BU 200	9 NBU 200	1/4”	14	9	200
9 BU 250	9 NBU 250	1/4”	14	9	250
12 BU 100	12 NBU 100	3/8”	17	12	100
12 BU 150	12 NBU 150	3/8”	17	12	150
12 BU 200	12 NBU 200	3/8”	17	12	200
12 BU 250	12 NBU 250	3/8”	17	12	250
16 BU 100	16 NBU 100	1/2”	22	16	100
16 BU 150	16 NBU 150	1/2”	22	16	150
16 BU 200	16 NBU 200	1/2”	22	16	200
16 BU 250	16 NBU 250	1/2”	22	16	250

Купить удлинительные трубки в ВИВТЕХ

ВИВТЕХ предлагает удлинительные трубки и переходники для быстросъёмных соединений различных типоразмеров. Для подбора сообщите необходимую длину, размеры подключения и предпочтительный материал исполнения.

Основание: диапазоны длины, типы резьбы и варианты материалов проверены по карточке.
