В этой модели инжекционно-выдувной машины используется электрогидравлическая гибридная сервосистема, которая экономит 40% энергии.
Используется трехцилиндровый механизм для блокировки пресс-формы с клапаном пополнения, что позволяет увеличить производительность и сократить рабочий цикл.

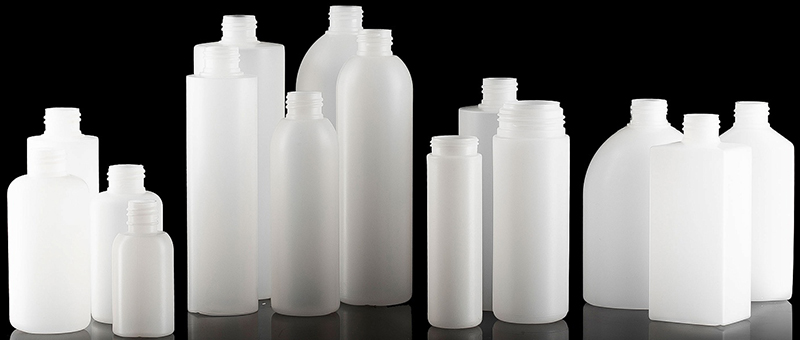

Используется двойная вертикальная стойка и одинарная горизонтальная балка, чтобы обеспечить достаточное пространство для вращения. Это позволяет использовать более длинные бутылки и упрощает установку пресс-формы.
| Модель | ZC-30F |
|---|---|
| Объем изделия, л |
0,005-0,8 |
| Диаметр изделия, мм | < 200 |
| Высота изделия, мм |
< 100 |
| Количество гнезд в форме | 4-9 |
| Диаметр шнека, мм | 40 |
| Длины к диаметру (L/D) | 24:1 |
| Скорость вращения шнека, об/мин | 10-260 |
| Ход шнека, мм | 165 |
| Теоретический объем впрыска, см3 | 200 |

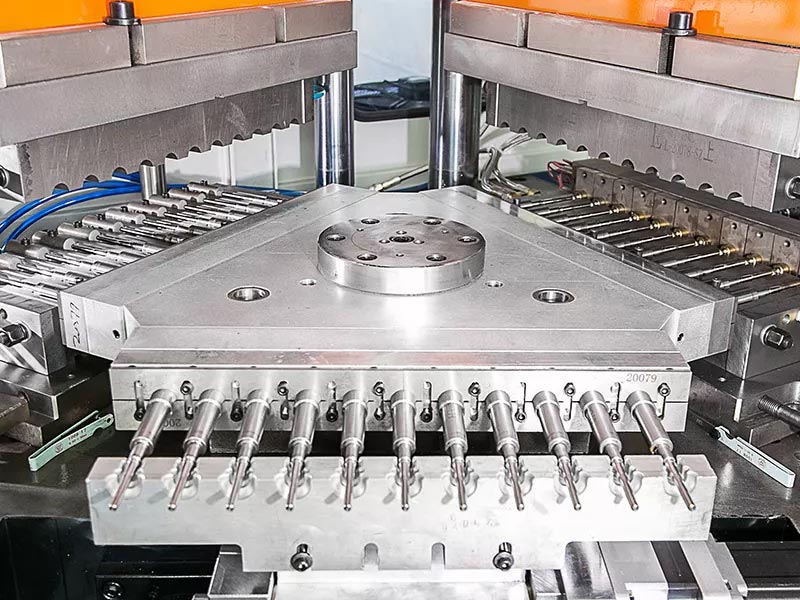

| Диаметр Поворотного стола, мм | 1100 |
| Фактический объем впрыска (PS), г | 172 |
| Зоны нагрева, шт | 3 |
| Мощность нагрева цилиндра, кВт | 6 |
| Усилие смыкания инжекционной формы, кВт | 300 |
| Усилие смыкания выдувной формы, кВт | 80 |
| Диапазон открытия плит, мм | 120 |
| Высота подъема ротационного стола, мм | 60 |
| Максимальный размер плиты, мм | 420х300 |
| Минимальная толщина пресс-формы, мм | 180 |
| Мощность нагрева пресс-формы, кВт | 1,2-2,5 |
| Ход дистанции выброса, мм | 204 |
| Мощность серво мотора, кВт | 11,4 |
|
Давление гидравлической системы, Мпа |
14 |
| Сухой цикл, сек | 3 |
| Минимальное давление воздуха, Мпа |
>0,8 |
| Проток охлаждающей воды, м3/ч | 3 |
| Скорость сброса сжатого воздуха,м3/мин | 1,2 |
| Габаритные размеры (ДхШхВ), м | 3,05х1,3х2,15 |
| Вес, т | 4 |
