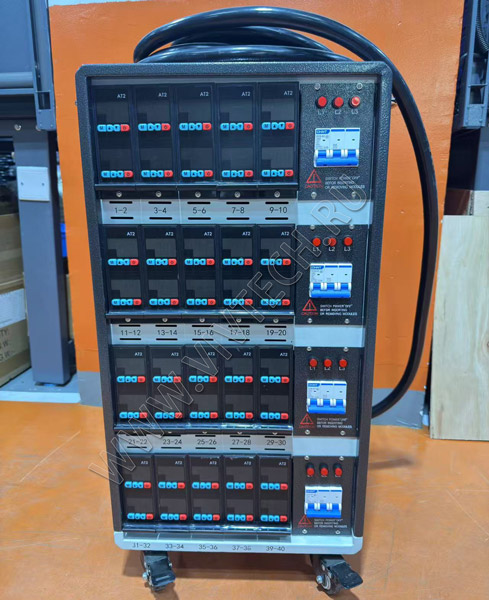

Контроллер AT2 предназначен для управления температурой горячеканальных систем пресс-форм с большим количеством зон нагрева. Он особенно подходит для многогнездных пресс-форм, где необходимо контролировать температурный режим нескольких участков горячеканальной системы.

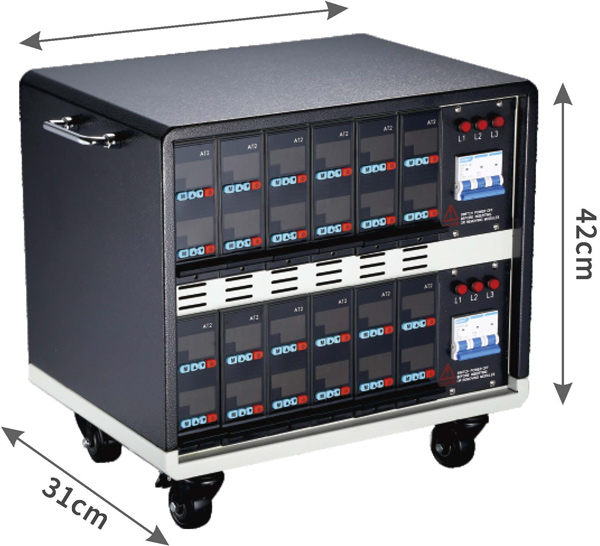

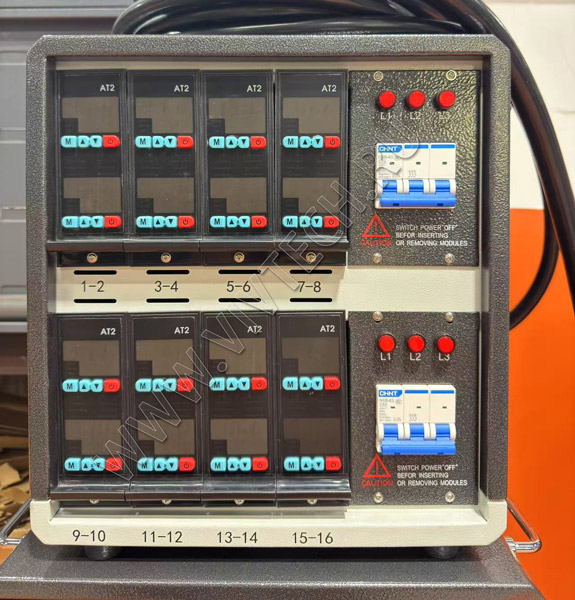

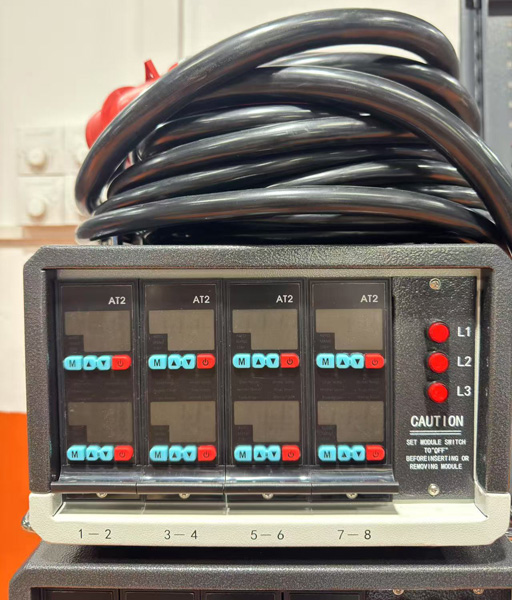

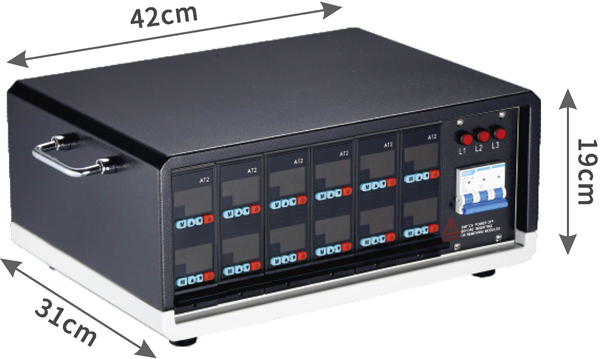

Особенность конструкции AT2 — одна плата с управлением двумя зонами. Каждая группа имеет независимые кнопки и органы управления. Такое решение позволяет компактно разместить оборудование и организовать регулирование температуры в многозонной системе.
Контроллер поддерживает термопары типов J и K. Диапазон регулирования температуры составляет от 45 до 450 °C, заявленная погрешность измерения и контроля — ±0,5%. Максимальная выходная мощность составляет 3500 Вт на одну зону при токе до 16 А.

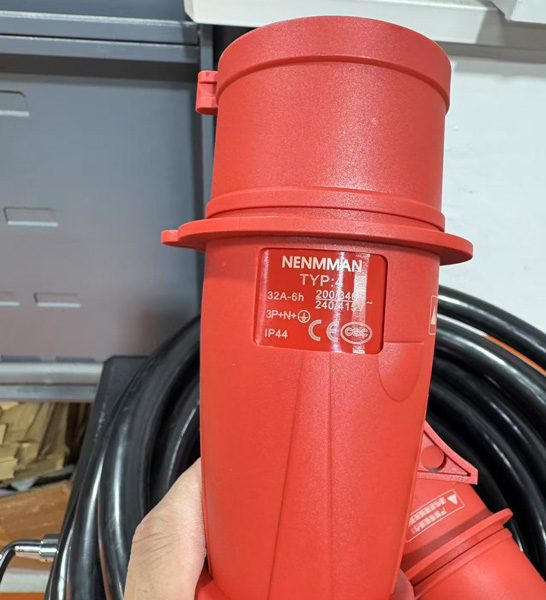

Предусмотрены подключение к однофазной сети 220 В и трёхфазной сети 380 В с частотой 50/60 Гц. В карточке указаны конфигурации от 24 до 96 зон нагрева.
AT2 поддерживает автоматическое управление, режим ожидания и ручное управление с возможностью переключения. Предусмотрены фазовое управление и управление по нулевому пересечению, цифровой дисплей и световая индикация сигналов тревоги.

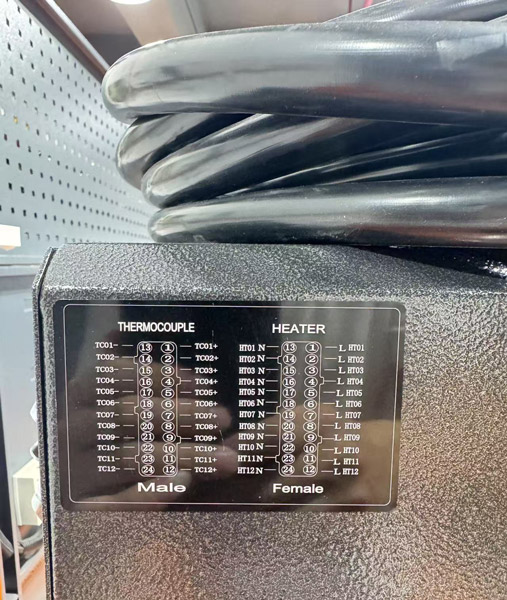

Для дополнительной интеграции может использоваться синхронизация с термопластавтоматом в режиме ожидания. Эта функция обозначена производителем как опциональная. Также предусмотрена защита от отдельных ошибок подключения нагревателей и термопар.
| Параметр | Серия AT2 |
|---|---|
| Диапазон выходной мощности | до 3500Вт на одну зону (16А) |
| Тип термопары | Поддерживаются термопары типа (J) и (K) |
| Диапазон температур | От 45 до 450 °C |
| Погрешность измерения/контроля | +/-0.5% |
| Режим управления: | фазовое управление/управление по нулевому пересечению |
| Количество зон | от 24 до 96 |
| Электроподключение |
1-фазное: 220В AC 50/60 Гц 3-фазное: 380В AC 50/60 Гц |
| Отображение | Цифровой дисплей |
| Способ отображения сигнализации | загорание соответствующего индикатора сигнализации |
При выборе AT2 необходимо определить требуемое количество зон, мощность нагревателей и тип термопар. Для многогнездной пресс-формы следует учитывать количество сопел и коллекторных зон, схему подключения и доступное пространство для установки оборудования.
Перед заказом рекомендуется сверить электрические параметры контроллера с характеристиками нагревателей и проверить необходимость дополнительных функций интеграции с термопластавтоматом.
ВИВТЕХ предлагает контроллеры AT2 для многозонных горячеканальных систем. Для подбора сообщите количество зон нагрева, мощность нагревателей, тип термопар и параметры электропитания. Специалисты помогут уточнить конфигурацию и дополнительные опции, необходимые для вашего производства.
