Горизонтальный гидравлический термопластавтомат SONLY U400TS с усилием смыкания 400 т предназначен для производства крупных пластиковых изделий методом литья под давлением. Модель рассчитана на работу с крупногабаритными пресс-формами и может применяться в серийном производстве изделий из термопластичных полимеров.
В зависимости от комплектации термопластавтомат оснащается шнеком диаметром 70, 75 или 80 мм. Теоретический объём впрыска составляет от 1446,9 до 1889,8 см³, а расчётная масса впрыска полистирола — от 1317 до 1720 г. Максимальная скорость вращения шнека достигает 144 об/мин.
Расстояние между колоннами составляет 760 × 690 мм. Машина рассчитана на пресс-формы толщиной от 280 до 675 мм, а максимальный ход открытия пресс-формы составляет 710 мм. Такое рабочее пространство позволяет использовать U400TS для изготовления крупных и массивных пластиковых деталей.
SONLY U400TS может оснащаться серводвигателем мощностью 45 кВт и интегрироваться в автоматизированный производственный процесс. ВИВТЕХ поставляет термопластавтоматы SONLY, помогает подобрать конфигурацию узла впрыска и дополнительные системы с учётом пресс-формы, материала и требуемой производительности.
| Модель | U400TS | |||
| Международная спецификация | 2590 | |||
| Шнек | A | B | C | |
| Узел впрыска | ||||
| Диаметр шнека | мм | 70 | 75 | 80 |
| Отношение L/D | 23,6 | 22 | 20,6 | |
| Теоретический объем впрыска | см3 | 1446,9 | 1661 | 1889,8 |
| Теоретический вес впрыска (PS) | г | 1317 | 1512 | 1720 |
| Давление впрыска | мПа | 179,1 | 156 | 137,1 |
| Максимальная скорость вращения шнека | об/мин | 144 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 4000 | ||
| Максимальное открытие пресс-формы | мм | 710 | ||
| Расстояние между колонн | мм | 760 х 690 | ||
| Максимальная толщина пресс-формы | мм | 675 | ||
| Минимальная толщина пресс-формы | мм | 280 | ||
| Максимальный ход толкателей | мм | 170 | ||
| Усилие толкателей | кН | 90 | ||
| Количество толкателей | шт | 12+1 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 200 | ||
| Давление в системе | мПа | 16 | ||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 37 | ||
| Мощность двигателя (версия с серводвигателем) | кВт | 45 | ||
| Мощность нагревательных элементов | кВт | 33,6 | ||
| Объем бака | л | 700 | ||
| Вес | кг | 16000 | ||
| Габаритные размеры | мм | 7670 х 1950 х 2530 | ||

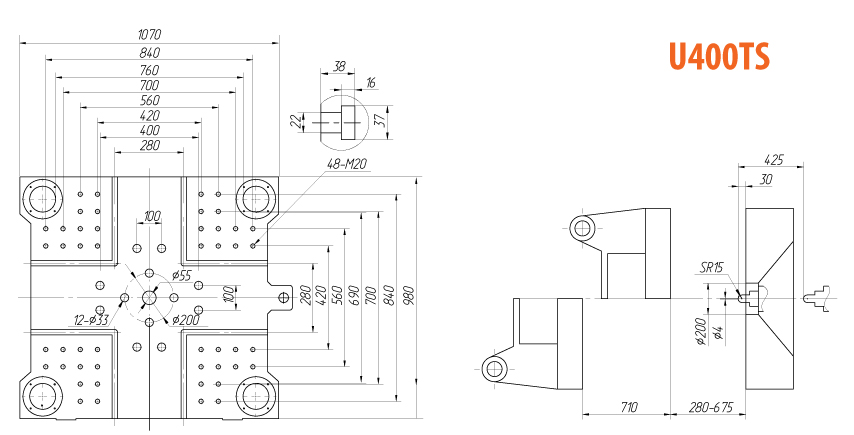

Размеры плит термопластавтомата SONLY U400TS

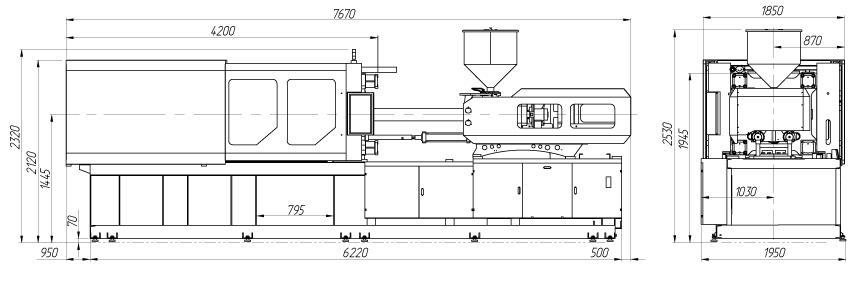

Габаритные размеры термопластавтомата SONLY U400TS
SONLY U400TS рассчитан на производство крупных пластиковых деталей и работу с пресс-формами увеличенного размера. Машина может применяться в серийном производстве технических изделий, компонентов оборудования, элементов бытовой техники и других изделий из термопластичных полимеров.
Для выбора подходящего исполнения учитываются масса готового изделия, характеристики материала, размеры пресс-формы и требуемый режим работы. ВИВТЕХ осуществляет подбор оборудования и может укомплектовать ТПА системами загрузки, сушки, дозирования, охлаждения и автоматического съёма изделий.
