Машинные алмазные надфили и рифлуары

Описание:

Машинные алмазные надфили и рифлуары Besdia предназначены для точной шлифовки, зачистки и доводки поверхностей с помощью бормашин, граверов и другого совместимого инструмента. Алмазное покрытие позволяет обрабатывать металлические детали, закалённые стали, твёрдые сплавы, керамику, стекло, камень и композиционные материалы.

В отличие от ручных надфилей, машинные модели предназначены для установки в механизированный инструмент. Это позволяет ускорить обработку небольших участков, углублений, пазов и сложных контуров. Такие расходные инструменты востребованы в инструментальном производстве, машиностроении, приборостроении, ювелирных и ремонтных мастерских.

В каталоге ВИВТЕХ представлены гибкие алмазные пластины, конические и игольчатые машинные надфили, а также машинные рифлуары Besdia разных форм и размеров. Можно подобрать отдельный инструмент или комплект для выполнения нескольких видов работ.

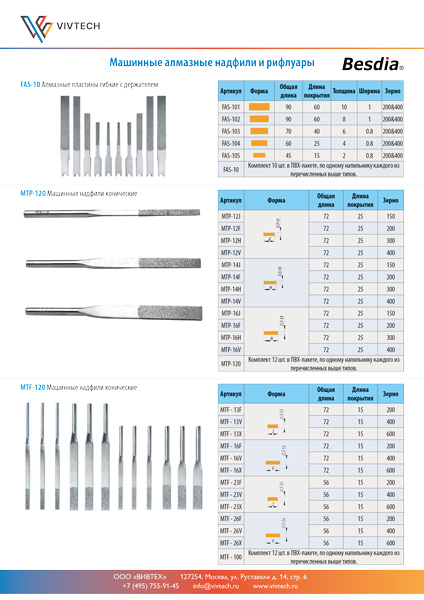

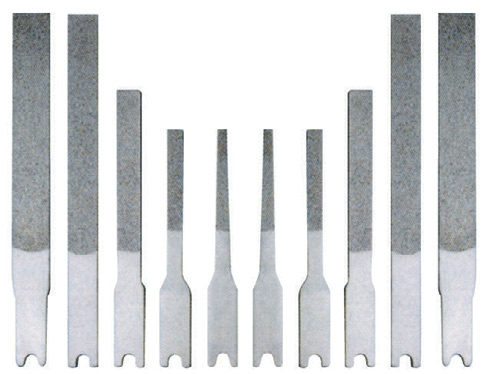

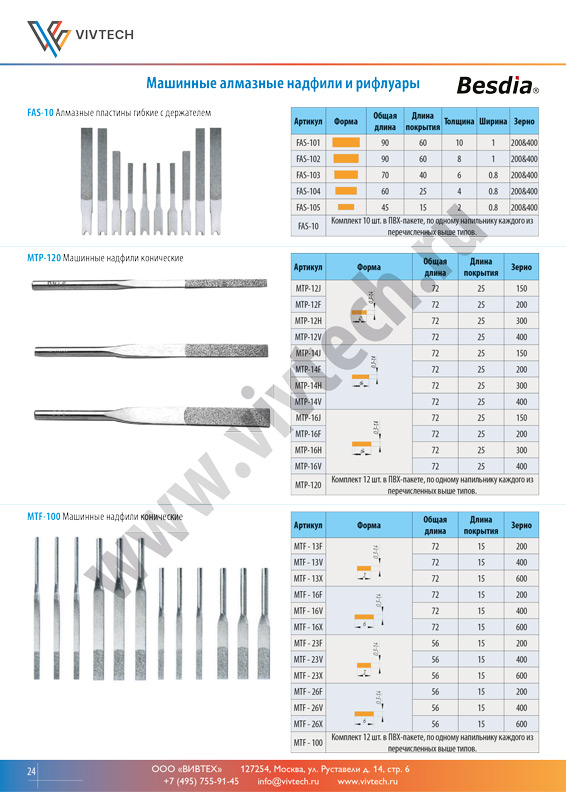

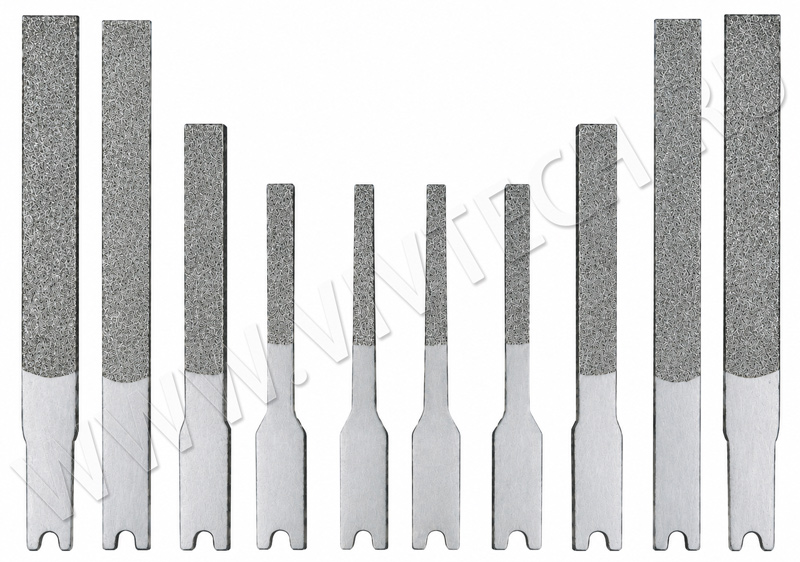

FAS-10 Алмазные пластины гибкие с держателем

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
FAS-101	200 & 400	90	60	10	1
FAS-102	200 & 400	90	60	8	1
FAS-103	200 & 400	70	40	6	0,8
FAS-104	200 & 400	60	25	4	0,8
FAS-105	200 & 400	45	15	2	0,8
FAS-10	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

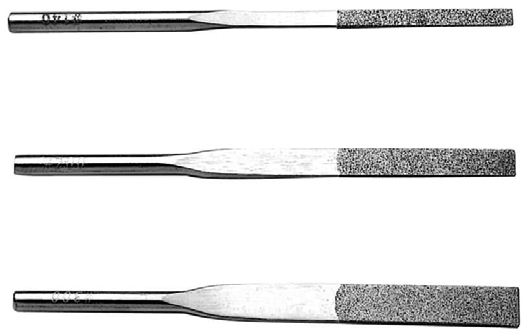

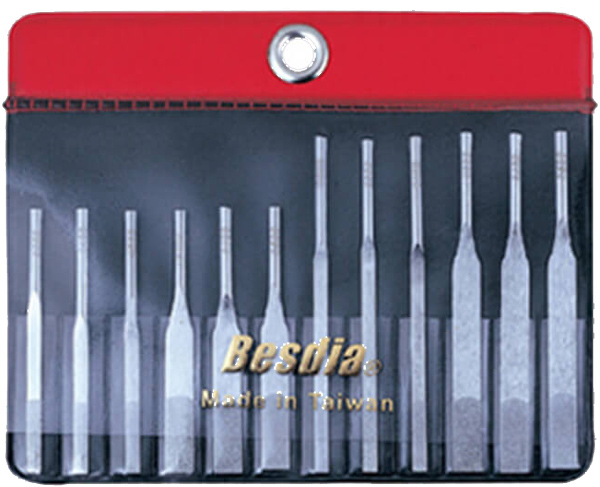

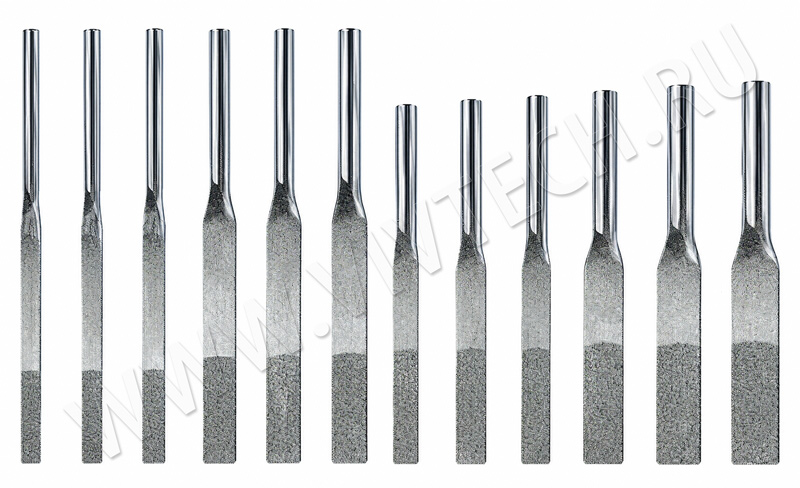

MTP-120 Машинные надфили конические Besdia

Артикул	Зерно	Общая длина	Длина покрытия
MTP-12J MTP-12F MTP-12H MTP-12V	150 200 300 400	72	25
MTP-14J MTP-14F MTP-14H MTP-14V	150 200 300 400	72	25
MTP-16J MTP-16F MTP-16H MTP-16V	150 200 300 400	72	25
MTP-120	Комплект 12 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

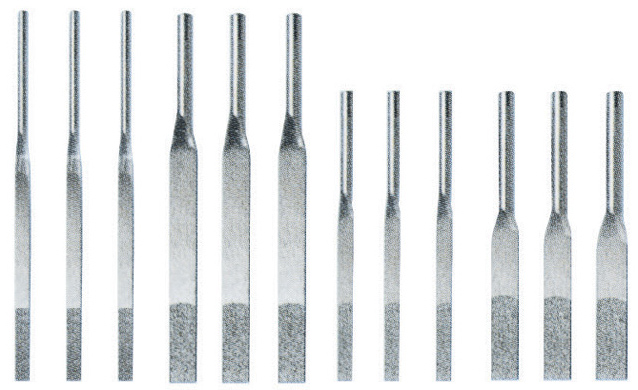

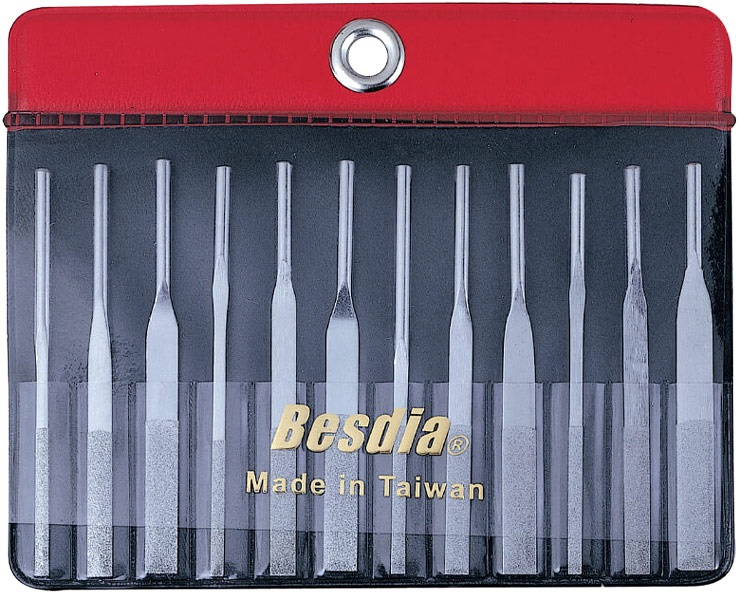

MTF-100 Машинные надфили конические

Артикул	Зерно	Общая длина	Длина покрытия
MTF-13F MTF-13V MTP-13X	200 400 600	72	15
MTF-16F MTF-16V MTP-16X	200 400 600	72	15
MTF-23F MTF-23V MTP-23X	200 400 600	56	15
MTF-26F MTF-26V MTP-26X	200 400 600	56	15
MTF - 100	Комплект 12 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

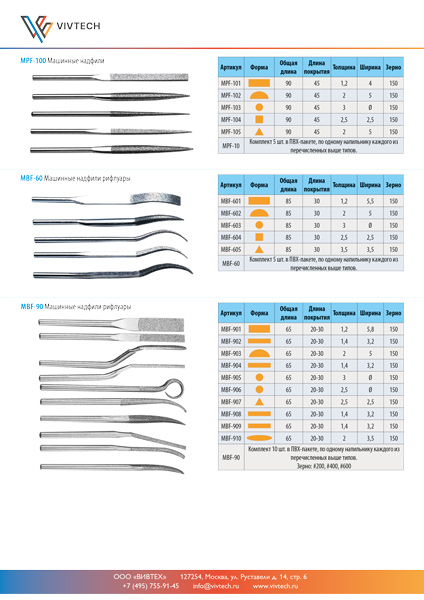

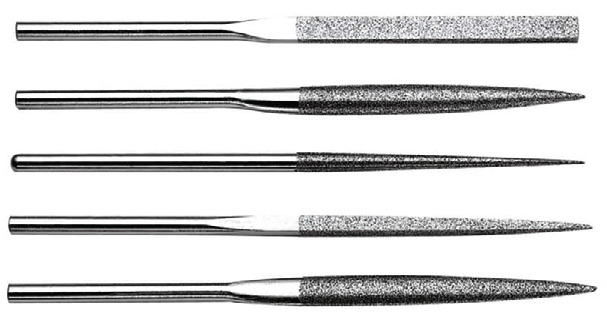

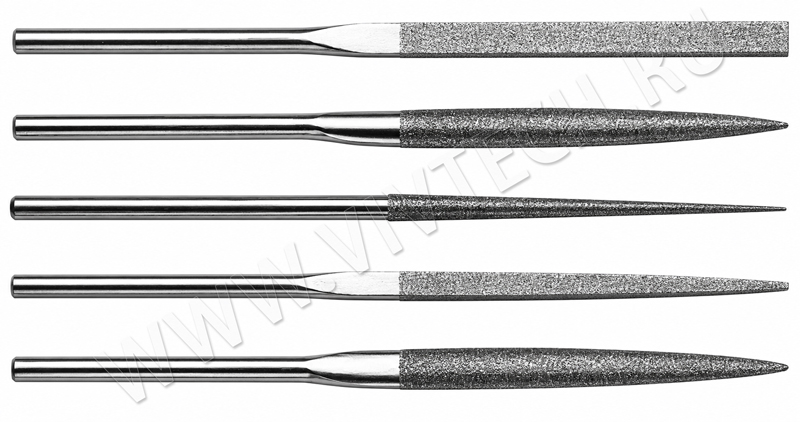

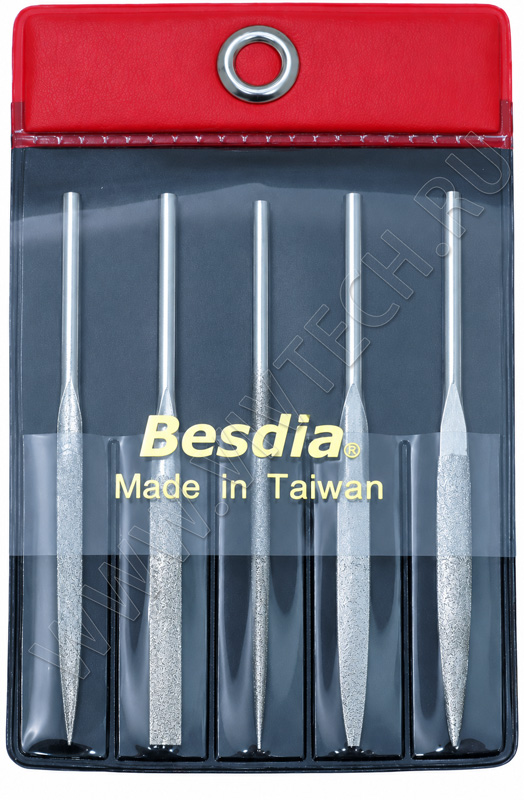

MPF-100 Машинные надфили игольчатые Besdia

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
MPF-101	150	90	45	1,2	4
MPF-102	150	90	45	2	5
MPF-103	150	90	45	3	Ø
MPF-104	150	90	45	2,5	2,5
MPF-105	150	90	45	2	5

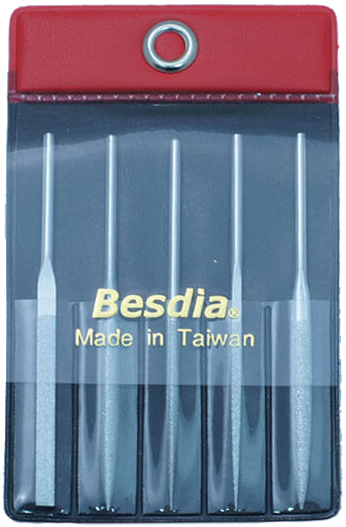

MPF-100	Комплект 5 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

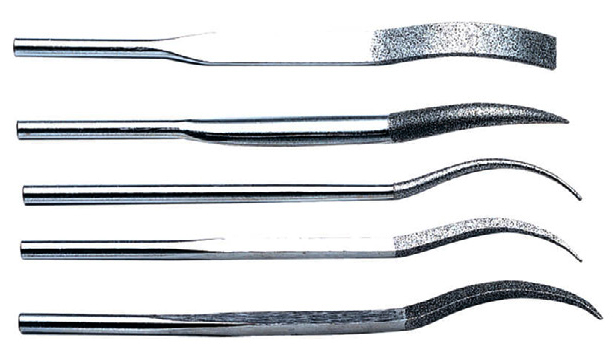

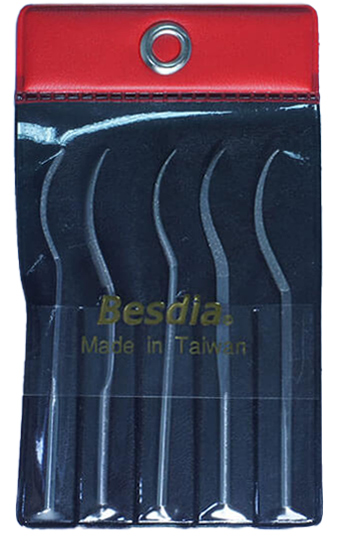

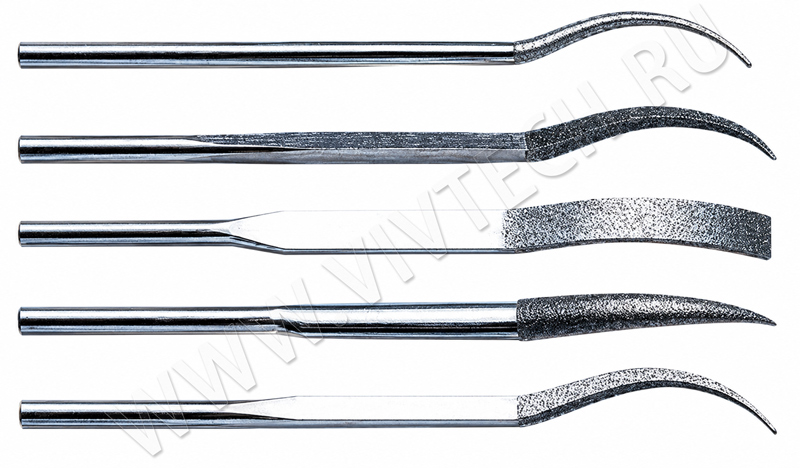

МBF-60 Машинные надфили игольчатые рифлуары

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
MBF-601	150	30	45	1,2	5,5
MBF-602	150	85	30	2	5
MBF-603	150	85	30	3	Ø
MBF-604	150	85	30	2,5	2,5
MBF-605	150	85	30	3,5	3,5
MPF-60	Комплект 5 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

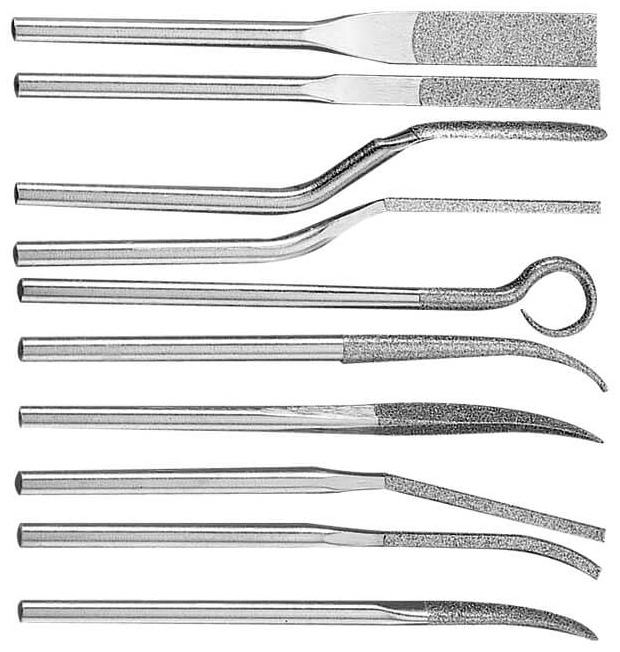

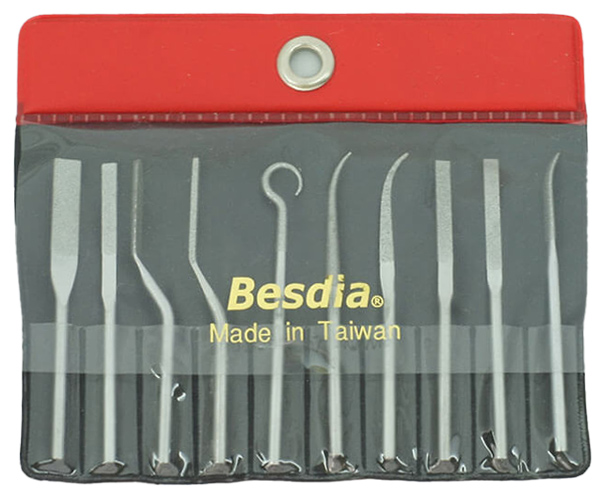

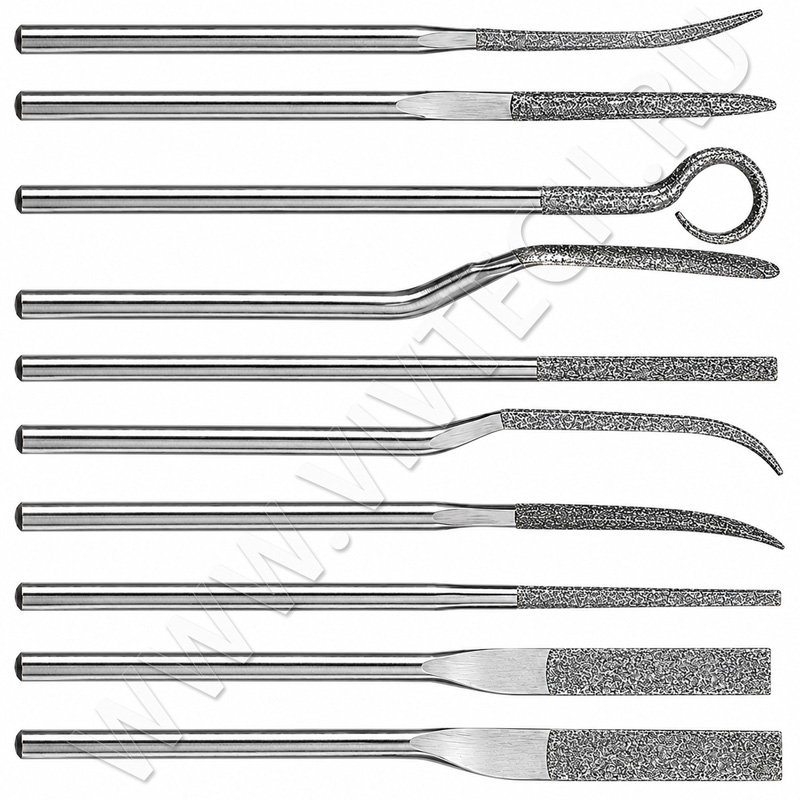

МBF-90 Машинные надфили игольчатые рифлуары Besdia

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
MBF-901	150	65	20-30	1,2	5,8
MBF-902	150	65	20-30	1,4	3,2
MBF-903	150	65	20-30	2	5
MBF-904	150	65	20-30	1,4	3,2
MBF-905	150	65	20-30	3,0	Ø
MBF-906	150	65	20-30	2,5	Ø
MBF-907	150	65	20-30	2,5	2,5
MBF-908	150	65	20-30	1,4	3,2
MBF-909	150	65	20-30	1,4	3,2
MBF-910	150	65	20-30	2,0	3,5
MPF-90	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

Ассортимент машинных алмазных надфилей Besdia

Гибкие алмазные пластины FAS-10. Инструменты с гибкой рабочей частью и держателем предназначены для обработки поверхностей сложной формы, узких участков и труднодоступных зон. В комплект FAS-10 входят 10 пластин пяти типов — FAS-101, FAS-102, FAS-103, FAS-104 и FAS-105. Для каждой предусмотрены два варианта зернистости: 200 и 400. Длина инструментов составляет 45–90 мм, длина алмазного покрытия — 15–60 мм.

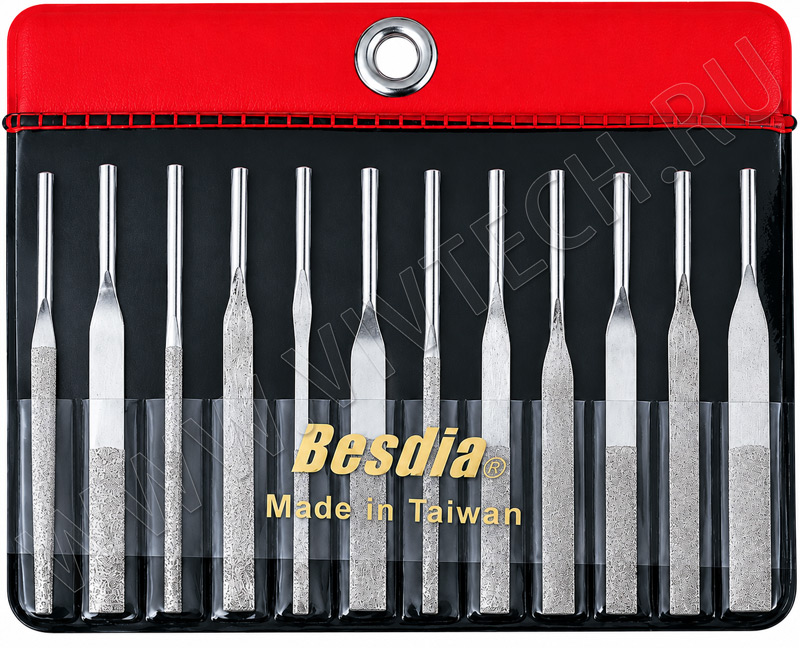

Конические машинные надфили MTP-120. Серия включает инструменты нескольких профилей и размеров: MTP-12, MTP-14 и MTP-16. Доступные варианты зернистости — 150, 200, 300 и 400. Общая длина составляет 72 мм, длина алмазного покрытия — 25 мм. Комплект MTP-120 включает 12 надфилей.

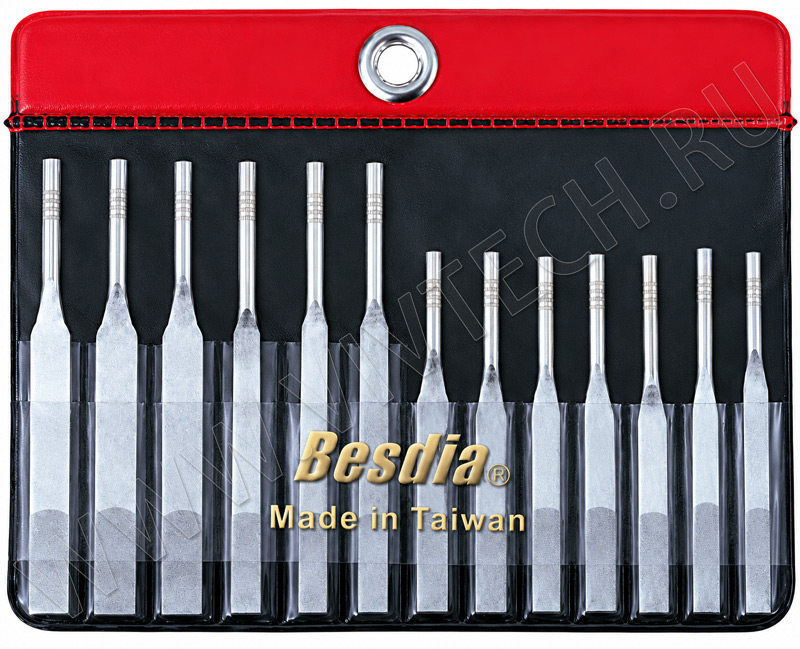

Конические машинные надфили MTF-100. Серия представлена профилями MTF-13, MTF-16, MTF-23 и MTF-26. Для разных исполнений предусмотрена зернистость 200, 400 и 600. Общая длина составляет 56 или 72 мм, длина алмазного покрытия — 15 мм. В комплект MTF-100 входят 12 инструментов.
Игольчатые машинные надфили MPF-100. Комплект состоит из пяти надфилей разных форм с зернистостью 150. Общая длина — 90 мм, длина алмазного покрытия — 45 мм. Инструменты предназначены для точной обработки небольших участков механизированным способом.
Машинные игольчатые рифлуары MBF-60. Комплект содержит пять инструментов с зернистостью 150. В линейке представлены различные профили, включая плоские, круглые и другие формы для обработки сложных контуров.

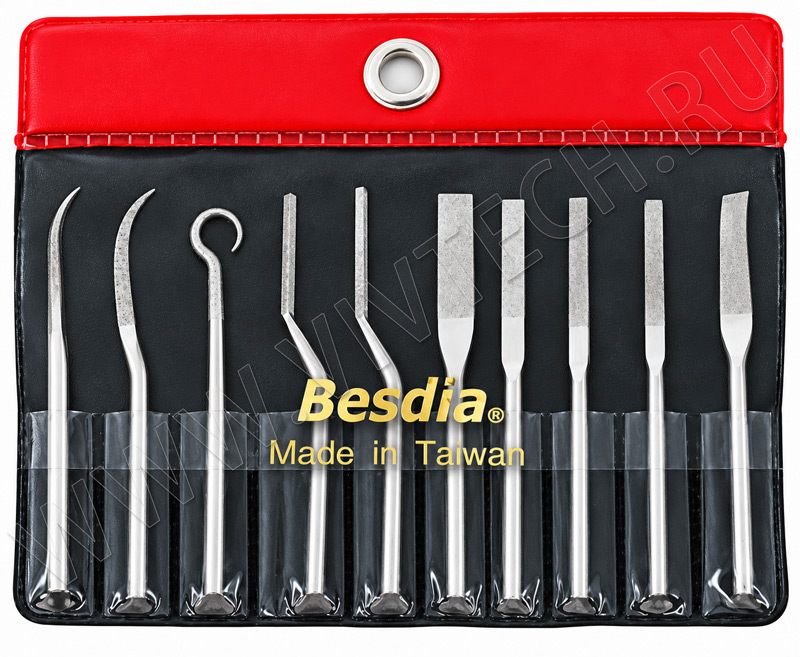

Машинные игольчатые рифлуары MBF-90. Серия включает десять инструментов различных профилей с зернистостью 150. Общая длина составляет 65 мм, длина алмазного покрытия — 20–30 мм. Комплект позволяет подобрать форму инструмента под конкретный участок обработки.

Где применяются машинные алмазные надфили и рифлуары

Машинные надфили и рифлуары Besdia используют при выполнении точных операций, для которых необходима небольшая рабочая поверхность и возможность подвести инструмент к сложному контуру.

Основные области применения:

Шлифовка и доводка металлических деталей, закалённых сталей и твёрдых сплавов.
Обработка керамики, стекла, камня и композиционных материалов.
Механизированная обработка небольших пазов, углублений и сложных профилей.
Доводка деталей в инструментальном производстве и машиностроении.
Точная обработка компонентов приборов, ювелирных и других небольших изделий.
Локальная зачистка поверхностей и подготовка деталей к последующей полировке.

Выбор конкретного инструмента зависит от формы обрабатываемого участка, материала детали и требуемого качества поверхности.

Как выбрать машинный алмазный надфиль

При подборе учитывайте геометрию рабочей части, размеры инструмента, длину алмазного покрытия и зернистость.

Для обработки сложных поверхностей и участков с ограниченным доступом можно рассмотреть гибкие пластины FAS-10. Конические надфили MTP-120 и MTF-100 подходят для локальной обработки соответствующих профилей. Игольчатые надфили MPF-100 и рифлуары MBF-60 или MBF-90 позволяют подбирать рабочую форму под контур детали.

Зернистость выбирают по состоянию поверхности и необходимой степени обработки. Более крупное зерно используют для интенсивного снятия материала, а более мелкое — для доводки и уменьшения следов предыдущего этапа. Для получения равномерного результата рекомендуется последовательно переходить к более мелкой зернистости и очищать рабочую зону между этапами.

Перед установкой необходимо проверить совместимость хвостовика или держателя с используемой бормашиной и соблюдать допустимую скорость вращения, указанную производителем.

Машинные и ручные алмазные надфили: в чём разница

Ручные алмазные надфили предназначены для обработки за счёт движений оператора. Машинные модели рассчитаны на применение с механизированным инструментом — например, бормашиной или гравером. Это позволяет ускорить повторяющиеся операции и облегчает обработку небольших участков.

Если требуется инструмент для работы вручную, стоит рассмотреть отдельную категорию ручных алмазных надфилей и рифлуаров Besdia. Для механизированной обработки подходят представленные здесь серии FAS, MTP, MTF, MPF и MBF с учётом совместимости с оборудованием.

Купить машинные алмазные надфили и рифлуары Besdia в ВИВТЕХ

Компания ВИВТЕХ предлагает машинные алмазные надфили, гибкие алмазные пластины и рифлуары Besdia для шлифовки, зачистки и точной доводки различных материалов.

Чтобы купить машинные алмазные надфили или рифлуары, подобрать форму, зернистость и комплект под конкретную задачу, обратитесь к специалистам ВИВТЕХ. Поможем выбрать инструмент для механизированной обработки с учётом материала, геометрии детали и требований к качеству поверхности.
