Ручные алмазные надфили и рифлуары

Описание:

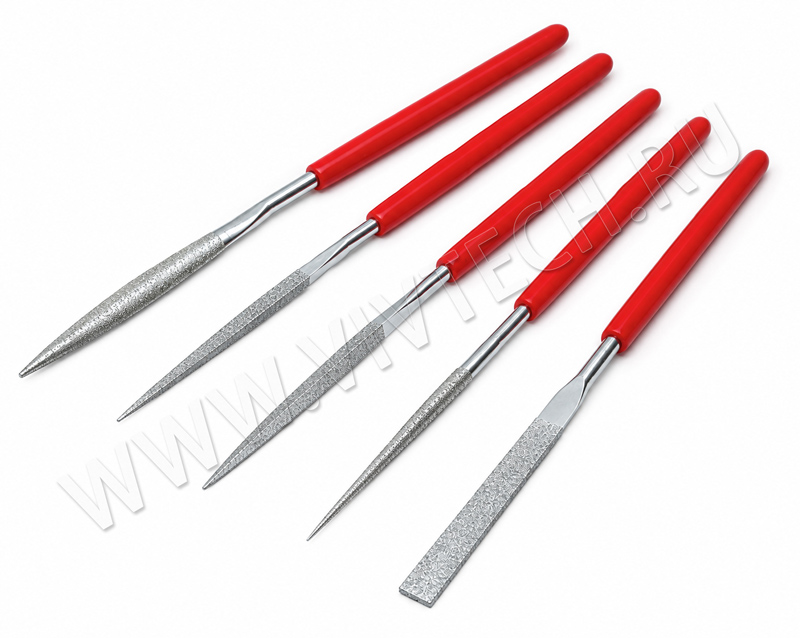

учные алмазные надфили и рифлуары Besdia предназначены для точной шлифовки, зачистки и доводки различных материалов. Благодаря алмазному абразиву инструмент подходит для обработки металлов, твёрдых сплавов, керамики, стекла и камня.

Алмазные надфили используют в инструментальном производстве, слесарных мастерских, ювелирном и часовом деле. Они позволяют обрабатывать небольшие участки, кромки, пазы, отверстия и поверхности сложной формы, в том числе в труднодоступных местах.

В каталоге ВИВТЕХ представлены стандартные игольчатые надфили, модели с увеличенной длиной абразивного покрытия, тонкие плоские и конические надфили, а также алмазные рифлуары различных форм. Доступны отдельные инструменты и наборы в пластиковых упаковках.

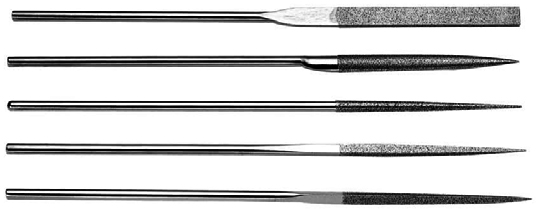

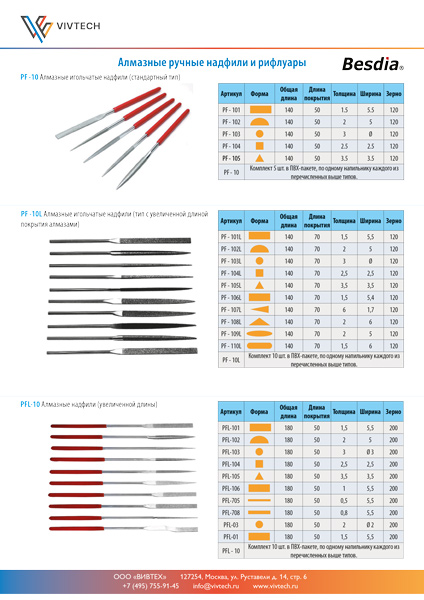

Ручные алмазные игольчатые надфили (стандартный тип)

PF -10 Алмазные игольчатые надфили Besdia

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
PF - 101	120	140	50	1,5	5,5
PF - 102	120	140	50	2,0	5,0
PF - 103	120	140	50	3	Ø
PF - 104	120	140	50	2,5	2,5
PF - 105	120	140	50	3,5	3,5
PF - 10	Комплект 5 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

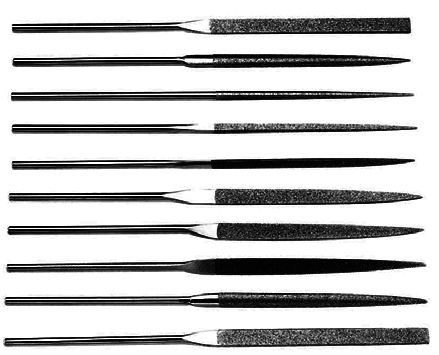

PF -10L Ручные алмазные игольчатые надфили Besdia (тип с увеличенной длиной покрытия алмазами)

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
PF - 101L	120	140	70	1,5	5,5
PF - 102L	120	140	70	2,0	5,0
PF - 103L	120	140	70	3	Ø
PF - 104L	120	140	70	2,5	2,5
PF - 105L	120	140	70	3,5	3,5
PF - 106L	120	140	70	1,5	5,4
PF - 107L	120	140	70	6,0	1,7
PF - 108L	120	140	70	2,0	6,0
PF - 109L	120	140	70	2,0	5,0
PF - 110L	120	140	70	1,5	6,0
PF - 10L	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

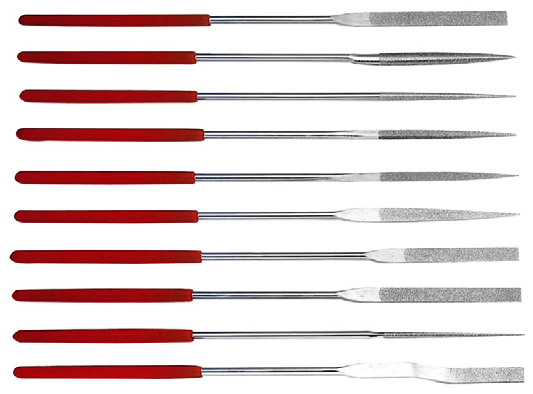

PFL-10 Алмазные надфили (увеличенной длины)

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
PFL-101	200	180	50	1,5	5,5
PFL-102	200	180	50	2,0	5,0
PFL-103	200	180	50	3,0	Ø
PFL-104	200	180	50	2,5	2,5
PFL-105	200	180	50	3,5	3,5
PFL-106	200	180	50	1,0	5,5
PFL-705	200	180	50	0,5	5,5
PFL-705	200	180	50	0,8	5,5
PFL-03	200	180	50	2,0	Ø
PFL-03	200	180	50	1,5	5,5
PEL - 10	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

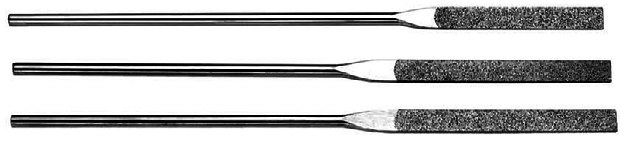

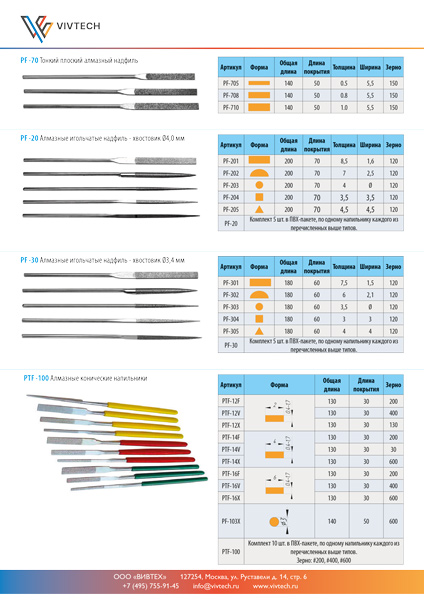

PF -70 Тонкий плоский алмазный надфиль

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
PF-705	150	140	70	0,5	5,5
PF-705	150	140	70	0,8	5,5
PF-705	150	140	70	1,0	5,5

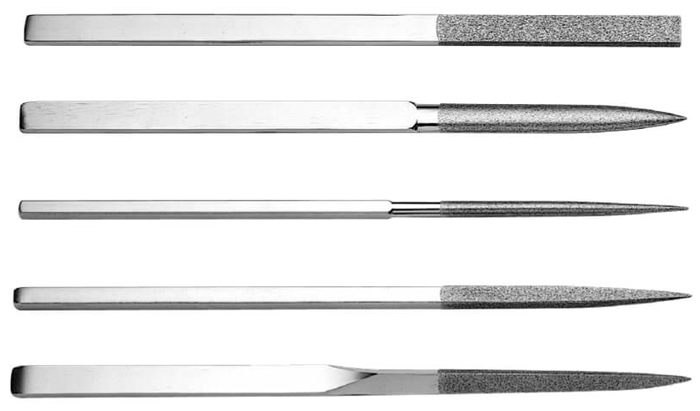

PF -20 Ручные алмазные игольчатые надфили - хвостовик Ø4,0 мм

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
PF-201	120	200	70	8,5	1,6
PF-202	120	200	70	7,0	2,5
PF-203	120	200	70	4,0	Ø
PF-204	120	200	70	3,5	3,5
PF-205	120	200	70	4,5	4,5
PF - 20	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

PF -30 Ручные алмазные игольчатые надфили - хвостовик Ø3,4 мм

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
PF-301	120	180	60	7,5	1,5
PF-302	120	180	60	6,0	2,1
PF-303	120	180	60	3,5	Ø
PF-304	120	180	60	3,0	3,0
PF-305	120	180	60	4,0	4,0
PF - 30	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

PTF -100 ручные алмазные конические напильники Besdia

Артикул	Зерно	Общая длина	Длина покрытия
PTF-12F PTF-12V PTF-12X	200 400 600	130	30
PTF-14F PTF-14V PTF-14X	150 200 300	130	30
PTF-16F PTF-16V PTF-16X	150 200 300	130	30
PF-103X	600	140	50
PTF-100	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

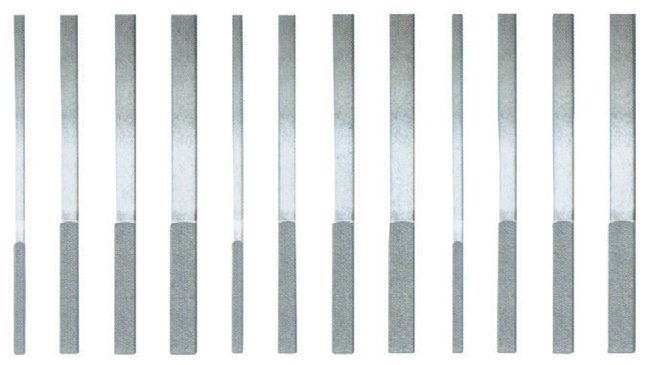

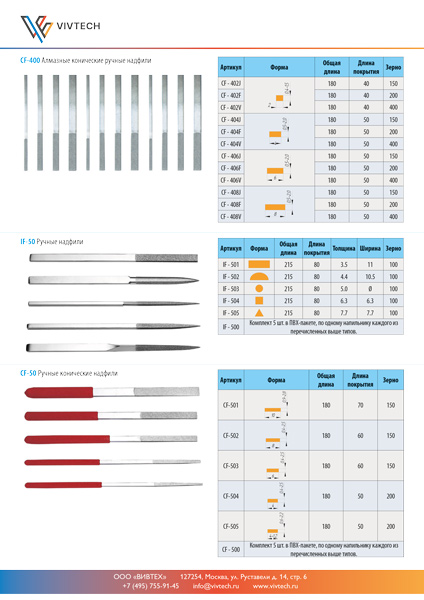

CF -400 ручные алмазные конические напильники

Артикул	Зерно	Общая длина	Длина покрытия
CF - 402J CF - 402F CF - 402V	150 400 600	180	40
CF - 404J CF - 404F CF - 404V	150 400 600	180	40
CF - 406J CF - 406F CF - 406V	150 400 600	180	40
CF - 408J CF - 408F CF - 408V	150 400 600	180	40
CF - 400	Комплект 12 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

IF-50 Ручные надфили

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
IF - 501	100	215	80	3,5	11
IF - 502	100	215	80	4,4	10,5
IF - 503	100	215	80	5,0	Ø
IF - 504	100	215	80	6,3	6,3
IF - 505	100	215	80	7,7	7,7
IF - 500	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

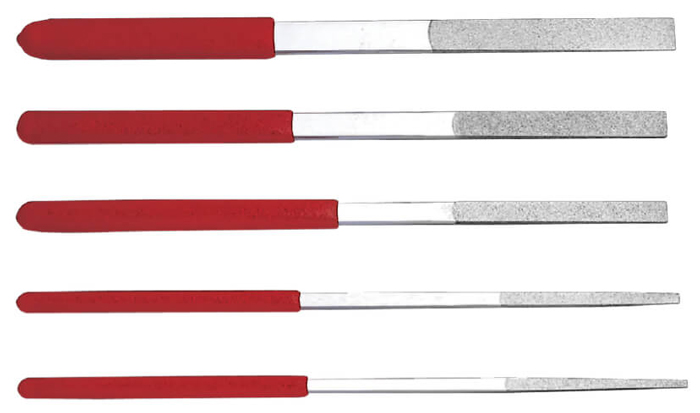

CF-50 Ручные надфили конические Besdia

Артикул	Зерно	Общая длина	Длина покрытия
CF-501	150	180	70
CF-502	150	180	60
CF-503	150	180	60
CF-504	200	180	50
CF-505	200	180	50
CF-500	Комплект 5 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

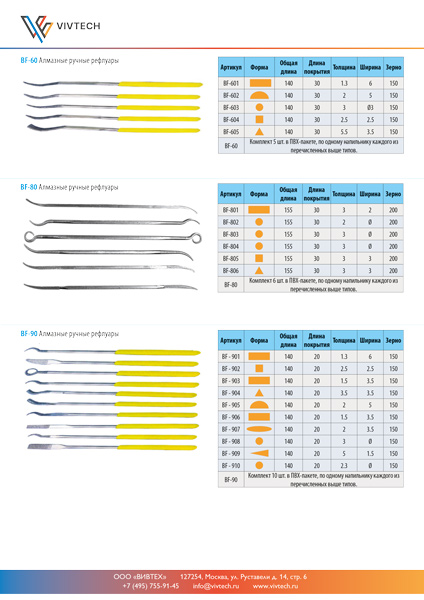

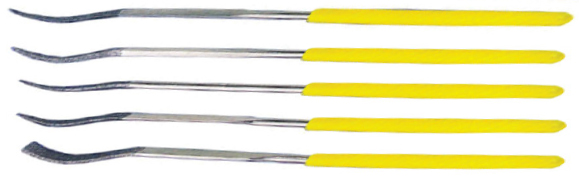

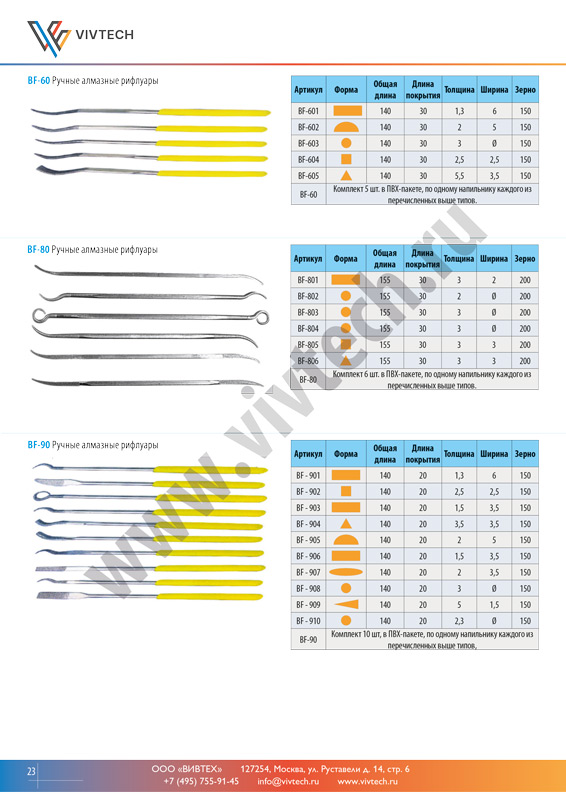

BF-60 Ручные алмазные рифлуары

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
BF-601	150	140	30	1,3	6,0
BF-602	150	140	30	2,0	5,0
BF-603	150	140	30	3,0	Ø
BF-604	150	140	30	2,5	2,5
BF-605	150	140	30	3,5	3,5
BF-60	Комплект 5 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

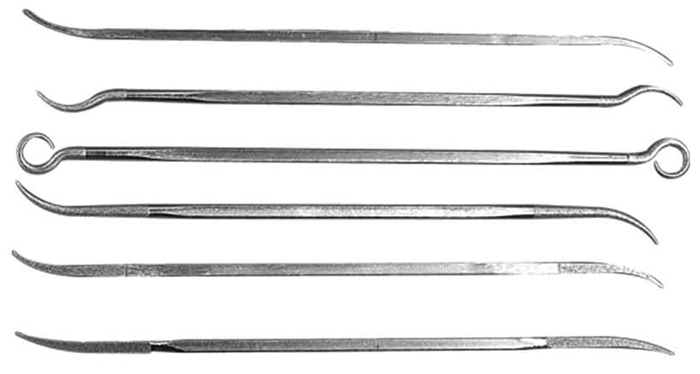

BF-80 Ручные алмазные рифлуары

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
BF-801	200	155	30	3	2
BF-802	200	155	30	2	Ø
BF-803	200	155	30	3	Ø
BF-804	200	155	30	3	Ø
BF-805	200	155	30	3	3
BF-806	200	155	30	3	3
BF-80	Комплект 5 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

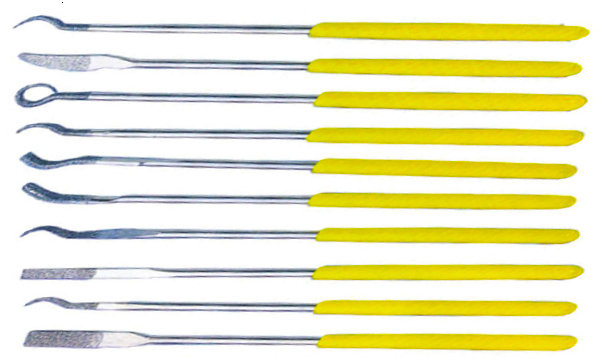

BF-90 Алмазные ручные рифлуары Besdia

Артикул	Зерно	Общая длина	Длина покрытия	Толщина	Ширина
BF-901	150	140	20	1,3	6
BF-902	150	140	20	2,5	2,5
BF-903	150	140	20	1,3	3,5
BF-904	150	140	20	3,5	3,5
BF-905	150	140	20	2	5
BF-906	150	140	20	1,5	3,5
BF-907	150	140	20	2	3,5
BF-908	150	140	20	3	Ø
BF-909	150	140	20	5	1,5
BF-910	150	140	20	2,3	Ø
BF-90	Комплект 10 шт. в ПВХ-пакете, по одному напильнику каждого из перечисленных выше типов.

Виды ручных алмазных надфилей Besdia

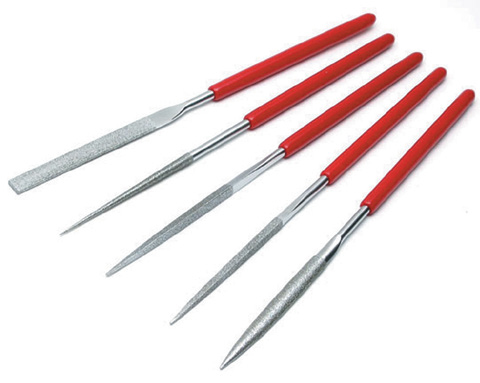

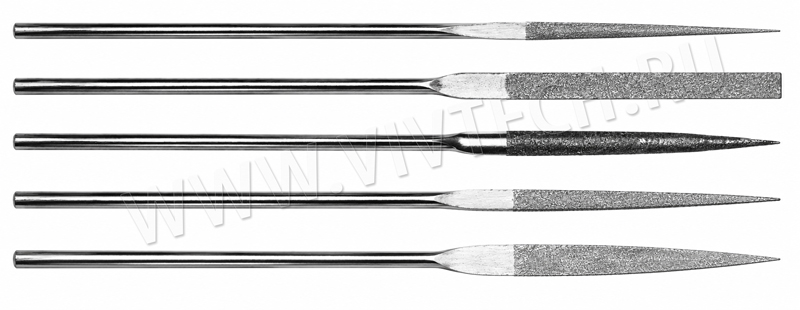

Стандартные игольчатые надфили PF-10. Комплект включает пять надфилей различных форм с зернистостью 120. Общая длина инструмента — 140 мм, длина алмазного покрытия — 50 мм. Подходит для ручной обработки небольших деталей и локальной доводки поверхностей.

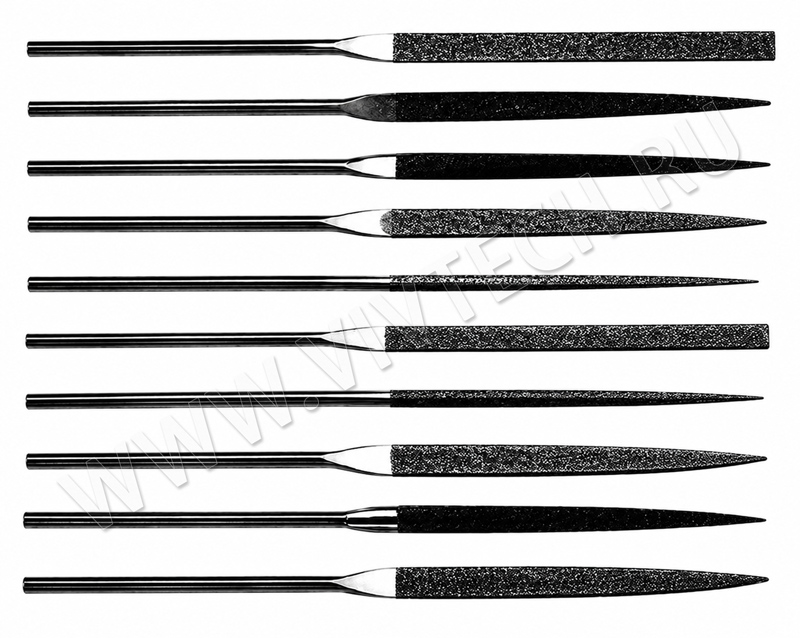

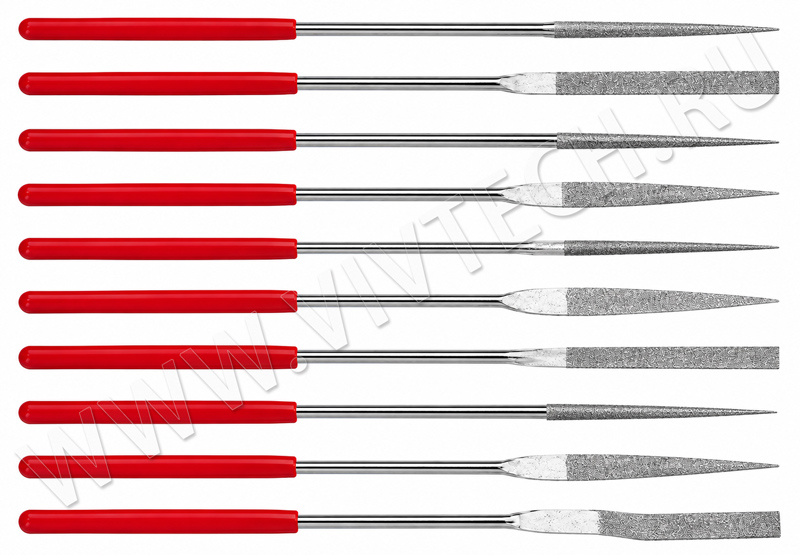

Надфили PF-10L с увеличенной длиной алмазного покрытия. Абразивное покрытие составляет 70 мм при общей длине 140 мм. В набор входят десять надфилей различных форм. Увеличенная рабочая зона удобна при обработке более протяжённых участков поверхности.
Удлинённые надфили PFL-10. Общая длина составляет 180 мм, длина алмазного покрытия — 50 мм. Зернистость — 200. Такие надфили можно рассмотреть для обработки участков, где требуется инструмент увеличенной длины.

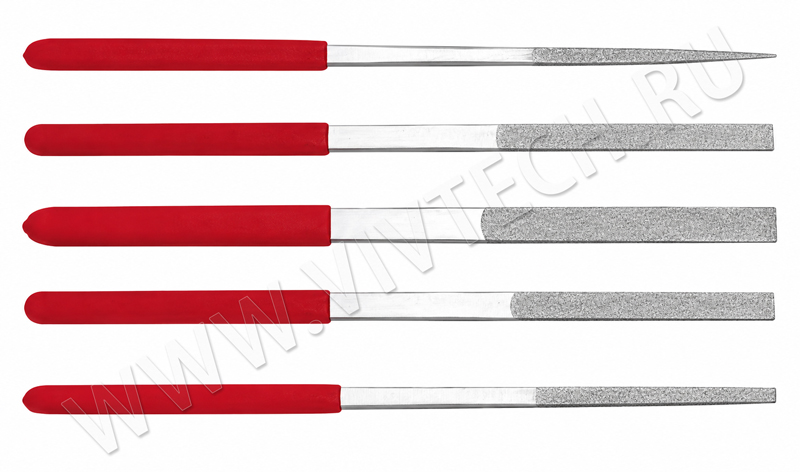

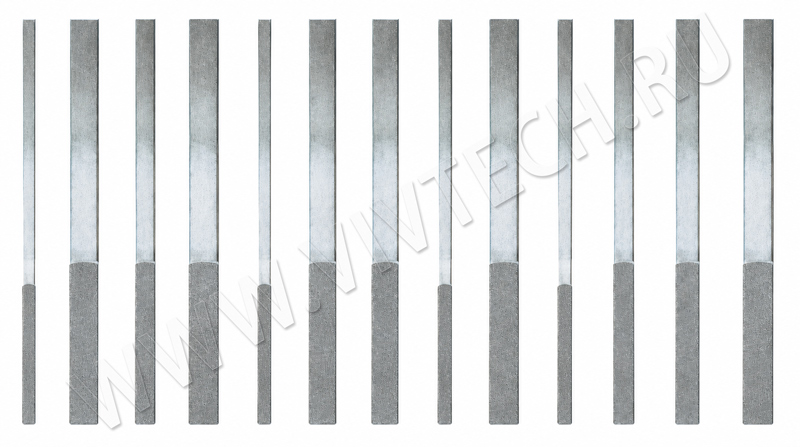

Тонкие плоские надфили PF-70. Представлены варианты с толщиной 0,5, 0,8 и 1,0 мм, ширина — 5,5 мм. Инструмент предназначен для работы с узкими пазами и небольшими участками, где важна малая толщина рабочей части.
Надфили PF-20 и PF-30. Эти серии отличаются размерами и диаметром хвостовика: 4,0 мм у PF-20 и 3,4 мм у PF-30. В наборах предусмотрено по десять надфилей различных форм. При выборе следует учитывать размеры инструмента и особенности обрабатываемой поверхности.

Конические алмазные надфили

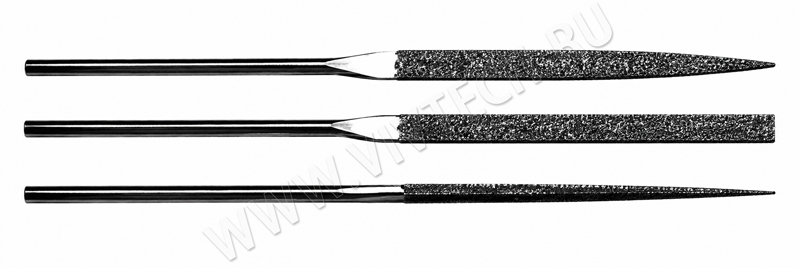

Конические надфили позволяют обрабатывать участки, где требуется соответствующая форма рабочего профиля. Они применяются для доводки небольших углублений, контуров и других зон сложной геометрии.

В каталоге представлены серии PTF-100 и CF-400, а также конические надфили Besdia CF-50.

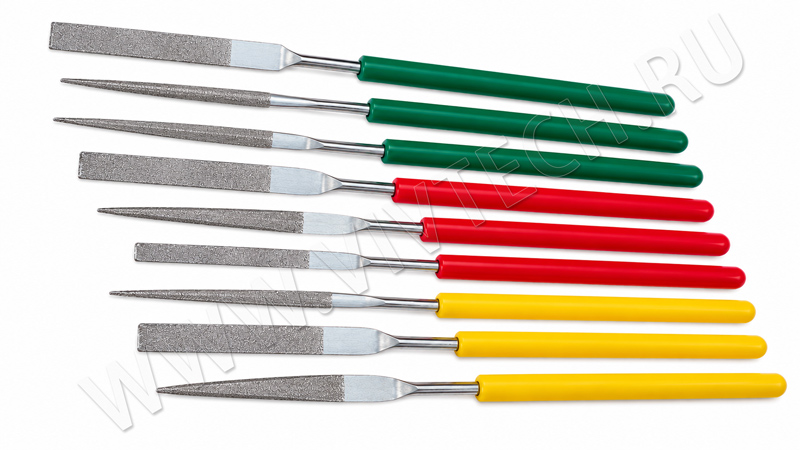

Серия PTF-100 включает варианты с различной зернистостью, в том числе 200, 400 и 600 для отдельных исполнений. Набор включает десять надфилей.
Серия CF-400 представлена инструментами с зернистостью 150, 400 и 600. Общая длина составляет 180 мм, длина абразивного покрытия — 40 мм. Набор CF-400 включает двенадцать надфилей.
Серия CF-50 включает конические надфили длиной 180 мм с различной длиной алмазного покрытия и зернистостью 150 или 200. Также предусмотрен комплект из пяти инструментов.

Алмазные рифлуары BF-60, BF-80 и BF-90

Алмазные рифлуары предназначены для ручной обработки поверхностей сложной формы, узких участков и контуров, к которым неудобно подводить обычный прямой надфиль.

В ассортименте представлены три основные серии:

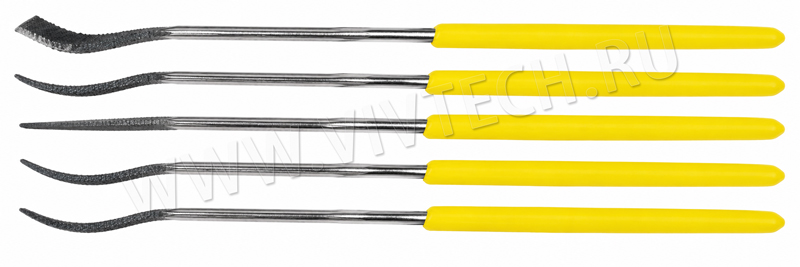

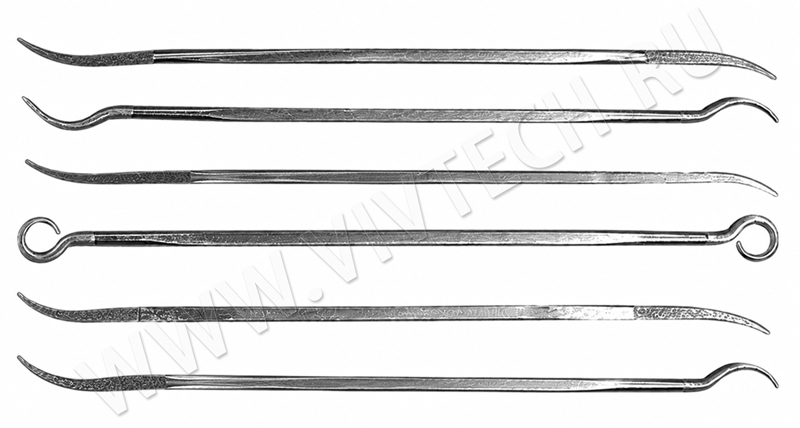

BF-60 — рифлуары с зернистостью 150, общей длиной 140 мм и длиной абразивного покрытия 30 мм. Набор содержит пять инструментов различных форм.
BF-80 — рифлуары с зернистостью 200, общей длиной 155 мм и покрытием длиной 30 мм. В комплект входят пять инструментов.

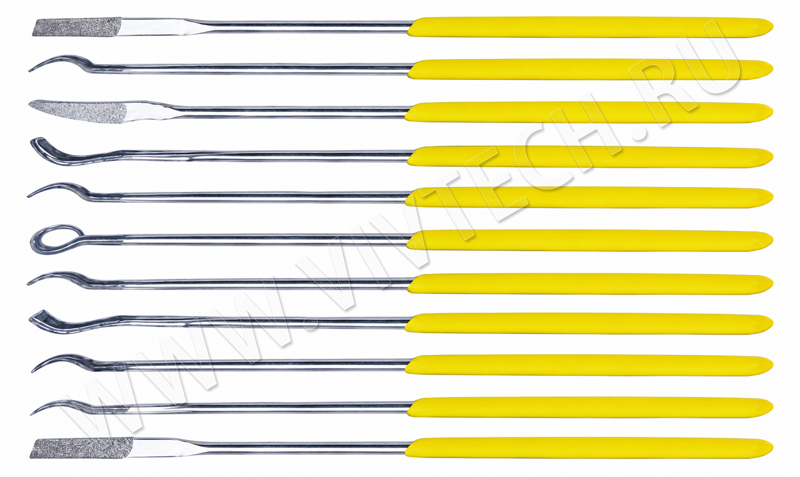

BF-90 Besdia — рифлуары с зернистостью 150, общей длиной 140 мм и длиной алмазного покрытия 20 мм. В наборе десять инструментов различных форм и размеров.

Выбор рифлуара зависит от профиля обрабатываемой поверхности, доступности рабочей зоны и требуемой точности. Различные формы инструмента позволяют выполнять ручную доводку небольших участков и сложных контуров.

Надфили IF-50 для обработки деталей

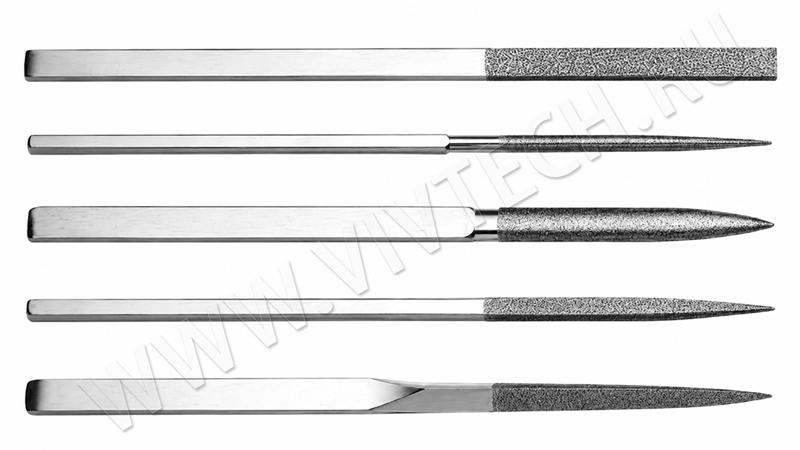

Серия IF-50 включает ручные надфили общей длиной 215 мм с длиной рабочей части 80 мм. Зернистость — 100. В комплект IF-500 входят десять инструментов различных форм.

Эта серия подходит для ручных слесарных и доводочных операций, при которых требуется более длинный инструмент и увеличенная рабочая поверхность. Конкретную форму надфиля следует выбирать в зависимости от геометрии детали и характера обработки.

Как выбрать ручной алмазный надфиль

При подборе надфиля учитывайте материал детали, форму рабочей части, зернистость, длину инструмента и размеры абразивного покрытия.

Для небольших участков можно рассмотреть стандартные игольчатые надфили PF-10. Если требуется обработать более протяжённую поверхность, подойдут модели PF-10L с увеличенной длиной покрытия или удлинённые PFL-10. Для узких пазов полезны тонкие плоские надфили PF-70, а для сложных контуров — конические надфили и рифлуары.

Зернистость выбирают с учётом требуемого съёма материала и качества поверхности. Для окончательной доводки важно последовательно переходить к более мелкому абразиву, очищая деталь между этапами обработки.

Купить алмазные надфили и рифлуары Besdia в ВИВТЕХ

Компания ВИВТЕХ предлагает ручные алмазные надфили и рифлуары Besdia для шлифовки, зачистки и точной доводки металлов, твёрдых сплавов, керамики, стекла и камня.

В каталоге представлены игольчатые, плоские и конические надфили, рифлуары BF-60, BF-80 и BF-90, а также комплекты инструментов различных форм и размеров.

Чтобы купить алмазные надфили или рифлуары, подобрать подходящую серию и уточнить наличие нужного артикула, обратитесь к специалистам ВИВТЕХ. Поможем выбрать инструмент с учётом материала, геометрии детали и требований к обработке поверхности.
