Масляные термостаты для пресс-форм предназначены для нагрева и точного поддержания заданной температуры технологической оснастки. В качестве теплоносителя используется специальное термостойкое масло, которое позволяет работать при температурах, значительно превышающих возможности стандартных водяных термостатов.
Масляные термостаты применяются в производстве изделий из пластмасс, при литье под давлением на термопластавтоматах, а также в других технологических процессах, где требуется стабильная высокая температура. Оборудование Marse позволяет поддерживать температуру теплоносителя до 300 °C и обеспечивает точное автоматическое регулирование рабочего процесса.
| Модель | SMART 5A 180 TS | SMART 2A | SMART 4A | SMART 5A | SMART 6 PLUS A300 TS | ||
|---|---|---|---|---|---|---|---|
| Теплоноситель | Масло | ||||||
| Температура нагрева,°С | 180 | 200 | 300 | ||||
| Мощность нагрева, кВт | 9-16 | 6-9 | 18-24-30 | 18-24-30 | 9-18-27-36 | 45-54-63-72 | |
| Мощность охлаждения, кВт | 120 | 20 | 40 | 80 | 85 / 230* | 120 / 230* | |
| Ёмкость бака, л | - | 20 | 35 | 70 | - | - | |
| Максимальный проток, л/мин | 60 | 60 | 60 / 200* | 200 | 60 | 90 | 200 |
| Максимальное давление, бар | 6 | 3,5 | 3,5 / 5.8* | 5,8 | 6 | ||
| Мощность насоса, кВт | 1 | 0,5 | 0,5 / 2,8* | 2,8 | 1 | 1,5 | 4 |
| Гидравл. соед. (нагрев) вх.вых |
3/4'' 3/4'' |
3/4'' 3/4'' | 3/4'' 3/4'' (1 1/2'' 1 1/2'')* | 1 1/2'' 1 1/2'' |
3/4'' 3/4'' |
1 1/4'' 1 1/4'' |
|
| Гидравл. соед. (охл) вх. вых |
3/4'' 3/4'' |
1/2'' 1/2'' | 1/2'' 1/2'' | 1/2'' 1/2'' | 3/4'' 3/4'' | 1'' 1'' | |
| Электроподключение, В/Ф/Гц | 400/3/50 | ||||||
| Габариты(Д/Ш/В), мм | 510х1000х930 | 325х610х700 | 355х750х790 | 510х1000х930 | 600х1200х1200 | 600х1200х1200 | |
| Вес, кг | 120 | 55 | 65 | 120 | 210 | 250 | |
* - опция
Масляный термостат используется в тех случаях, когда температура пресс-формы должна быть выше диапазона, доступного для стандартных водяных систем. Масло сохраняет рабочие свойства при высоких температурах и позволяет эффективно передавать тепло от нагревателя к пресс-форме.
Основная область применения — литьё пластмасс под давлением. Масляные термостаты устанавливаются совместно с термопластавтоматами и используются для температурного контроля пресс-форм при переработке высокотемпературных полимеров.
Оборудование также применяется:
Основное преимущество масляного термостата — возможность поддерживать высокую температуру пресс-формы без использования воды под высоким давлением.
Масло в качестве теплоносителя позволяет создавать стабильный температурный режим и точно регулировать нагрев. Это особенно важно при производстве изделий, для которых температура пресс-формы влияет на геометрию, внешний вид, качество поверхности и стабильность технологического процесса.
Использование масляного термостата позволяет:
Для высокотемпературных процессов масляный термостат является альтернативой водяным системам, когда рабочая температура превышает допустимый диапазон водяного теплоносителя.

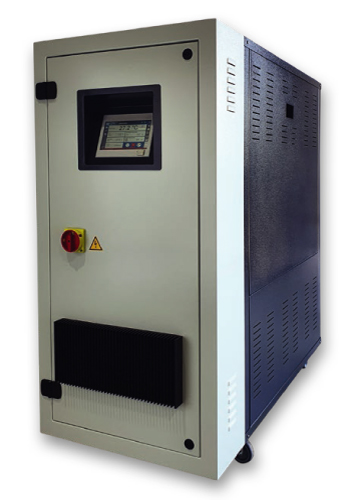

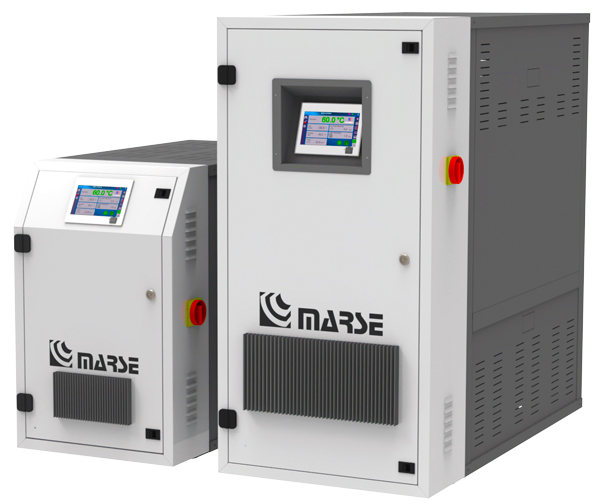

ВИВТЕХ поставляет масляные термостаты Marse SMART A для промышленного применения. В зависимости от модели максимальная температура нагрева составляет 180, 200 или 300 °C, а мощность нагрева находится в диапазоне от 6 до 72 кВт. Максимальный проток теплоносителя для отдельных исполнений достигает 200 л/мин.
Оборудование оснащается автоматической системой регулирования температуры с ПИД-контролем. В конструкции применяются магнитные насосы, системы контроля протечки и другие защитные функции. Для отдельных моделей доступны расширенные варианты управления и дополнительные опции.
В отличие от некоторых водяных термостатов, в масляных системах невозможно использовать прямое смешивание теплоносителя с охлаждающей жидкостью. Поэтому охлаждение выполняется через теплообменник, то есть является непрямым.
Такая конструкция позволяет контролируемо снижать температуру масла и поддерживать необходимый температурный режим технологического контура.
Эффективность охлаждения зависит от конкретной модели и параметров технологического процесса. При выборе оборудования учитываются требуемая температура, тепловая нагрузка пресс-формы, необходимая скорость нагрева и охлаждения, а также требуемый расход масла.

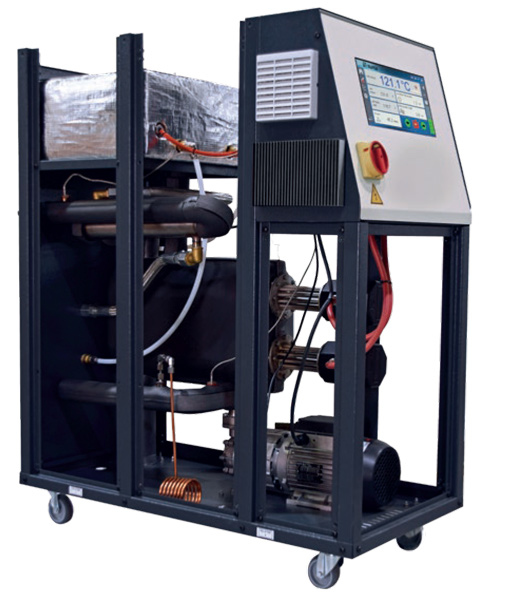

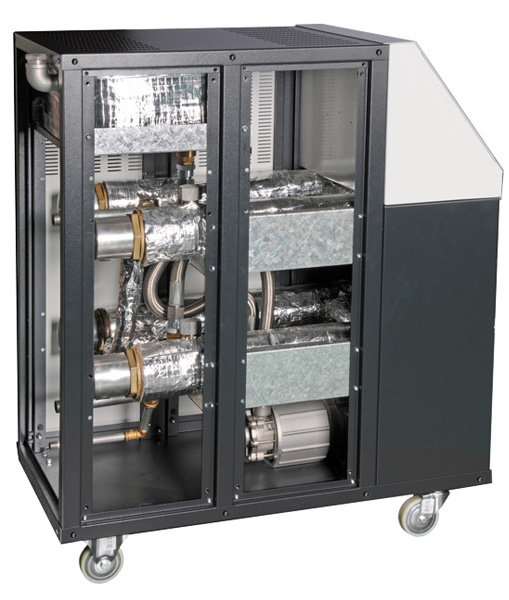

Масляный термостат представляет собой комплексную систему, включающую нагреватель, циркуляционный насос, теплообменник, систему управления и элементы защиты.
Автоматическое ПИД-регулирование обеспечивает поддержание заданной температуры с учетом текущего состояния теплоносителя. Контроллер постоянно отслеживает параметры системы и корректирует работу нагревателя.
Для высокотемпературного оборудования особое значение имеет безопасность. При работе масляного термостата нагреваются отдельные элементы установки, поэтому конструкция оснащается теплоизоляцией и защитными элементами.
Для расширения возможностей управления доступны интерфейсы RS485, 4–20 мА и 0–10 В, а также различные дополнительные опции.
Опции:
При выборе масляного термостата необходимо учитывать максимальную температуру технологического процесса, тепловую нагрузку пресс-формы и требуемую производительность циркуляции теплоносителя.
В первую очередь определяется необходимая температура масла. Для работы до 180 °C подходят соответствующие модели Marse, а для более высоких температур используются исполнения до 200 или 300 °C.
Также необходимо учитывать мощность нагрева, производительность насоса, давление в контуре, требуемую мощность охлаждения и характеристики каналов пресс-формы.
Правильно подобранный масляный термостат обеспечивает стабильный температурный режим и позволяет использовать возможности высокотемпературного процесса без избыточного расхода энергии и ресурсов.
ВИВТЕХ поставляет масляные термостаты Marse для пресс-форм, термопластавтоматов и других промышленных процессов. Мы поможем подобрать оборудование с учетом температуры, мощности нагрева, производительности насоса и параметров технологической оснастки.
При необходимости масляный термостат может комплектоваться дополнительными системами контроля протока, коллекторами, датчиками, насосами и другими опциями.
Если вам необходимо купить масляный термостат для пресс-форм или ТПА, специалисты ВИВТЕХ подберут подходящую модель Marse и предоставят техническую информацию по оборудованию.
Все термостаты могут быть оснащены автоматической системе контроля потока Marse MFM. для настройки и контроля протока каждого контура. Подробнее
