Установка для увеличения производительности экструзионно-выдувной машины

Фирма:

Описание:

Охлаждение – наиболее длительная и важная часть затвердевания изделия при выдуве. Так как пресс-форма охлаждает лишь внешнюю стенку изделия, полимерный материал испытывает дополнительную нагрузку. Кроме того, в этом случае увеличивается и время охлаждения изделия в пресс- форме.

Установка для заморозки сжатого воздуха CAC производства компании Blue Air Systems позволяет Вам производить охлаждение внутренней полости изделия, например, канистры или бочки воздухом охлаждённым до - 35°C.

Это позволяет увеличить производительность экструзионно-выдувной машины (ЭВМ) до 50% и улучшить качество продукции путём использования охлаждённого сжатого воздуха.

Система внутреннего охлаждения сжатым воздухом была разработана для особого интенсивного забора тепла из внутренней полости изделий при экструзионно-выдувном производстве.

Существуют 5 модификаций холодильных установок производительностью от 120 до 540 м³ воздуха, охлаждённого до температуры -35°C. Дорны выдува особой конструкции, изготовляются индивидуально под изделия Заказчика, что гарантирует охлаждение даже наиболее критичных мест на изделии и оптимальную циркуляцию холодного воздуха внутри него.

Принцип действия установки САС:

Система САС внутреннего охлаждения с использованием сухого сжатого воздуха глубокого охлаждения разработана специально для ускоренного, интенсивного отвода тепла из внутренней полости изделий в процессе экструзионно-выдувного формования. Стандартные установки обеспечивают объем технологического воздуха от 120 до 540 НмЗ/ч и подают на выходе сжатый воздух при температуре -35°С.

Выдувные дорны для продувки холодным технологическим воздухом изготавливаются по индивидуальным требованиям, что гарантирует оптимальную циркуляцию даже в наиболее критичных местах изделия. Специальные блоки выдувных клапанов надежно регулируют технологический воздух и весь процесс выдувания (существуют различные варианты исполнения в зависимости от технологии раздува).

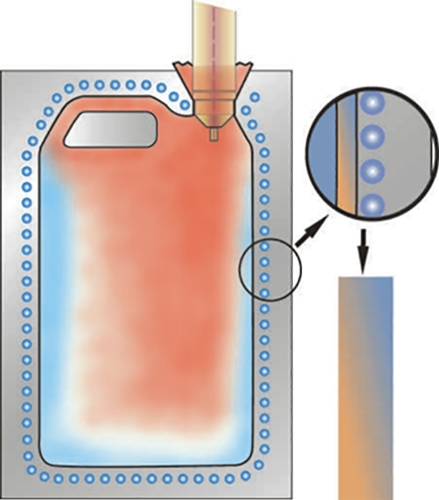

Процесс выдува изделия на экструзионно-выдувной машине с помощью обычного воздуха

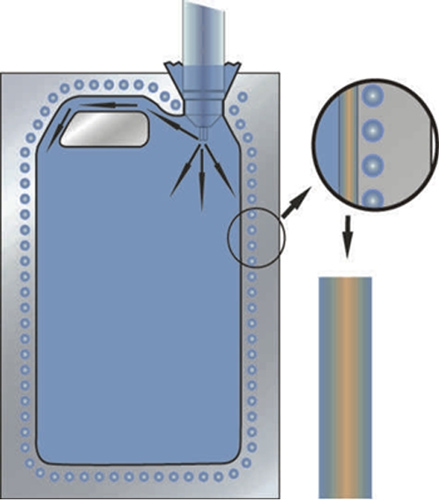

Процесс выдува на экструзионно выдувной машине с помощью подготовленного холодного воздуха с помощью установки Blue Air Systems CAC

Увеличение производительности ЗВМ на 23%

Для регулировки выдувного процесса используется блок клапанов высокого давления. Существуют несколько модификаций блоков для различных типов процесса выдува.

Специальные дорны для подачи воздуха, разрабатываются с учетом формы изделия заказчика.

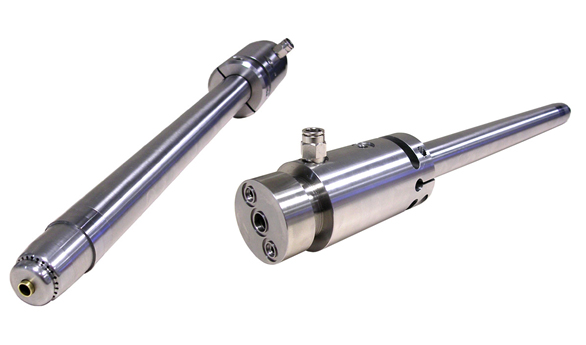

Специальные дорны для подачи воздуха в выдуваемое изделие

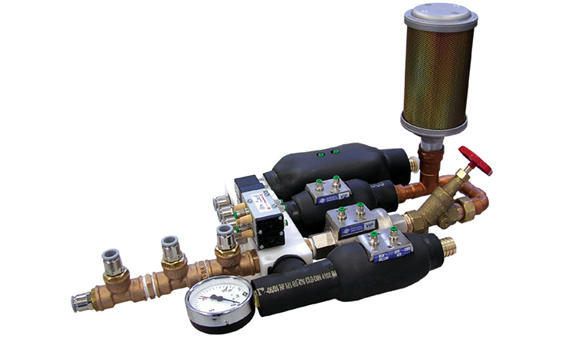

Блок клапанов высокого давления для установки Blue Air Systems CAC

Основные преимущества системы Blue Air Systems CAC для эуструзионно-выдувного производства

Значительное повышение качества изделия благодаря равномерному двухстороннему охлаждению выдуваемого изделия
Сокращение времени производственного цикла изделия и соответствующее увеличение производительности от 20 до 60% (в зависимости от размеров изделия и имеющейся дополнительной мощности производственной машины)
Быстрая окупаемость оборудования (мы производим ориентировочный расчет сроков окупаемости)
Совместимость с большинством типов выдувных машин
Минимальное электропотребление и отсутствие необходимости в техническом обслуживании
Легкая установка и эксплуатация с полностью автоматизированным управлением.

Технические характеристики установок для увеличения производительности экструзионно-выдувных машин

Модель	CAC 120	CAC 180	CAC 240	CAC 360	CAC 540
Номинальный проток воздуха, м³/ч	120	180	240	360	540
Минимальный проток воздуха, м³/ч	68	120	160	240	360
Максимальное давление, бар	10 / 15*	10 / 15*	10 / 15*	10 / 15*	10 / 15*
Требуемая мощность по холоду, кВт	5,0	7,6	10,1	15,2	23,0
Температура сжатого воздуха на выходе, ⁰С	-35	-35	-35	-35	-35
Потребляемая мощность, кВт	2,2	3,0	4,5	6,1	8,5
Соединения для входа сжатого воздуха, Ø дюйм	1"	1"	1"	1 1/2"	1 1/2"
Соединения для выхода сжатого воздуха, Ø дюйм	1"	1"	1"	1 1/2"1	1 1/2"
Соединения для входа охлаждённой воды , Ø дюйм	1/2"	1/2"	1/2"	1/2"	1/2"
Соединения для выхода охлаждённой воды , Ø дюйм	1/2"	1/2"	1/2"	1/2"	1/2"
Вес, кг	277	280	310	440	490
Габаритные размеры (B x T x H), мм	680 х 640 х 1103			990 х 880 х 1613

*- Возможна поставка специальных моделей с максимальным давлением 15 бар;

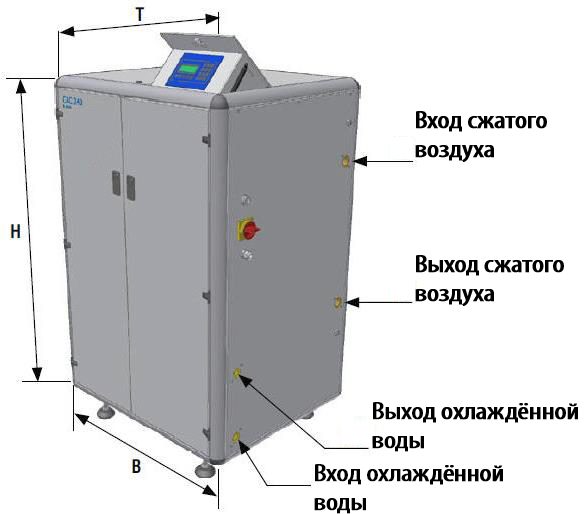

Габаритные размеры установки Bluer Air System CAC

Электропотребление: 3 х 380, 50Гц

Температура охлажденной воды: макс. 15⁰С, мин 2⁰С

Примеры увеличения производительности и улучшения качества изделий:

1. Флакон для косметического лосьона:

Исходные данные:
Машина: Battenfeld
Давление сжатого воздуха: 7бар
Темп. охлажденной воды: 9°C
Темп. сжатого воздуха: 28°C
Метод выдува:беспрерывный выдув
CAC-модель: CAC 180
Кол-во производственных машин: 2
Кол-во станций: 2
Кол-во мест: 3

Вес изделия: 0,055кг
Объем: 0,9л
Температура сжатого воздуха: -28°C
Потребление сжатого воздуха: 85м3/ч
Материал: HDPD
Цикл: 13,2сек
Уменьшение цикла: 18,2%
Увеличение производительности: 22,2%
Время окупаемости оборудования 56 дней

2. Флакон для геля для душа:

Исходные данные
Машина: Bekum
Давление сжатого воздуха: 8бар
Темп. охлажденной воды: 9°C
Темп. сжатого воздуха: 34°C
Метод выдува: обычный воздух
CAC-модель: CAC 120
Кол-во производственных машин: 2
Кол-во станций: 2
Кол-во мест: 3

Вес: 0,032кг
Объём: 0,3л
Материал: HDPE
Потребление сжатого воздуха: 33м3/ч
Температура сжатого воздуха: -29°C
Цикл: 11,8 сек
Уменьшение цикла: 19,5%
Увеличесние производительности: 24,2%
Время окупаемости оборудования 77дней

3. Канистра для химических жидкостей:

Исходные данные
Машина: Kautex
Давление сжатого воздуха: 8бар
Темп охлажденной воды: 8°C
Темп сжатого воздуха: 30°C
Метод выдува: обычный воздух
CAC-модель: CAC 120
Кол-во производственных машин: 1
Кол-во станций: 1
Кол-во мест: 1

Вес изделия: 0,450кг
Объём: 10л
Температура сжатого воздуха: -31°C
Потребление сжатого воздуха: 107 м3/ч
Цикл: 22,2 сек
Уменьшение цикла: 27,4%
Увеличение производительности 37,7%
Время окупаемости оборудования 58 дней

4. Канистра для жидкости для мытья посуды:

Исходные данные
Машина: Comec
Давление сжатого воздуха: 8 бар
Температура охлаждаемой воды: 10°C
Температура сжатого воздуха: 32°C
Метод выдува: обычный воздух
CAC-модель: CAC 120
Кол-во производственных машин: 2
Кол-во станций: 1
Кол-во мест: 1

Вес: 0,180кг
Объём: 3л
Материал: HDPE
Потребление сжатого воздуха: 95 м3/ч
Температура сжатого воздуха: -30°C
Цикл: 14 сек
Уменьшение цикла: 21,5%
Увеличесние производительности: 27,3%
Время окупаемости оборудования: 75 дней
