Двухплитный термопластавтомат SONLY U1000/1100TSDK

Фирма:

Описание:

Гидравлический ТПА SONLY серии TSDK

Усилием смыкания 1000 / 1100 т;
Расстояние между колонн 1280х1180 мм;
Объем впрыска от 2957 до 7164 см³ в зависимости от модификации шнека
Подходит для среднегабаритных изделий

Технические характеристики двухплитного термопластавтомата
SONLY U1000/1100TSDK

Модель термопластавтомата		SONLY U1000/1100TSDK
Международное обозначение		6714				8912				11603
Типоразмер шнека		A	B	C	D	A	B	C	D	A	B	C	D
Узел впрыска
Диаметр шнека	мм	90	100	110	120	100	110	120	130	110	120	130	140
Соотношение длины к диаметру шнека	L/D	24,4	22	20	18,3	24,2	22	20,2	18,6	24	22	20,3	18,9
Теоретический объем впрыска	см³	2957	3650	4417	5256	4239	5129	6104	7164	5651	6725	7893	9154
Теоретический вес впрыска (PS)	г	2691	3322	4019	4783	3858	4668	5555	6519	5143	6120	7183	8330
Давление впрыска	МПа	227	184	152	128	210	174	146	125	205	172	147	126
Cкорость впрыска.	см³/сек	585	723	875	1041	759	918	1093	1283	911	1084	1272	1476
Линейная скорость впрыска	мм/сек	92,2				96,7				95,6
Ход шнека	мм	465				540				595
Максимальная скорость вращения шнека	об/мин	109				111				103
Узел смыкания
Усилие запирания	кН	10000/11000
Усилие открытия пресс-формы	кН	875

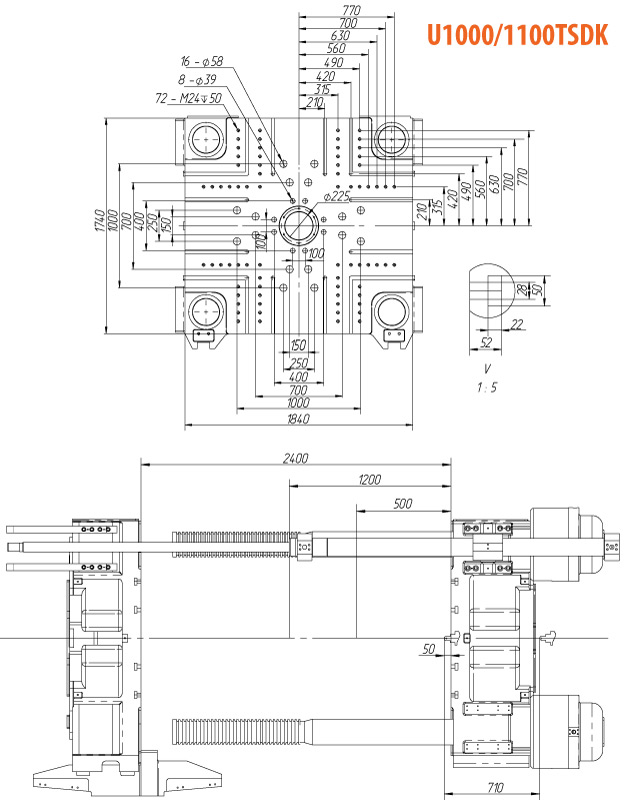

Размер плит	мм	1840 х 1740
Расстояние между колонн	мм	1280 х 1180
Максимальная толщина пресс-формы	мм	500
Минимальная толщина пресс-формы	мм	1200
Ход раскрытия	мм	1900
Максимальный ход подвижной плиты	мм	2400
Усилие толкателей	кН	274
Максимальный ход толкателей	мм	360
Количество толкателей	шт	25
Другие характеристики
Давление в гидросистеме	мПа	16 / 25				16 / 25				16 / 25
Мощность двигателя	кВт	34+34+34				43+43				34+34+34
Мощность нагревательных элементов	кВт	70				90				97
Количество нагревателей мат. цилиндра	шт	6+1				7+1				7+1
Объем бака	л	1000				1200				1400
Максимальный вес пресс-формы	т	19				19				19
Вес	т	41+11				41+12				40+14
Габаритные размеры	м	10,9 х 3,4 х 3,0				10,9 х 3,4 х 3,0				11,9 х 3,4 х 3,0
