Ротаметры Marse серии ZR и ZS предназначены для измерения и регулировки расхода воды в системах охлаждения пресс-форм, термопластавтоматов и другого оборудования для переработки пластмасс.
Это стандартное решение для водяных контуров с рабочей температурой до 95 °C. Ротаметр позволяет визуально контролировать расход жидкости и при необходимости регулировать его встроенным клапаном.
Серии ZR и ZS выпускаются в конфигурациях от 1 до 12 зон и отличаются прежде всего способом подключения.
| Количество зон | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер А, мм | 75 | 126 | 179 | 231 | 284 | 339 | 392 | 444 | 497 | 552 | 607 | 659 |

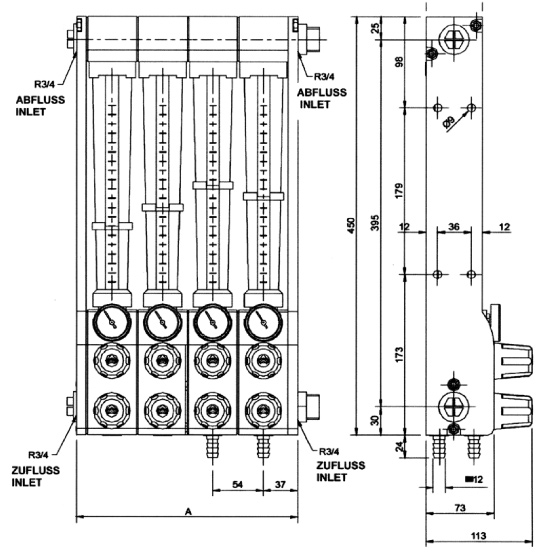

Чертеж ротаметра для пресс-формы Marse
Как подключить ротаметр к пресс-форме
Основное различие серий заключается в типе соединения.

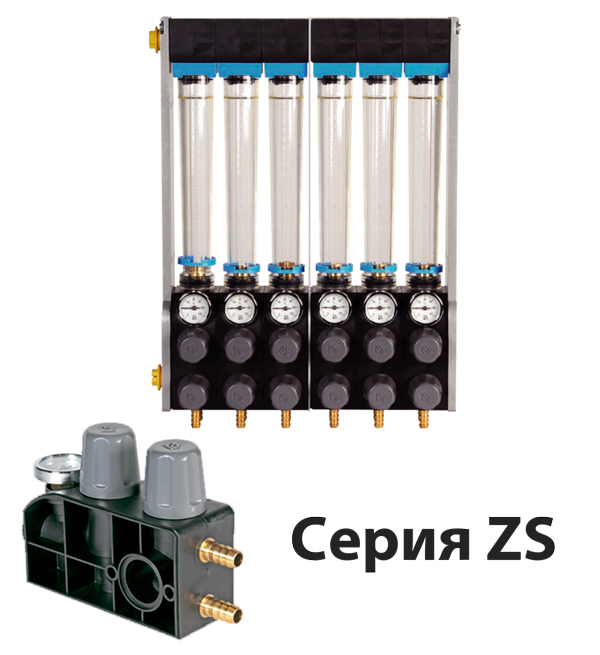

ZS оснащается запрессованным латунным штуцером типа «ёлочка» для подключения шланга диаметром 12 мм.

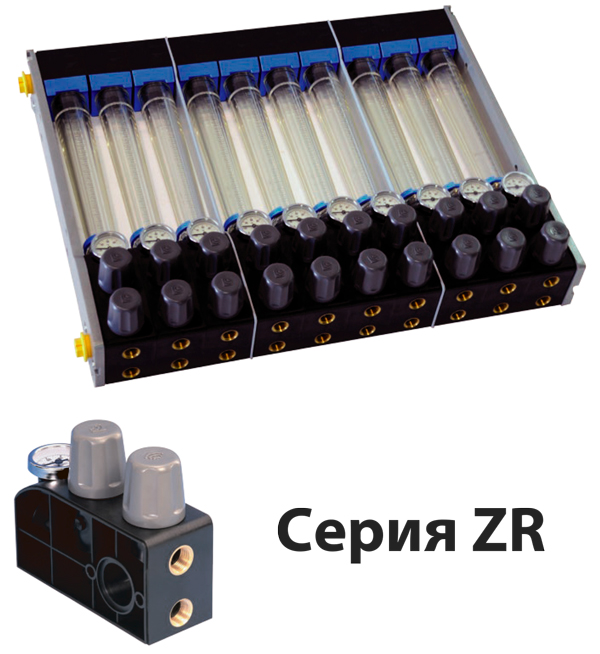

ZR имеет латунную втулку с внутренней резьбой 3/8".
Благодаря двум вариантам подключения можно подобрать ротаметр под существующую систему охлаждения и способ монтажа.

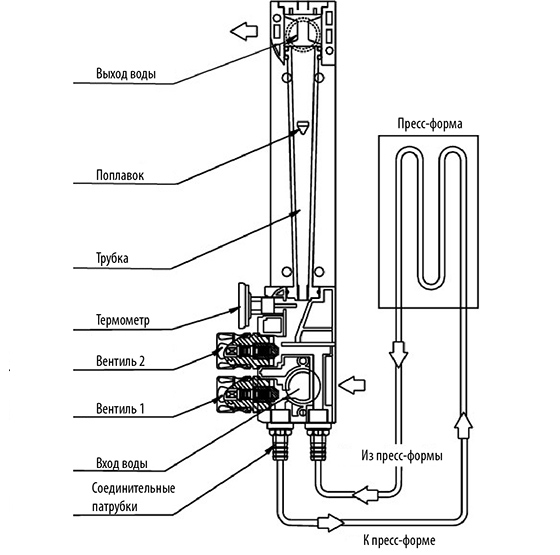

Вода проходит через прозрачную измерительную трубку, внутри которой установлен поплавок.
Под действием потока поплавок перемещается вверх. Его положение относительно шкалы показывает текущий расход жидкости.
Конструкция позволяет оператору визуально контролировать проток без подключения сложной электронной системы измерения.
Прозрачная измерительная трубка выполнена из полиамида PA 12. Корпус изготовлен из стеклонаполненного полиамида PA 6 с содержанием стекловолокна 30%.
Регулирующие краны и соединения выполнены из латуни. В стандартной комплектации предусмотрен встроенный термометр для визуального контроля температуры воды.
Уплотнения выполнены из EPDM с твёрдостью 70 Shore.
Наиболее распространённое применение — контроль охлаждающих контуров пресс-форм.

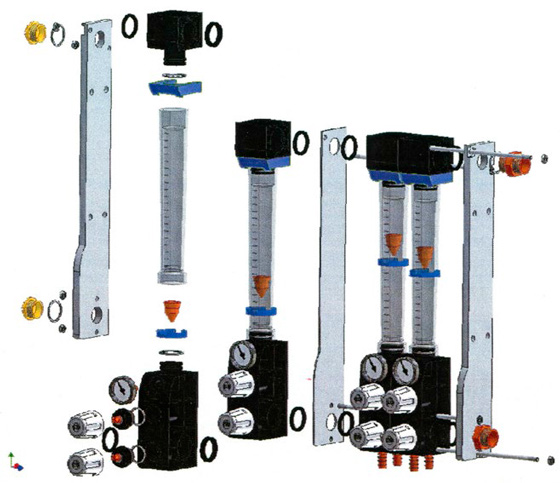

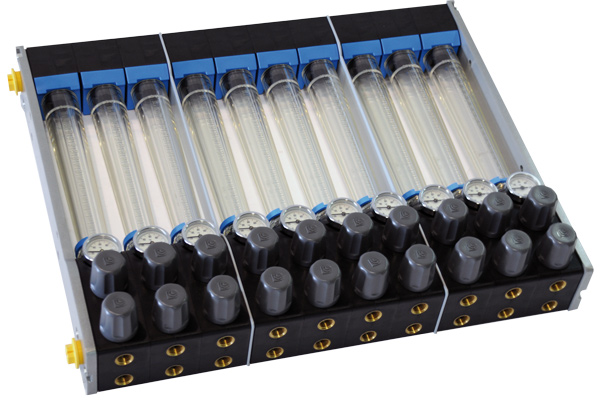

Для многоконтурной оснастки можно использовать сборные ротаметры на несколько зон. Серия предусматривает конфигурации от 1 до 12 каналов.
Длина сборки увеличивается в зависимости от количества зон: для одной зоны размер A составляет 75 мм, для 12 зон — 659 мм.
Ротаметры ZR и ZS используются в:
Выбор между сериями определяется прежде всего способом подключения.
ZS подходит для соединения со шлангом Ø12 мм через штуцер типа «ёлочка».
ZR выбирают при необходимости резьбового подключения 3/8".
Количество измерительных зон определяется числом контролируемых контуров.
Если рабочая температура превышает 95 °C, следует рассматривать высокотемпературные ротаметры RWFR 120 или RWFR 160.
Компания «ВИВТЕХ» поставляет стандартные ротаметры Marse ZR и ZS для систем охлаждения пресс-форм и промышленного оборудования.
Чтобы купить ротаметр для воды Marse ZR или ZS, получить цену, технические характеристики и помощь в подборе количества зон и типа подключения, обратитесь к специалистам «ВИВТЕХ».
