Электрический ТПА SONLY серии U130TSEK
| Модель термопластавтомата | U130TSEK | |||||||||
| Спецификация | L | M | N | |||||||
| Типоразмер шнека | A | B | C | A | B | C | A | B | C | |
| Узел впрыска | ||||||||||
| Диаметр шнека | мм | 24 | 28 | 32 | 28 | 32 | 36 | 32 | 36 | 40 |
| Соотношение длины к диаметру шнека | L/D | 21 | 21 | 19 | 24 | 21 | 18,7 | 23,6 | 21 | 19 |
| Теоретический объем впрыска | см3 | 49,7 | 67 | 88 | 80 | 104,5 | 132,3 | 120,6 | 152,6 | 188,4 |
| Теоретический вес впрыска (PS) | г | 45,3 | 61 | 80 | 72,8 | 95,1 | 120,4 | 109,7 | 138,9 | 171,4 |
| Давление впрыска | мПа | 255 | 220 | 168 | 261 | 200 | 158 | 253 | 200 | 162 |
| Теоретическая линейная скорость впрыска | мм/сек | 350 | ||||||||
| Максимальная скорость вращения шнека | об/мин | 400 | ||||||||
| Узел смыкания | ||||||||||
| Усилие запирания | т | 1300 | ||||||||
| Максимальный ход подвижной плиты | мм | 380 | ||||||||
| Расстояние между колонн | мм | 470х 420 | ||||||||
| Максимальная толщина пресс-формы | мм | 480 | ||||||||
| Минимальная толщина пресс-формы | мм | 180 | ||||||||
| Максимальный ход толкателей | мм | 100 | ||||||||
| Усилие толкателей | кН | 30 | ||||||||
| Количество толкателей | шт | 4+1 | ||||||||
| Диаметр установочного отверстиянеподвижной плиты | мм | 125 | ||||||||
| Другие характеристики | ||||||||||
| Мощность нагревательных элементов | кВт | 8,0 | 10,5 | 14,0 | ||||||
| Мощность двигателей | кВт | 25+16+21 |
30+16+21 |
40+16+21 | ||||||
| Вес | кг | 4100 | 4400 | 4700 | ||||||
| Габаритные размеры | мм | 4800 х 1350 х 1800 |
4970 х 1400 х 1730 |
|||||||

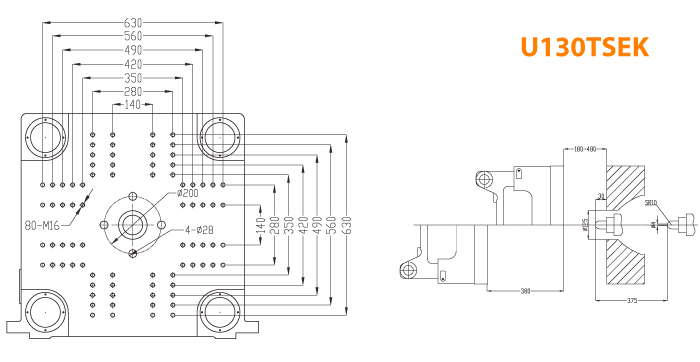

Размеры плит термопластавтомата SONLY U130TSEK
