Гидравлический ТПА SONLY серии F9
| Международное обозначение | 660 | |||
| Типоразмер шнека | A | B | C | |
| Узел впрыска | ||||
| Диаметр шнека | мм | 40 | 45 | 48 |
| Соотношение длины к диаметру шнека | L/D | 24,8 | 22 | 20,6 |
| Теоретический объем впрыска | см3 | 314,0 | 397,4 | 452,2 |
| Теоретический вес впрыска (PS) | г | 285,7 | 361,3 | 411,5 |
| Давление впрыска | мПа | 210,0 | 165,9 | 145,8 |
| Линейная скорость впрыска | мм/сек | 180 | ||
| Скорость впрыска | г/сек | 208,0 | 263,2 | 299,5 |
| Максимальная скорость вращения шнека | об/мин | 250 | ||
| Узел смыкания | ||||
| Усилие запирания | т | 180 | ||
| Максимальный ход подвижной плиты | мм | 430 | ||
| Расстояние между колонн | мм | 510 х 467 | ||
| Максимальная толщина пресс-формы | мм | 500 | ||
| Минимальная толщина пресс-формы | мм | 170 | ||
| Максимальный ход толкателей | мм | 130 | ||
| Усилие толкателей | кН | 41 | ||
| Количество толкателей | шт | 4+1 | ||
| Диаметр установочного отверстия неподвижной плиты | мм | 125 | ||
| Другие характеристики | ||||
| Давление в гидросистеме | мПа | 17,5 | ||
| Мощность двигателя (сервопривод) | кВт | 37 | ||
| Мощность нагревательных элементов | кВт | 13,2 | ||
| Объем бака | л | 210 | ||
| Вес | кг | 5300 | ||
| Габаритные размеры | мм | 5200 х 1260 х 2030 | ||
Размеры плит термопластавтомата SONLY U180TS-F9

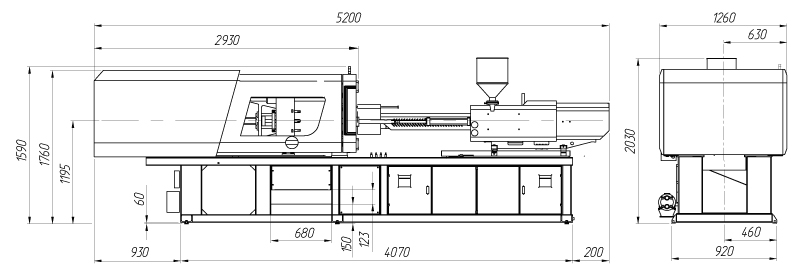

Габаритные размеры термопластавтомата SONLY U180TS-F9
