Гидравлический ТПА SONLY серии TS
| Модель | U1680TS | ||||
| Международная спецификация | 11573 | ||||
| Шнек | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 110 | 120 | 130 | 140 |
| Отношение L/D | 24 | 22 | 20,3 | 18,9 | |
| Теоретический объем впрыска | см3 | 5654 | 6729 | 7897 | 9158 |
| Вес впрыска | г | 5154 | 6123 | 7186 | 8335 |
| Давление впрыска | мПа | 204,7 | 172,0 | 146,6 | 126,4 |
| Максимальная скорость вращения шнека | об/мин | 96 | |||
| Узел смыкания | |||||
| Усилие запирания | кН | 15500 | |||
|
Максимальное открытие пресс-формы |
мм | 1400 | |||
| Расстояние между колонн | мм | 1480 х 14300 | |||
| Максимальная толщина пресс-формы | мм | 1300 | |||
| Минимальная толщина пресс-формы | мм | 530 | |||
| Максимальный ход толкателей | мм | 350 | |||
| Усилие толкателей | кН | 246 | |||
| Количество толкателей | шт | 20+1 | |||
| Другие характеристики | |||||
| Диаметр установочного отверстия | мм | 250 | |||
| Давление в системе | мПа | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 55+55 | |||
| Мощность двигателя (версия с серводвигателем) | кВт | 45+45+45 | |||
| Мощность нагревательных элементов | кВт | 97 | |||
| Объем бака | л | 1600 | |||
| Вес | кг | 18000+47000 | |||
| Габаритные размеры | мм |
6900 х 2500 х 3700 8900 х 3400 х 2900 |
|||

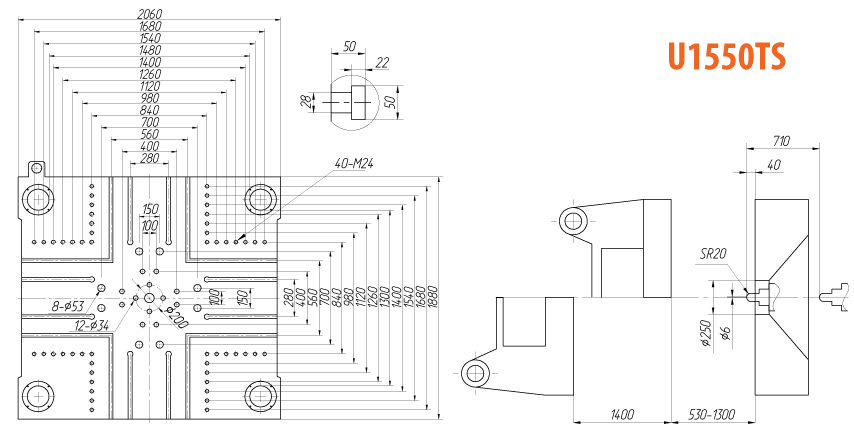

Размеры плит термопластавтомата SONLY U1550TS

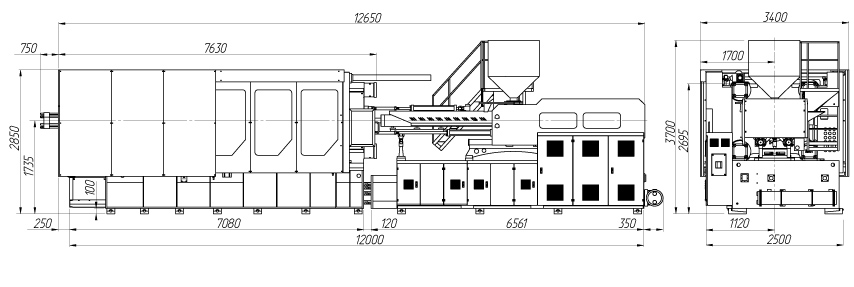

Габаритные размеры термопластавтомата SONLY U1550TS
