SONLY U218TS — горизонтальный гидравлический термопластавтомат с усилием смыкания 218 т (2180 кН) для производства пластиковых изделий методом литья под давлением. Модель относится к серии SONLY TS и предназначена для серийного производства изделий из термопластичных полимеров.
Термопластавтомат может комплектоваться шнеком диаметром 45, 50 или 55 мм. В зависимости от модификации теоретический объем впрыска составляет 460, 569 или 688 см³, а масса впрыска полистирола — 419, 518 или 627 г. Максимальная скорость вращения шнека — 180 об/мин.
Рабочая зона SONLY U218TS рассчитана на установку пресс-форм с расстоянием между колоннами 565×525 мм. Максимальная толщина пресс-формы составляет 530 мм, минимальная — 200 мм. Максимальный ход толкателей — 150 мм, усилие толкателей — 70 кН.
| Модель | U218TS | |||
| Международная спецификация | 1067 | |||
| Шнек | A | B | C | |
| Узел впрыска | ||||
| Диаметр шнека | мм | 45 | 50 | 55 |
| Отношение L/D | 24,4 | 22 | 20 | |
| Теоретический объем впрыска | см3 | 460 | 569 | 688 |
| Теоретический вес впрыска (PS) | г | 419 | 518 | 627 |
| Давление впрыска | мПа | 227,5 | 184,3 | 152,3 |
| Максимальная скорость вращения шнека | об/мин | 180 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 2180 | ||
| Максимальное открытие пресс-формы | мм | 520 | ||
| Расстояние между колоннами | мм | 565 х 525 | ||
| Максимальная толщина пресс-формы | мм | 530 | ||
| Минимальная толщина пресс-формы | мм | 200 | ||
| Максимальный ход толкателей | мм | 150 | ||
| Усилие толкателей | кН | 70 | ||
| Количество толкателей | шт | 8+1 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 160 | ||
| Давление в системе | мПа | 16 | ||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 18,5 | ||
| Мощность двигателя (версия с серводвигателем) | кВт | 22 | ||
| Мощность нагревательных элементов | кВт | 16,3 | ||
| Объем бака | л | 230 | ||
| Вес | кг | 7000 | ||
| Габаритные размеры | мм | 5940 х 1360 х 2200 | ||

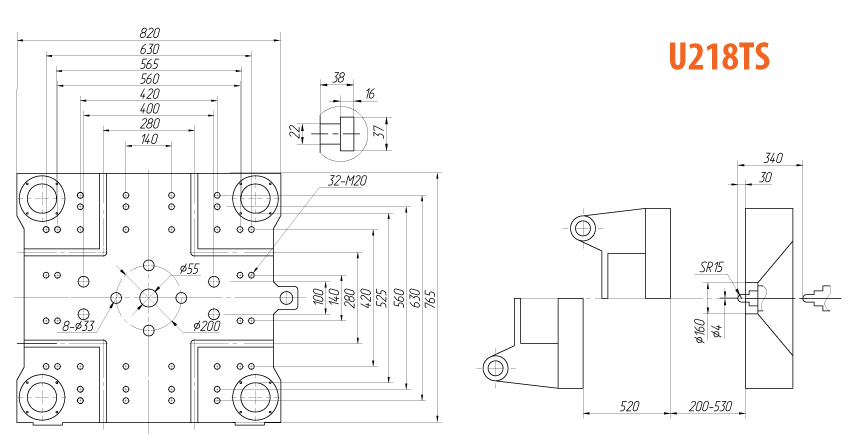

Размеры плит термопластавтомата SONLY U218TS

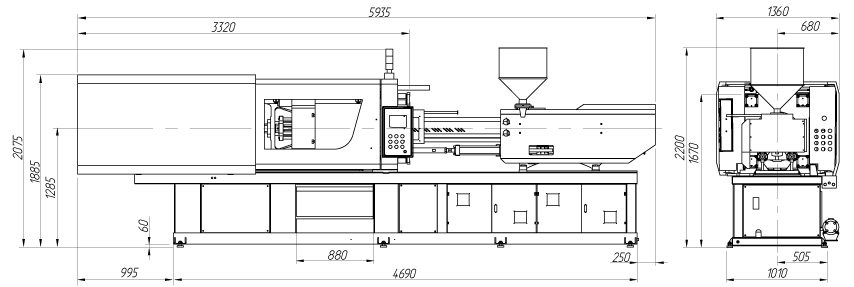

Габаритные размеры термопластавтомата SONLY U218TS
SONLY U218TS предназначен для стабильного серийного производства пластиковых изделий среднего размера. Термопластавтомат может использоваться при изготовлении технических деталей, корпусов, элементов оборудования, бытовых изделий и другой продукции методом литья под давлением.
Для эффективной работы важно согласовать параметры узла впрыска и узла смыкания с конкретной пресс-формой. ВИВТЕХ осуществляет подбор комплектации и может оснастить производственный участок периферийным оборудованием для подготовки и переработки полимеров.
