Гидравлический ТПА SSF 520
| Модель | SSF520 | |||
| Типоразмер шнека |
A |
B | C | |
| Узел Впрыска | ||||
| Диаметр шнека | мм | 25 | 28 | 32 |
| Отношение L/D | - | 22,6 | 20,2 | 17,7 |
| Теоретический объем впрыска | см3 | 56 | 70 | 92 |
| Вес впрыска(PS) | г | 51 | 64 | 84 |
| Пластификация | г/сек | 5,6 | 6,9 | 8,8 |
| Скорость впрыска | г/сек | 39 | 48 | 65 |
| Максимальное давление впрыска | МПа | 265 | 211 | 162 |
| Максимальная скорость вращения шнека | об/мин | 200 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 520 | ||
| Максимальное открытие пресс-формы | мм | 270 | ||
| Расстояние между колоннами | мм | 300 х 300 | ||
| Максимальная толщина пресс-формы | мм | 340 | ||
| Минимальная толщина пресс-формы | мм | 100 | ||
| Максимальный ход толкателей | мм | 70 | ||
| Усилие толкателей | кН | 25 | ||
| Количество толкателей | шт. | 1 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 100 | ||
| Давление в гидросистеме | МПа | 16 | ||
| Мощность насоса | кВт | 5,5 | ||
| Мощность серводвигателя | кВт | 7,5 | ||
| Мощность нагревательных элементов | кВт | 4,7 | ||
| Объем бака | л | 115 | ||
| Вес | т | 2,2 | ||
| Габаритные размеры | мм | 3300 х 1100 х 1600 | ||

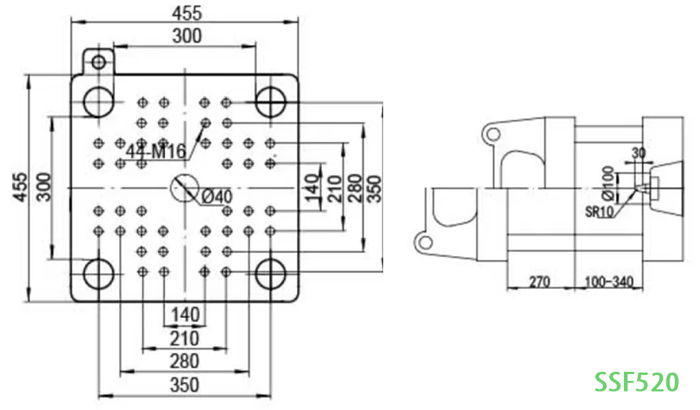

Чертежи плит термопластавтомата SSF520
