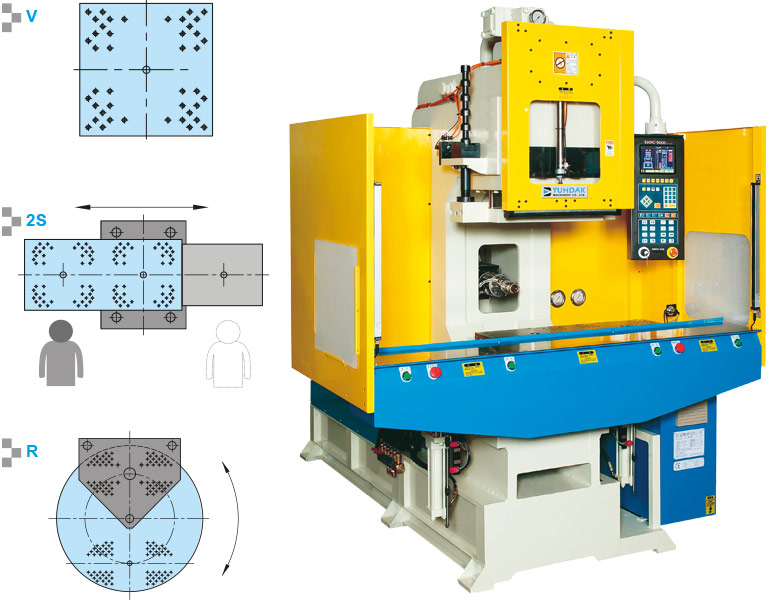

YUHDAK YC — бесколонные вертикальные термопластавтоматы с горизонтальным узлом впрыска и открытой рабочей зоной. Такая конструкция обеспечивает удобный доступ к пресс-форме и упрощает загрузку закладных элементов и извлечение готовых деталей. В зависимости от модели машина может комплектоваться фиксированным, выдвижными или поворотным столом.
Доступные исполнения:
| Модель | YC-40 |
YC-60 |
YC-90 |
YC-120 |
|||||||||||||||||
| Исполнение | V | 2S | R | V | 2R | R | V | 2R |
|
R | V | 2R |
|
R | |||||||
| Узел впрыска | |||||||||||||||||||||
| Диаметр шнека | мм | 28 | 36 | 32 |
40 |
34 | 42 | 38 | 50 | ||||||||||||
| Давление впрыска | кгс/см2 | 2008 | 1215 | 1914 | 1225 | 1931 | 1265 | 2079 | 1200 | ||||||||||||
| Теоретический объем впрыска | см3 | 83 | 137 | 124 | 194 | 149 | 228 | 204 | 353 | ||||||||||||
| Максимальный вес впрыска (PS) | гр | 74 | 123 | 112 | 175 | 134 | 205 | 183 | 319 | ||||||||||||
| Объемная скорость впрыска | см3/сек | 46 | 78 | 56 | 92 | 67 | 108 | 81 | 141 | ||||||||||||
| Узел смыкания | |||||||||||||||||||||
| Усилие смыкания | т | 40 | 60 | 90 | 120 | ||||||||||||||||
| Ход открытия пресс-формы | мм | 200 | 200 | 250 | 300 | ||||||||||||||||
| Максимальный просвет | мм | 375 | 400 | 500 | 550 | ||||||||||||||||
| Минимальная толщина пресс-формы | мм | 175 | 200 | 250 | 250 | ||||||||||||||||
| Расстояние между колон (Г х В) | мм | 420 х 240 | 480 х 280 | 580 х 380 | 650 х 420 | ||||||||||||||||
| Гидравлическое усилие выталкивателя | т | 1,7 | 1,7 | 2,7 | 2,7 | ||||||||||||||||
| Ход толкателей | мм | 40 | 40 | 40 | 40 | ||||||||||||||||
| Высота от стола до сопла | мм | 140±25 | 140±250 | 150±25 | 150±25 | ||||||||||||||||
|
Расстояние от сопла до центра пресс-формы |
мм | мин. 75 | мин. 75 | мин. 125 | мин. 125 | ||||||||||||||||
| Подвижный узел (стол 2S) | |||||||||||||||||||||
| Ход перемещения | мм | 450 | 500 | 600 | 650 | ||||||||||||||||
| Размер стола | мм | 870x240 | 980х280 | 780х380 |
1290x420 |
||||||||||||||||
| Подвижный узел (поворотный стол R) | |||||||||||||||||||||
| Ход перемещения | мм |
|
|
Ø750 |
|
Ø856 |
|
Ø980 |
|
Ø1172 | |||||||||||
| Другие характеристики | |||||||||||||||||||||
| Мощность двигателя | кВт |
5,5 |
5,5+2,2 |
7,5 |
7,5+2,2 |
11,1 |
11,1+2,2 |
14,9 |
14,9+2,2 |
||||||||||||
| Мощность нагревателей | кВт | 4,5 | 6,0 | 7,5 | 9,5 | ||||||||||||||||
|
Объем гидравлического бака |
л | 200 | 220 | 250 | 300 | ||||||||||||||||
| Габаритные размеры (Д х Ш х В) | Д (м) | 2,5 | 2,6 | 3,0 | 2,7 | 2,8 | 3,3 | 2,9 | 3,0 | 3,7 | 3,0 |
3,0 |
4,2 |
||||||||
| Ш (м) | 1,3 | 1,4 | 1,4 | 1,3 | 1,4 | 1,4 | 1,5 | 1,6 | 1,6 | 1,6 | 1,7 | 1,7 | |||||||||
| В (м) | 2,5 | 2,6 | 2,7 | 2,6 | 2,7 | 2,8 | 2,7 | 2,8 | 2,9 | 3,0 | 3,0 | 3,1 | |||||||||
| Вес | т | 3,5 | 4,0 | 4,8 | 4,1 | 4,6 | 5,5 | 5,5 | 6,0 | 7,2 | 7,0 | 1,8 | 9,5 | ||||||||
