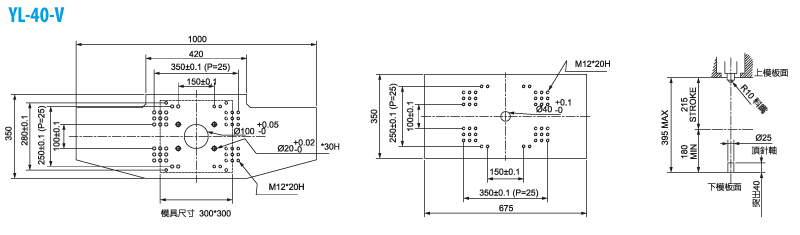

Бесколонный вертикальный термопластавтомат YUHDAK YL-40-V

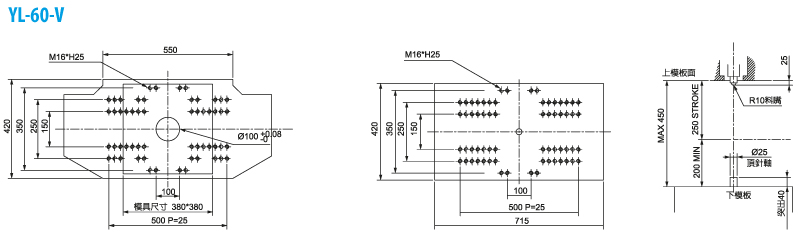

Бесколонный вертикальный термопластавтомат YUHDAK YL-60-V

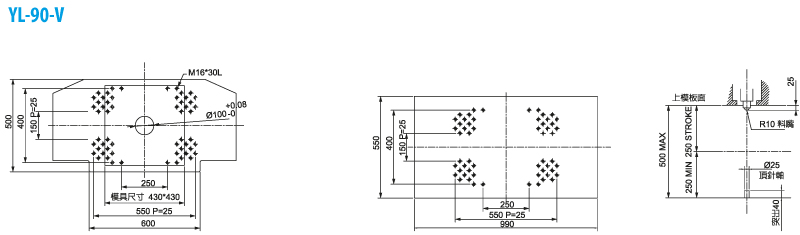

Бесколонный вертикальный термопластавтомат YUHDAK YL-90-V

Главная Оборудование Термопластавтоматы (ТПА) для литья пластмасс Вертикальные термопластавтоматы YUHDAK

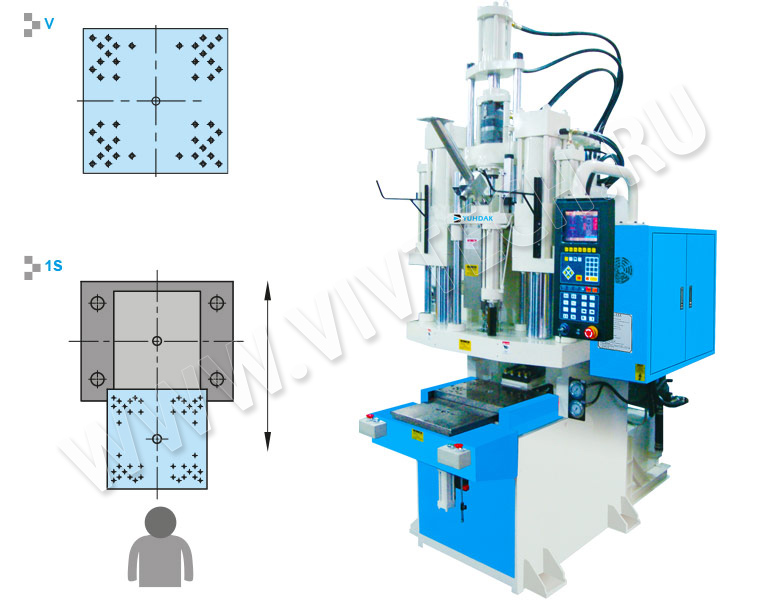

Вертикальный термопластавтомат YUHDAK YL

Фирма:

Описание:

Бесколонные вертикальные ТПА YUHDAK YL оснащаются вертикальным узлом впрыска и обеспечивают свободный доступ к рабочей зоне. Серия выпускается с фиксированным, выдвижным или поворотным столом. Открытая конструкция удобна при работе с нестандартной оснасткой, закладными элементами и при ручной загрузке компонентов в пресс-форму.

Доступные исполнения:

фиксированный стол (V);
выдвижной стол (1S);
поворотный стол (R).

Особенности:

Бесколонный вертикальный термопластавтомат
Открытый доступ с 3-х сторон позволяет легко устанавливать пресс-форму и закладные детали, а также снимать готовые изделия
Вертикальный узел смыкания
Вертикальный впрыск.
Эргономичная высота рабочей поверхности и небольшая общая высота машины облегчают работу
Опционально возможна установка дополнительного установочного диска для повышения эффективности работы.

Технические характеристики бесколонных вертикальных термопластавтоматов с вертикальным впрыском YUHDAK YL

Модель		YL-40			YL-60			YL-90
		V		1S	V		1S	V		1S
Узел впрыска
Диаметр шнека	мм	28	32		32	36		34	38
Давление впрыска	кгс/см²	2008	1537		1914	1512		1931	1546
Теоретический объем впрыска	см³	83	108		124	157		149	187
Максимальный вес впрыска (PS)	гр	74	99		112	141		134	168
Объемная скорость впрыска	см³/сек	47	61		56	71		70	89
Узел смыкания
Усилие смыкания	т	40			60			90
Ход открытия пресс-формы	мм	215			250			250
Максимальный просвет	мм	395			450			500
Минимальная толщина пресс-формы	мм	180			200			250
Расстояние между колон (Г х В)	мм	420х350			450х420			560х480
Гидравлическое усилие выталкивателя	т	1,7			1,7			2,7
Ход толкателей	мм	40			40			40

Подвижный узел (стол 1S)
Максимальный размер квадратной пресс-формы	мм			300			400			500
Максимальный размер прямоугольной пресс-формы	мм			460x320			550x410			600x450
Другие характеристики
Мощность двигателя	кВт	5,5			7,5			11,1
Мощность нагревателей	кВт	4,5			6,0			7,5
Объем гидравлического бака	л	200			220			250
Габаритные размеры (Д х Ш х В)	Д (м)	1,9		2,3	2,0		2,5	2,1		2,7
	Ш (м)	1,5		1,5	1,7		1,7	1,9		1,9
	В (м)	2,8		2,9	3,2		3,3	3,4		3,5
Вес	т	4,1		4,4	6,0		6,5	8,8		9,5
