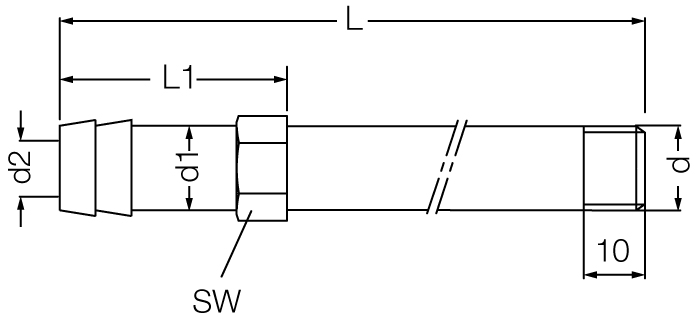

Удлинитель быстросъемного соединения под шланг с резьбой G 1/8″
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER 10
|
G 1/8”
|
12
|
7
|
40
|
28
|
13
|
|
SR ER 10-60
|
G 1/8”
|
12
|
7
|
60
|
28
|
13
|
|
SR ER 10-80
|
G 1/8”
|
12
|
7
|
80
|
28
|
13
|
|
SR ER 10-100
|
G 1/8”
|
12
|
7
|
100
|
28
|
13
|
|
SR ER 10-120
|
G 1/8”
|
12
|
7
|
120
|
28
|
13
|
|
SR ER 10-150
|
G 1/8”
|
12
|
7
|
150
|
28
|
13
|
Удлинитель БРС под шланг с резьбой G 1/4″
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER 13
|
G 1/4”
|
12
|
7
|
40
|
28
|
14
|
|
SR ER 13-60
|
G 1/4”
|
12
|
7
|
60
|
28
|
14
|
|
SR ER 13-80
|
G 1/4”
|
12
|
7
|
80
|
28
|
14
|
|
SR ER 13-100
|
G 1/4”
|
12
|
7
|
100
|
28
|
14
|
|
SR ER 13-120
|
G 1/4”
|
12
|
7
|
120
|
28
|
14
|
|
SR ER 13-150
|
G 1/4”
|
12
|
7
|
150
|
28
|
14
|
Удлинитель быстроразъемного соединения под шланг с резьбой G 3/8″
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER 17
|
G 3/8”
|
12
|
7
|
40
|
28
|
17
|
|
SR ER 17-60
|
G 3/8”
|
12
|
7
|
60
|
28
|
17
|
|
SR ER 17-80
|
G 3/8”
|
12
|
7
|
80
|
28
|
17
|
|
SR ER 17-100
|
G 3/8”
|
12
|
7
|
100
|
28
|
17
|
|
SR ER 17-120
|
G 3/8”
|
12
|
7
|
120
|
28
|
17
|
|
SR ER 17-150
|
G 3/8”
|
12
|
7
|
150
|
28
|
17
|
Удлинитель БРС под шланг с резьбой M8
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M8
|
M8x1,25
|
12
|
7
|
40
|
28
|
13
|
|
SR ER M8-60
|
M8x1,25
|
12
|
7
|
60
|
28
|
13
|
|
SR ER M8-80
|
M8x1,25
|
12
|
7
|
80
|
28
|
13
|
|
SR ER M8-100
|
M8x1,25
|
12
|
7
|
100
|
28
|
13
|
|
SR ER M8-120
|
M8x1,25
|
12
|
7
|
120
|
28
|
13
|
|
SR ER M8-150
|
M8x1,25
|
12
|
7
|
150
|
28
|
13
|
Удлинитель быстросъемный под шланг с резьбой M10
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M10
|
M10x1,5
|
12
|
7
|
40
|
28
|
13
|
|
SR ER M10-60
|
M10x1,5
|
12
|
7
|
60
|
28
|
13
|
|
SR ER M10-80
|
M10x1,5
|
12
|
7
|
80
|
28
|
13
|
|
SR ER M10-100
|
M10x1,5
|
12
|
7
|
100
|
28
|
13
|
|
SR ER M10-120
|
M10x1,5
|
12
|
7
|
120
|
28
|
13
|
|
SR ER M10-150
|
M10x1,5
|
12
|
7
|
150
|
28
|
13
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M12
|
M12x1,75
|
12
|
7
|
40
|
28
|
13
|
|
SR ER M12-60
|
M12x1,75
|
12
|
7
|
60
|
28
|
13
|
|
SR ER M12-80
|
M12x1,75
|
12
|
7
|
80
|
28
|
13
|
|
SR ER M12-100
|
M12x1,75
|
12
|
7
|
100
|
28
|
13
|
|
SR ER M12-120
|
M12x1,75
|
12
|
7
|
120
|
28
|
13
|
|
SR ER M12-150
|
M12x1,75
|
12
|
7
|
150
|
28
|
13
|
Удлинитель БРС под шланг с резьбой M12
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M14
|
M14x2
|
12
|
7
|
40
|
28
|
14
|
|
SR ER M14-60
|
M14x2
|
12
|
7
|
60
|
28
|
14
|
|
SR ER M14-80
|
M14x2
|
12
|
7
|
80
|
28
|
14
|
|
SR ER M14-100
|
M14x2
|
12
|
7
|
100
|
28
|
14
|
|
SR ER M14-120
|
M14x2
|
12
|
7
|
120
|
28
|
14
|
|
SR ER M14-150
|
M14x2
|
12
|
7
|
150
|
28
|
14
|
Удлинители SR ER с резьбой M16
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M16
|
M16x2
|
12
|
7
|
40
|
28
|
16
|
|
SR ER M16-60
|
M16x2
|
12
|
7
|
60
|
28
|
16
|
|
SR ER M16-80
|
M16x2
|
12
|
7
|
80
|
28
|
16
|
|
SR ER M16-100
|
M16x2
|
12
|
7
|
100
|
28
|
16
|
|
SR ER M16-120
|
M16x2
|
12
|
7
|
120
|
28
|
16
|
|
SR ER M16-150
|
M16x2
|
12
|
7
|
150
|
28
|
16
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M8x175
|
M8x1,25
|
12
|
7
|
175
|
28
|
13
|
|
SR ER M8x200 |
M8x1,25 |
12
|
7
|
200
|
28
|
13
|
|
SR ER M8x225 |
M8x1,25 |
12
|
7
|
225
|
28
|
13
|
|
SR ER M8x250 | M8x1,25 |
12
|
7
|
250
|
28
|
13
|
|
SR ER M8x300 |
M8x1,25 |
12
|
7
|
300
|
28
|
13
|
|
SR ER M8x350 |
M8x1,25 |
12
|
7
|
350
|
28
|
13
|
|
SR ER M8x400 |
M8x1,25 |
12
|
7
|
400
|
28
|
13
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER 10х175
|
G 1/8”
|
12
|
7
|
175
|
28
|
13
|
|
SR ER 10х200
|
G 1/8”
|
12
|
7
|
200
|
28
|
13
|
|
SR ER 10х225
|
G 1/8”
|
12
|
7
|
225
|
28
|
13
|
|
SR ER 10х250
|
G 1/8”
|
12
|
7
|
250
|
28
|
13
|
|
SR ER 10х300
|
G 1/8”
|
12
|
7
|
300
|
28
|
13
|
|
SR ER 10х350
|
G 1/8”
|
12
|
7
|
350
|
28
|
13
|
|
SR ER 10х400
|
G 1/8”
|
12
|
7
|
400
|
28
|
13
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER 13х175
|
G 1/4”
|
12
|
7
|
175
|
28
|
14
|
|
SR ER 13х200
|
G 1/4”
|
12
|
7
|
200
|
28
|
14
|
|
SR ER 13х225
|
G 1/4”
|
12
|
7
|
225
|
28
|
14
|
|
SR ER 13х250
|
G 1/4”
|
12
|
7
|
250
|
28
|
14
|
|
SR ER 13х300
|
G 1/4”
|
12
|
7
|
300
|
28
|
14
|
|
SR ER 13х350
|
G 1/4”
|
12
|
7
|
350
|
28
|
14
|
|
SR ER 13х400
|
G 1/4”
|
12
|
7
|
400
|
28
|
14
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER 17х175
|
G 3/8”
|
12
|
7
|
175
|
28
|
17
|
|
SR ER 17х200
|
G 3/8”
|
12
|
7
|
200
|
28
|
17
|
|
SR ER 17х225
|
G 3/8”
|
12
|
7
|
225
|
28
|
17
|
|
SR ER 17х250
|
G 3/8”
|
12
|
7
|
250
|
28
|
17
|
|
SR ER 17х300
|
G 3/8”
|
12
|
7
|
300
|
28
|
17
|
|
SR ER 17х350
|
G 3/8”
|
12
|
7
|
350
|
28
|
17
|
|
SR ER 17х400
|
G 3/8”
|
12
|
7
|
400
|
28
|
17
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M10х175
|
M10x1,5
|
12
|
7
|
175
|
28
|
13
|
|
SR ER M10х200
|
M10x1,5
|
12
|
7
|
200
|
28
|
13
|
|
SR ER M10х225
|
M10x1,5
|
12
|
7
|
225
|
28
|
13
|
|
SR ER M10х250
|
M10x1,5
|
12
|
7
|
250
|
28
|
13
|
|
SR ER M10х300
|
M10x1,5
|
12
|
7
|
300
|
28
|
13
|
|
SR ER M10х350
|
M10x1,5
|
12
|
7
|
350
|
28
|
13
|
|
SR ER M10х400
|
M10x1,5
|
12
|
7
|
400
|
28
|
13
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M12х175
|
M12x1,75
|
12
|
7
|
175
|
28
|
13
|
|
SR ER M12х200
|
M12x1,75
|
12
|
7
|
200
|
28
|
13
|
|
SR ER M12х225
|
M12x1,75
|
12
|
7
|
225
|
28
|
13
|
|
SR ER M12х250
|
M12x1,75
|
12
|
7
|
250
|
28
|
13
|
|
SR ER M12х300
|
M12x1,75
|
12
|
7
|
300
|
28
|
13
|
|
SR ER M12х350
|
M12x1,75
|
12
|
7
|
350
|
28
|
13
|
|
SR ER M12х400
|
M12x1,75
|
12
|
7
|
400
|
28
|
13
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M14х175
|
M14x2
|
12
|
7
|
175
|
28
|
14
|
|
SR ER M14х200
|
M14x2
|
12
|
7
|
200
|
28
|
14
|
|
SR ER M14х225
|
M14x2
|
12
|
7
|
225
|
28
|
14
|
|
SR ER M14х250
|
M14x2
|
12
|
7
|
250
|
28
|
14
|
|
SR ER M14х300
|
M14x2
|
12
|
7
|
300
|
28
|
14
|
|
SR ER M14х350
|
M14x2
|
12
|
7
|
350
|
28
|
14
|
|
SR ER M14х400
|
M14x2
|
12
|
7
|
400
|
28
|
14
|
Удлинитель БРС под шланг
|
|
|
|
Артикул
|
d
|
d1
|
d2
|
L
|
L1
|
SW
|
|
SR ER M16х175
|
M16x2
|
12
|
7
|
175
|
28
|
16
|
|
SR ER M16х200
|
M16x2
|
12
|
7
|
200
|
28
|
16
|
|
SR ER M16х225
|
M16x2
|
12
|
7
|
225
|
28
|
16
|
|
SR ER M16х250
|
M16x2
|
12
|
7
|
250
|
28
|
16
|
|
SR ER M16х300
|
M16x2
|
12
|
7
|
300
|
28
|
16
|
|
SR ER M16х350
|
M16x2
|
12
|
7
|
350
|
28
|
16
|
|
SR ER M16х400
|
M16x2
|
12
|
7
|
400
|
28
|
16
|
Удлинитель БРС мама/папа
|
|
|
|
Артикул
|
Соединение (папа)
|
Соединение (мама)
|
L
|
L1
|
L2
|
SW
|
|
UZR 10-60
|
G 1/8”
|
G 1/8”
|
60
|
12
|
10
|
14
|
|
UZR 10-80
|
G 1/8”
|
G 1/8”
|
80
|
12
|
10
|
14
|
|
UZR 10-100
|
G 1/8”
|
G 1/8”
|
100
|
12
|
10
|
14
|
|
UZR 10-120
|
G 1/8”
|
G 1/8”
|
120
|
12
|
10
|
14
|
|
UZR 10-150
|
G 1/8”
|
G 1/8”
|
150
|
12
|
10
|
14
|
|
|
|
UZR 13-60
|
G 1/4”
|
G 1/4”
|
60
|
12
|
10
|
16
|
|
UZR 13-80
|
G 1/4”
|
G 1/4”
|
80
|
12
|
10
|
16
|
|
UZR 13-100
|
G 1/4”
|
G 1/4”
|
100
|
12
|
10
|
16
|
|
UZR 13-120
|
G 1/4”
|
G 1/4”
|
120
|
12
|
10
|
16
|
|
UZR 13-150
|
G 1/4”
|
G 1/4”
|
150
|
12
|
10
|
16
|
|
|
|
UZR 17-60
|
G 3/8”
|
G 3/8”
|
60
|
12
|
10
|
19
|
|
UZR 17-80
|
G 3/8”
|
G 3/8”
|
80
|
12
|
10
|
19
|
|
UZR 17-100
|
G 3/8”
|
G 3/8”
|
100
|
12
|
10
|
19
|
|
UZR 17-120
|
G 3/8”
|
G 3/8”
|
120
|
12
|
10
|
19
|
|
UZR 17-150
|
G 3/8”
|
G 3/8”
|
150
|
12
|
10
|
19
|
|
|
|
UZR 10-13-60
|
G 1/8”
|
G 1/4”
|
60
|
12
|
10
|
16
|
|
UZR 10-13-80
|
G 1/8”
|
G 1/4”
|
80
|
12
|
10
|
16
|
|
UZR 10-13-100
|
G 1/8”
|
G 1/4”
|
100
|
12
|
10
|
16
|
|
UZR 10-13-120
|
G 1/8”
|
G 1/4”
|
120
|
12
|
10
|
16
|
|
UZR 10-13-150
|
G 1/8”
|
G 1/4”
|
150
|
12
|
10
|
16
|
|
|
|
UZR 13-10-60
|
G 1/4”
|
G 1/8”
|
60
|
12
|
10
|
14
|
|
UZR 13-10-80
|
G 1/4”
|
G 1/8”
|
80
|
12
|
10
|
14
|
|
UZR 13-10-100
|
G 1/4”
|
G 1/8”
|
100
|
12
|
10
|
14
|
|
UZR 13-10-120
|
G 1/4”
|
G 1/8”
|
120
|
12
|
10
|
14
|
|
UZR 13-10-150
|
G 1/4”
|
G 1/8”
|
150
|
12
|
10
|
14
|
|
|
|
UZR 10-17-60
|
G 1/8”
|
G 3/8”
|
60
|
12
|
10
|
19
|
|
UZR 10-17-80
|
G 1/8”
|
G 3/8”
|
80
|
12
|
10
|
19
|
|
UZR 10-17-100
|
G 1/8”
|
G 3/8”
|
100
|
12
|
10
|
19
|
|
UZR 10-17-120
|
G 1/8”
|
G 3/8”
|
120
|
12
|
10
|
19
|
|
UZR 10-17-150
|
G 1/8”
|
G 3/8”
|
150
|
12
|
10
|
19
|
|
|
|
UZR 17-10-60
|
G 3/8”
|
G 1/8”
|
60
|
12
|
10
|
17
|
|
UZR 17-10-80
|
G 3/8”
|
G 1/8”
|
80
|
12
|
10
|
17
|
|
UZR 17-10-100
|
G 3/8”
|
G 1/8”
|
100
|
12
|
10
|
17
|
|
UZR 17-10-120
|
G 3/8”
|
G 1/8”
|
120
|
12
|
10
|
17
|
|
UZR 17-10-150
|
G 3/8”
|
G 1/8”
|
150
|
12
|
10
|
17
|
|
|
|
UZR 13-17-60
|
G 1/4”
|
G 3/8”
|
60
|
12
|
10
|
19
|
|
UZR 13-17-80
|
G 1/4”
|
G 3/8”
|
80
|
12
|
10
|
19
|
|
UZR 13-17-100
|
G 1/4”
|
G 3/8”
|
100
|
12
|
10
|
19
|
|
UZR 13-17-120
|
G 1/4”
|
G 3/8”
|
120
|
12
|
10
|
19
|
|
UZR 13-17-150
|
G 1/4”
|
G 3/8”
|
150
|
12
|
10
|
19
|
|
|
|
UZR 17-10-60
|
G 3/8”
|
G 1/4”
|
60
|
12
|
10
|
17
|
|
UZR 17-10-80
|
G 3/8”
|
G 1/4”
|
80
|
12
|
10
|
17
|
|
UZR 17-10-100
|
G 3/8”
|
G 1/4”
|
100
|
12
|
10
|
17
|
|
UZR 17-10-120
|
G 3/8”
|
G 1/4”
|
120
|
12
|
10
|
17
|
|
UZR 17-10-150
|
G 3/8”
|
G 1/4”
|
150
|
12
|
10
|
17
|
Условные обозначения:
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Удлинительные штуцеры SR ER под шланг
Серия SR ER включает исполнения с резьбами G 1/8″, G 1/4″ и G 3/8″, а также с метрической резьбой M8, M10, M12, M14 и M16. В зависимости от исполнения доступны длины от 40 до 400 мм.
При подборе необходимо учитывать тип резьбы, требуемую длину, размеры присоединительных элементов и совместимость с используемым быстросъёмным соединением.
Удлинители БРС UZR
Серия UZR представлена исполнениями с наружной и внутренней резьбой. В каталоге есть варианты с одинаковыми размерами резьб на обоих концах, а также переходные исполнения G 1/8″, G 1/4″ и G 3/8″. Доступная длина зависит от модели и составляет 60–150 мм.
Такие удлинители позволяют подобрать соединение с учётом конфигурации подключения и необходимого расстояния между соединительными элементами. Перед заказом следует проверить обозначение модели и соответствие резьб на обоих концах.
Как выбрать удлинитель для БРС
При выборе удлинителя необходимо учитывать:
- тип изделия — SR ER или UZR;
- тип, размер и шаг резьбы;
- требуемую длину;
- допустимые рабочие давление и температуру;
- совместимость с муфтой, ниппелем и остальными элементами системы;
- материал исполнения и совместимость уплотнений с рабочей средой.
При использовании горячей воды или масла особенно важно проверить соответствие параметров конкретного исполнения фактическим условиям эксплуатации.
Купить удлинители для БРС в ВИВТЕХ
Компания ВИВТЕХ предлагает удлинители для быстросъёмных соединений EBS различных типов и размеров. В каталоге представлены исполнения SR ER и UZR с разными резьбами и длинами для подключения пресс-форм и систем регулирования температуры промышленного оборудования.
Чтобы подобрать подходящий удлинитель, сообщите специалистам ВИВТЕХ обозначение имеющегося соединения, необходимую длину и тип резьбы. При необходимости приложите фотографию установленного элемента или схему подключения. Это поможет уточнить исполнение и проверить совместимость комплектующих.
