Фиксаторы ползуна пресс-формы

Описание:

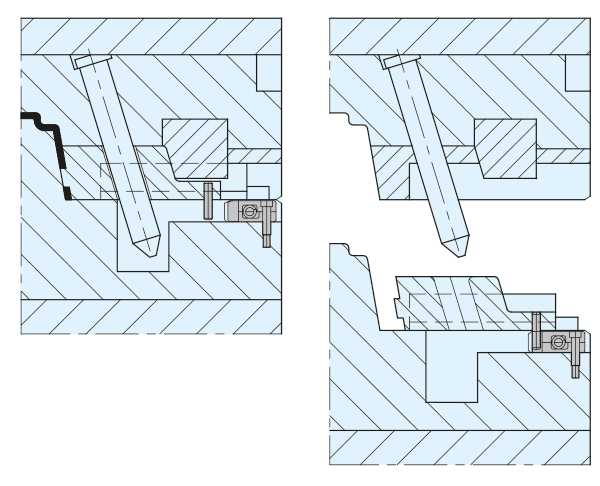

Фиксаторы ползуна представляют собой компактное и экономичное средство ограничения скольжения, более передовое по сравнению с громоздкими методами, использующими внешнюю пружину, или гидравлическими методами. Более не существует проблем, связанных с ударами о соединительные планки машины или о затвор безопасности.

Поставляемые в трех размерах с повышенной способностью выдерживать вес, фиксаторы ползуна могут использоваться отдельно или в комплекте с большими или более тяжелыми направляющими:

Фиксаторы ползуна пресс-формы RC стандарт CUMSA
Фиксаторы слайдеров пресс-формы RCM стандарт CUMSA
Фиксатор ползуна MRT: контрольный штифт, установленный в направляющей, надежно схватывается с фиксатором, пока он не освобождается при закрытии формы. Конструкция отличается большой заходной фаской у отверстия гнезда, так что контрольный штифт зайдет в гнездо даже в случае незначительной несоосности фиксатора со штифтом.
Фиксатор ползуна PSM: аналогично MRT, однако пружина полностью закрыта и защищена от загрязнения.
Фиксатор ползуна PSR: действует без контрольного штифта, так что направляющая может сниматься без снятия фиксатора направляющей. Малый в размерах, однако отличается большой удерживающей способностью.

Фиксаторы ползуна пресс-формы RC стандарт CUMSA

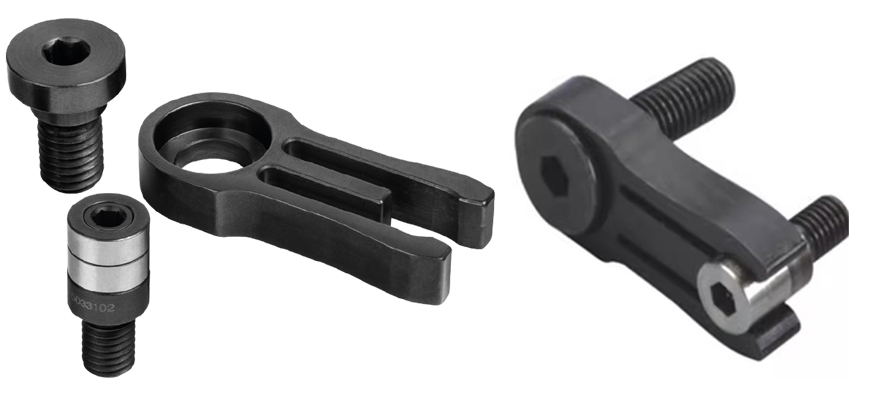

Фиксатор ползуна для пресс-формы CUMSA RC

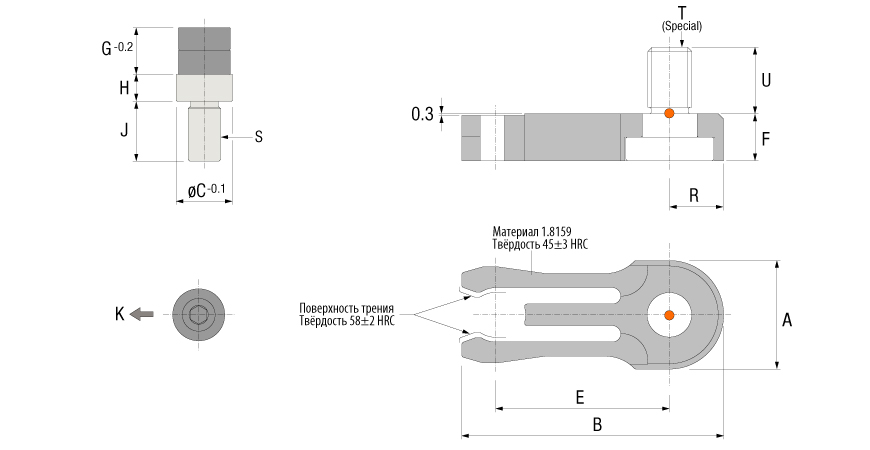

Чертёж фиксатора ползуна для пресс-формы CUMSA RC

Технические характеристики фиксатора ползуна для пресс-формы CUMSA RC

Артикул	A, мм	B, мм	C, мм	E, мм	F, мм	G, мм	H, мм	K*, кг	R, мм	T, мм
RC123006	12	30	6x20	21	4,7	4	16	5 кг	6	M5x16
RC164008	16	40	8x20	28	5,7	5	15	7 кг	8	M6x20
RC205010	20	50	10x24	34	7,7	6	17	14 кг	10	M8x25
RC246012	24	60	12x32	42	9,7	7	23	21 кг	12	M10x30
RC328012	32	80	16x40	56	11,7	9	27	28 кг	16	M12x35
RC328016	32	80	16x40	56	15,7	9	25	38 кг	16	M12x50

Фиксаторы ползуна пресс-формы RCM стандарт CUMSA

Фиксатор ползуна для пресс-формы CUMSA RS

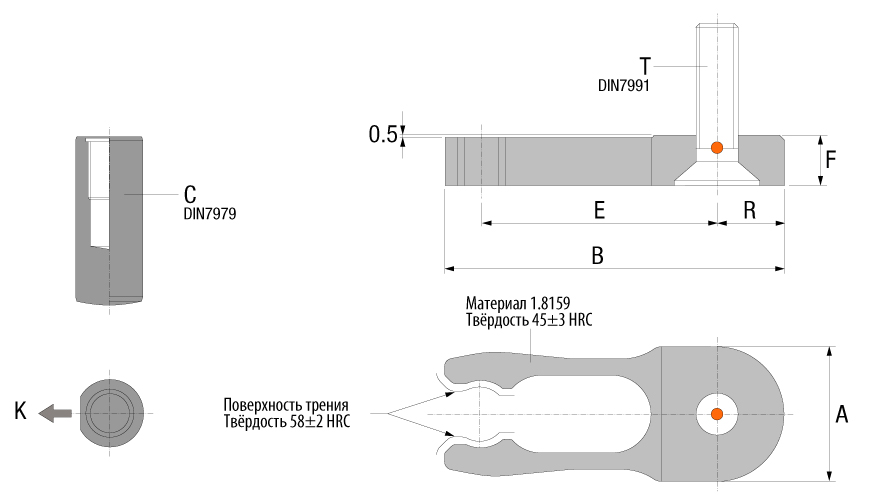

Чертёж фиксатора ползуна для пресс-формы CUMSA RS

Технические характеристики фиксатора ползуна для пресс-формы CUMSA RCM

Артикул	A, мм	B, мм	C, мм	E, мм	F, мм	G, мм	H, мм	J, мм	K*, кг	N, мм	R, мм	S, мм	T, мм	U, мм
RCM163808	16	38	8	25	7,6	7,6	4	10	10 кг	7	8	М5	M6	9
RCM204810	20	48	10	32	8,7	8,6	5	11	14 кг	8	10	М6	M8	12
RCM245712	24	57	12	37,5	9,6	9,6	6	12	18 кг	9	12	М8	M10	15

* K - усилие необходимое для освобождения фиксатора * K - усилие необходимое для освобождения фиксатора

Фиксаторы ползуна пресс-формы DME MRT

Фиксаторы MRT используются для удержания в отведенном (нерабочем) положении подвижных ползунов знаков литьевой пресс-формы. MRT являются по сути механическими ловушками с пружинным сжатием. Стальной штифт, установленный на корпусе ползуна подвижного знака, попадает в зев замка MRT и фиксируется в нем с усилием пружины замка. При смыкании формы ползун под воздействием давления наклонной колонки преодолевает усилие пружины фиксатора и освобождается. При раскрытии формы ползун возвращается в исходное положение и фиксируется MRT от выпадания. Изнашиваемой частью фиксатора является пружина, которую можно заказать и приобрести отдельно. Сам фиксатор заменяется при полном износе или разрушении.

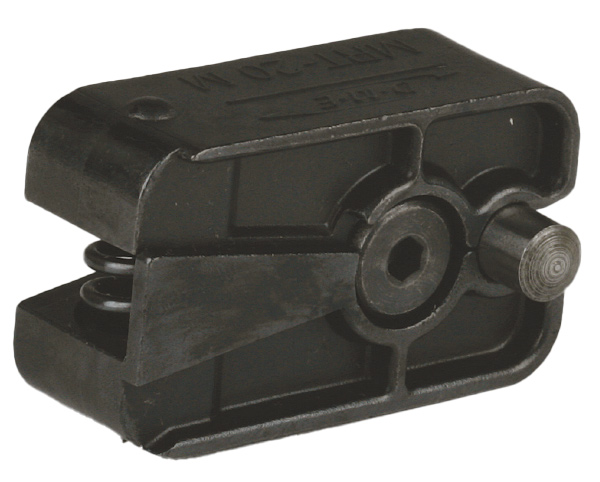

Фиксатор ползуна пресс-формы DME MRT

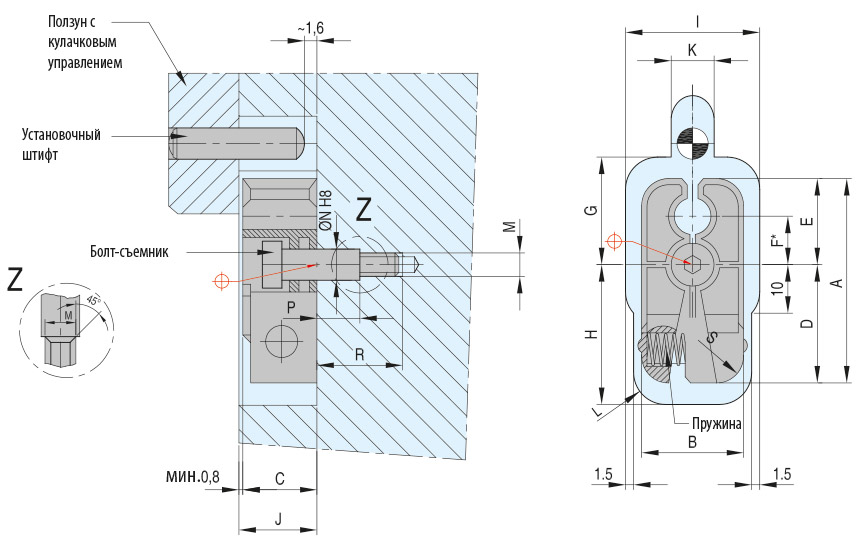

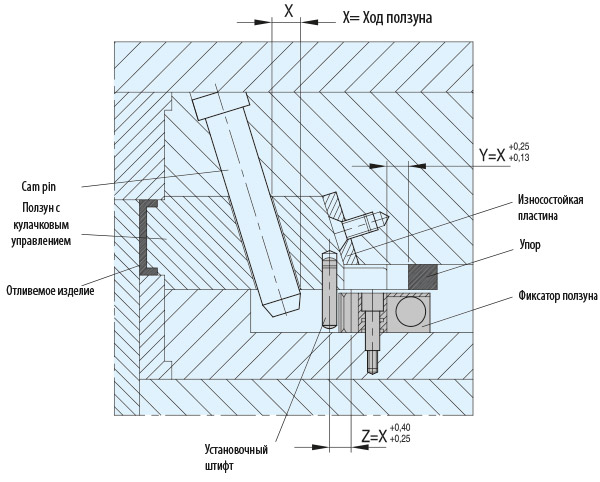

Схема работы фиксатора ползуна для пресс-формы DME MRT

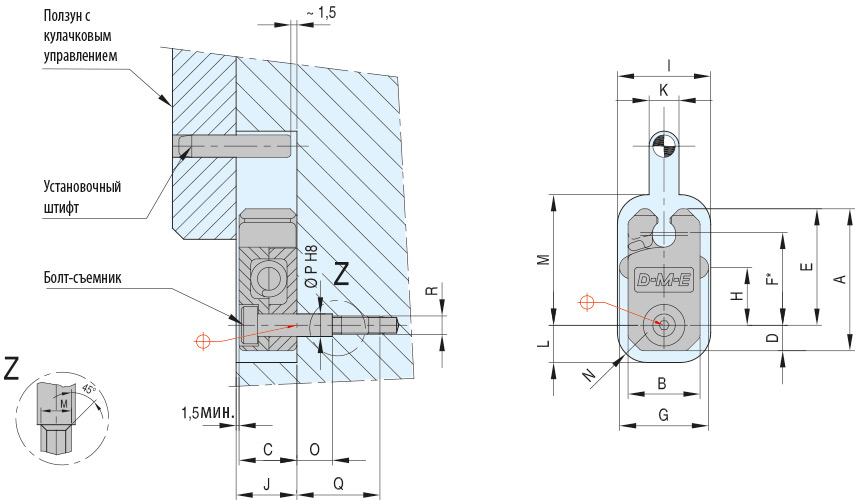

Технические характеристики фиксатора ползуна для пресс-формы DME MRT

Артикул	Ползун с кулачковым управлением							Гнезда фиксатора в форме										Максимальный вес ползуна, кг
Артикул	A, мм	B, мм	C, мм	D, мм	E, мм	F*, мм	S, мм	G, мм	H, мм	I, мм	J, мм	K, мм	L, мм	M, мм	N, мм	P, мм	R, мм	Максимальный вес ползуна, кг
MRT10M	38	19	16	22	16	9,1	5	19	26	25	17	8	6	М5	6	6	15,5	10
MRT20M	54	32	20	33	21	12,7	6	24	36	38	21	10	8	М6	8	8,5	20,5	20
MRT40M	86	45	30	53	33	20,3	10	36	56	51	31	12	11	М8	10	10	25,5	40

* Расстояние от центра установочного штифта до центра болта-съемника является критичным.

Запчасти для фиксатора ползуна для пресс-формы DME MRT

Установочный штифт DP6-30 (артикул PM520) - момента затяжки болта съемника - 10 Нм макс.
Установочный штифт DP840 (артикул PM620) - момента затяжки болта съемника - 15 Нм макс.
Установочный штифт DP1060 (артикул PM830) - момента затяжки болта съемника - 20 Нм макс.

Фиксаторы ползуна пресс-формы DME PST

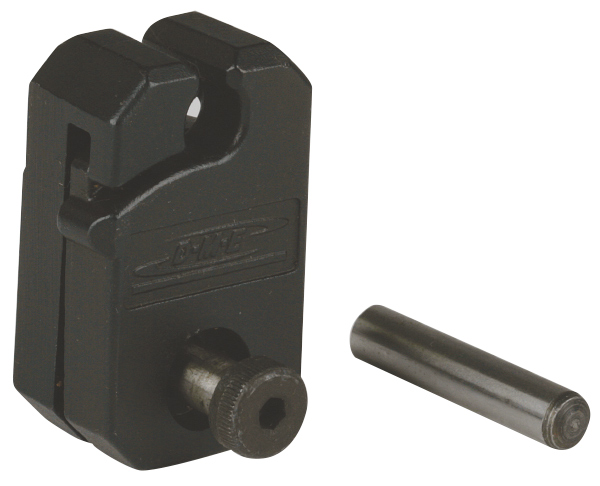

Фиксатор ползуна для пресс-формы DME PST

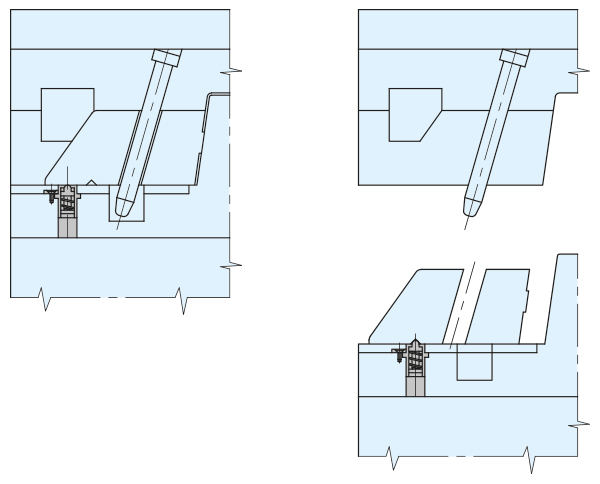

Схема работы фиксатора ползуна для пресс-формы DME PST

Технические характеристики фиксатора ползуна для пресс-формы DME PST

Артикул	Ползун с кулачковым управлением									Гнезда фиксатора в форме									Максимальный вес ползуна, кг
Артикул	A, мм	B, мм	C, мм	D, мм	E, мм	F*, мм	G, мм	H, мм	I, мм	J, мм	K, мм	L, мм	M, мм	N, мм	O, мм	P, мм	Q мм	R, мм	Максимальный вес ползуна, кг
PSM0001	38	19	16	7	31,5	24,89	24,0	15,5	25,5	17,5	8	10,0	34,5	8	8,5	6	20	М5	10
PSM0002	54	12	20	11	43,0	34,93	36,5	22,5	38,0	21,5	10	14,5	46,0	10	10,5	8	25	М6	20
PSM0003	86	45	30	19	67,0	53,98	49,5	40,0	51,0	31,5	12	22,5	70,0	12	17,0	10	35	М8	40

* Расстояние от центра установочного штифта до центра болта-съемника является критичным.

Запчасти для фиксатора ползуна для пресс-формы DME PST

Установочный штифт DP6-30 (артикул PM520) - момента затяжки болта съемника - 10 Нм макс.
Установочный штифт DP840 (артикул PM625) - момента затяжки болта съемника - 15 Нм макс.
Установочный штифт DP1060 (артикул PM840) - момента затяжки болта съемника - 20 Нм макс.

Фиксаторы ползуна Mini-Might DME PSR

Особенности:

Небольшого размера, однако отличается большой удерживающей способностью;
Конструкция изделия обеспечивает легкость установки;
Направляющая может сниматься без снятия фиксатора направляющей;
Автономная конструкция;
Вхождение в линейный контакт;
Три уровня удерживания: 44, 88 и 176 Н;
Максимальная температура 120 °C.

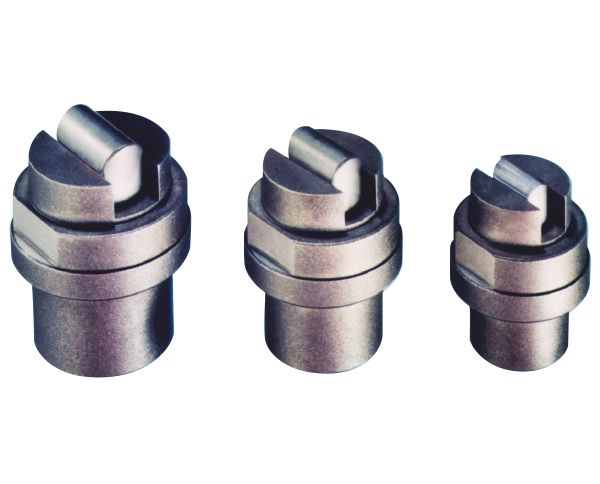

Фиксатор ползуна пресс-формы DME PSR

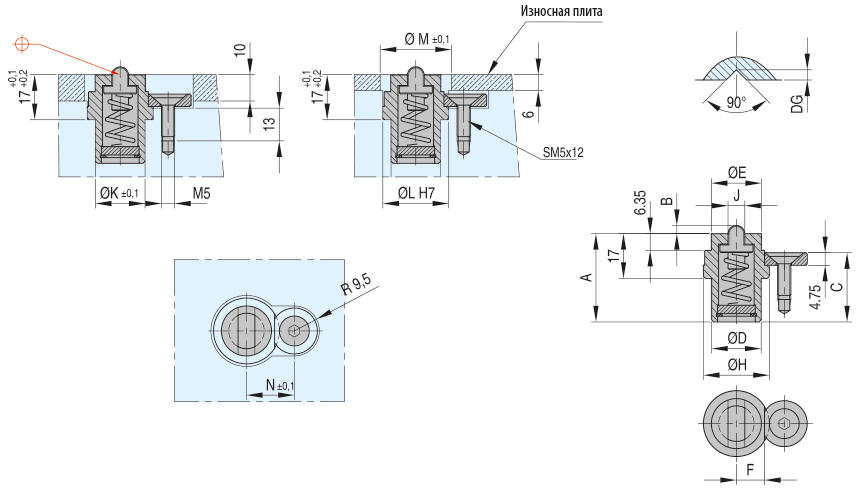

Схема работы фиксатора ползуна для пресс-формы DME PSR

Технические характеристики фиксатора ползуна для пресс-формы DME PSR

Артикул	Фиксаторы ползуна Mini Might™									Макс. вес ползуна, кг	DG, мм	Размеры гнезда
Артикул	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм	J, мм		Макс. вес ползуна, кг	DG, мм	R, мм	L, мм	М, мм	N, мм
PSR1000	27,43	1,83	20,20	15,75	16	9,52	22		17,5	4,4	2,3	15,87	22	24	17,0
PSR2000	33,53	3,07	26,30	18,8	19	10,67	25		21,5	8,8	3,9	19,05	25	27	18,2
PSR4000	32,00	3,78	24,76	22,1	22	11,86	28		31,5	17,6	4,9	22,23	28	30	19,4
