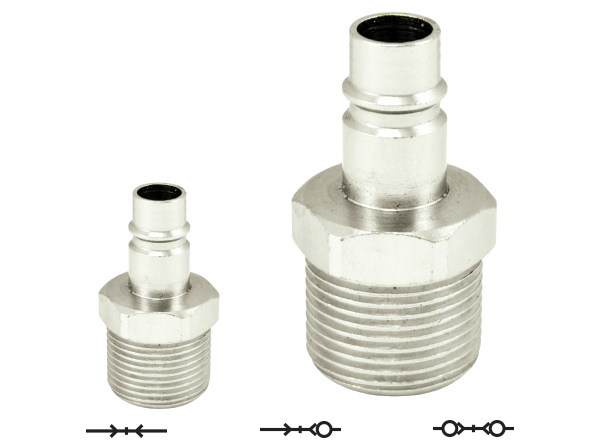

Быстроразъемные соединения EBS A52 предназначены для подключения и отключения шлангов и компонентов пневматических систем, работающих на сжатом воздухе. Номинальный проход NW 6 подходит для пневматических линий соответствующего типоразмера и позволяет быстро подключать оборудование, упрощая его обслуживание и замену компонентов. БРС A52 применяются в пневматических системах промышленного оборудования, станков, машин и пневматического инструмента. В серии представлены муфты и ниппели с различными вариантами присоединения: под шланг, с наружной и внутренней резьбой. Это позволяет подобрать соединение с учетом конструкции оборудования и параметров пневматической линии.
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | SW | |||
| A52 EG 13 | BSP 1/4” | 22 | 59 | 21 | |||
| A52 EG 17 | BSP 3/8” | 22 | 59 | 21 | |||
| A52 EG 21 | BSP 1/2” | 22 | 62 | 22 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | SW | |||
| A52 DG 13 | BSP 1/4” | 22 | 57 | 21 | |||
| A52 DG 17 | BSP 3/8” | 22 | 57 | 21 | |||
| A52 DG 21 | BSP 1/2” | 22 | 59 | 22 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | SW | |||
| A52 НG 06 | 6 мм - 1/4” | 22 | 73 | 21 | |||
| A52 НG 09 | 9 мм - 5/14” | 22 | 73 | 21 | |||
| A52 НG 11 | 11 мм - 7/16” | 22 | 73 | 21 | |||
| A52 НG 13 | 13 мм - 1/2” | 22 | 73 | 21 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | |||||
| A52 НR 06 | 6 мм - 1/4” | 44 | |||||
| A52 НR 09 | 9 мм - 5/14” | 44 | |||||
| A52 НR 11 | 11 мм - 7/16” | 44 | |||||
| A52НR 13 | 13 мм - 1/2” | 44 | |||||
|
|
|||
|---|---|---|---|
| Артикул | d | L | SW |
| A52 ER 10 | BSP 1/8” | 32 | 14 |
| A52 ER 13 | BSP 1/4” | 35 | 17 |
| A52 ER 17 | BSP 3/8” | 35 | 19 |
| A52 ER 21 | BSP 1/2” | 38 | 22 |
|
|
|||
|---|---|---|---|
| Артикул | d | L | SW |
| A52 DR 10 | BSP 1/8” | 31 | 14 |
| A52 DR 13 | BSP 1/4” | 33 | 17 |
| A52 DR 17 | BSP 3/8” | 33 | 19 |
| A52 DR 21 | BSP 1/2” | 36 | 24 |
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
В каталоге представлены муфты под шланг, муфты с наружной и внутренней резьбой, а также резьбовые ниппели. Для муфт доступны резьбовые присоединения BSP 1/4″, 3/8″ и 1/2″. Ниппели представлены также с резьбой BSP 1/8″. Такой выбор позволяет подобрать быстроразъемное соединение для различных конфигураций пневматических магистралей.
В зависимости от требований системы можно выбрать проходное исполнение без клапана, муфту с односторонним клапаном или соединение с двусторонним запиранием. При подборе необходимо учитывать тип компонента, присоединительные размеры и требования к перекрытию воздушного потока при разъединении.
Стандартные муфты и ниппели EBS A52 выполнены из никелированной стали и оснащены уплотнениями из нитриловой резины NBR. В качестве дополнительных опций предусмотрены хромирование, цинковое покрытие и уплотнения из Viton.
При выборе быстроразъемного соединения необходимо учитывать рабочее давление, температуру эксплуатации, тип присоединения и совместимость материалов с условиями применения. Допустимые параметры следует проверять по конкретному артикулу, особенно при работе вблизи предельных значений давления и температуры.
В каталоге ВИВТЕХ представлены быстроразъемные соединения EBS A52 для промышленной пневматики. Чтобы подобрать подходящий вариант, определите требуемый номинальный проход, рабочее давление, температурные условия, размер шланга или резьбы и необходимую конструкцию клапана.
