Направляющие для пресс-формы K-серия

Описание:

В данном разделе представлены направляющие пресс-формы, а именно: колонки, втулки для пресс-формы, центрирующие втулки, литниковая втулка для пресс-форм, центрирующие кольца, диски двух основных стандартов - EURO и DME. Каждая серия подходит для пакетов форм того же стандарта.

Для эффективного процесса литья необходимо правильно центрировать пресс-формы. Смещение плит приведет к низкому качеству изделий, быстрому износу и поломке. Во избежание подобных проблем плиты центрируют при помощи направляющих колонок и втулок. Колонки вставляются по углам плит и работают в паре с втулками, чтобы подвижная половина пресс-формы двигалась вдоль их осей. На втулки также переносится значительная часть нагрузки, что предотвращает повреждение плиты при движении. Колонки и втулки, в отличие от плит, делаются из закаленной стали для повышения их износостойкости. Устанавливаются в обоймах по посадке H7/k6

Зачастую в 4-х углах пресс-формы растачиваются отверстие для направляющих элементов. Использование 4 направляющих колонок позволяет значительно уменьшить допуск между частями формы, гарантируя высокое качество литья и долговечность оборудования.

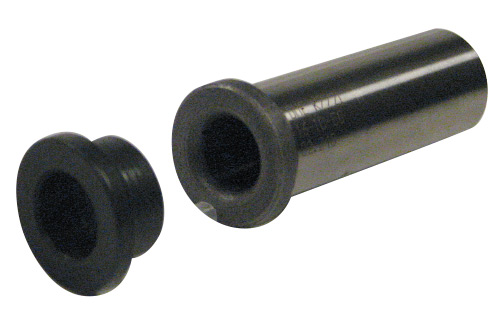

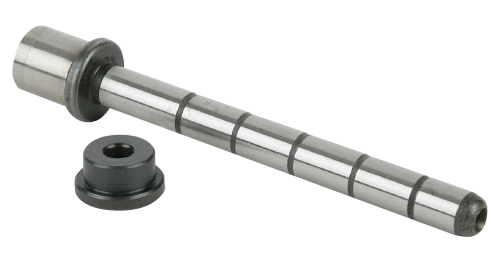

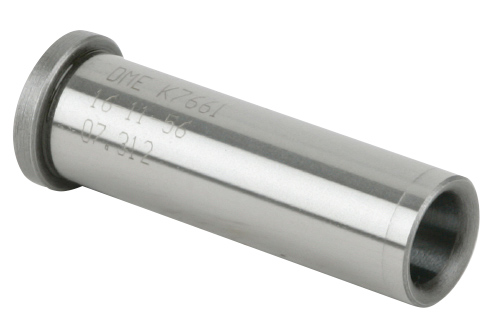

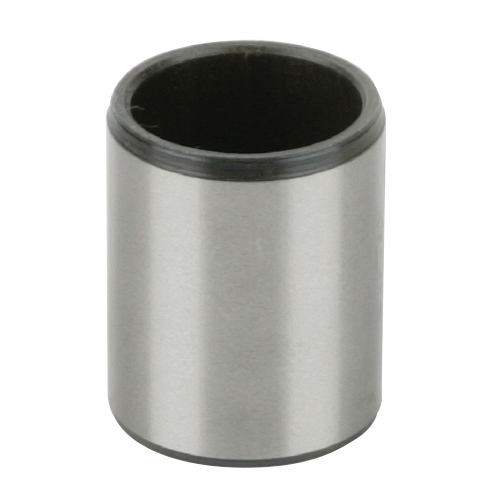

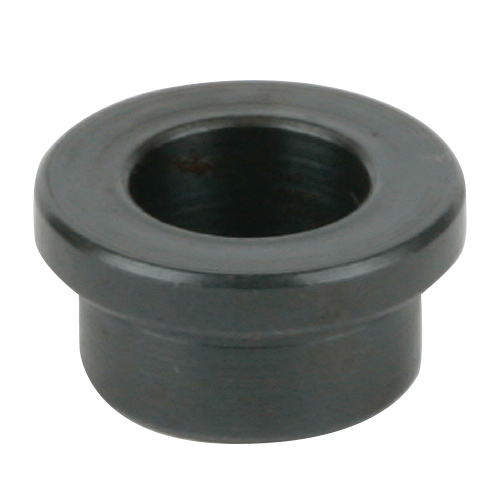

Далее идут элементы К-серии, широко используемой в клиновых формах D-M-E стандарта. Также их можно использовать при изготовлении нестандартных форм. Здесь вы найдёте компоненты с артикулярными номерами: K7711, K7661, K7731, K7721, K7616.

При больших нагрузках на направляющие элементы между втулкой и колонкой ставится шариковый сепаратор, гарантирующий плавное перемещение втулки вдоль колонки.

Есть множество факторов, способных подкосить плиты:

Температура: расплавленный полимер передает тепловую энергию в пресс-форму, которая передает тепло в направляющие элементы и приводит к ускоренному износу. Чтобы предотвратить последствия этого процесса необходима эффективная система охлаждения и правильно подобранные комплектующие.
Прижимы: чрезмерно затянутые болты, неправильно установленные прижимы или недостаточное их количество подкосит плиты и приведёт к их поломке.
Установленные пружины должны быть одинакового размера и жесткости, чтобы прилагаемые усилия были распределены равномерно.
Форма должна быть установлена на одном уровне, чтобы все участки направляющих элементов выдерживали одинаковую нагрузку.
Не правильно подобранные направляющие элементы по отношению к весу пресс-форм.

Направляющие пресс-формы (колонка, втулка для пресс-формы), являются одними из основных элементов технологической оснастки для литья пластмасс под давлением на термопластавтомате.

Если вы хотите купить направляющие для пресс-форм (колонки, втулки, центрирующие кольца, литниковые втулки, , литниковые вставки для формирования так называемого «бананового впуска», самосмазывающиеся втулки, направляющие планки с графитовыми вставками), но вам сложно сделать выбор, обратитесь в нашу компанию и наши специалисты помогут вам.
