Варианты исполнения и артикулы БРС EBS A21
БРС муфта / розетка для воздуха NW 5 с наружной резьбой
|
|
|

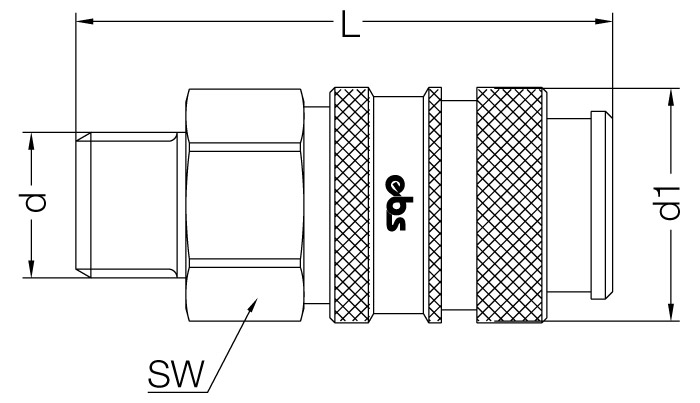

Артикул
|
d
|
d1
|
L
|
SW
|
|
A21 EGB 10
|
BSP 1/8”
|
16
|
36
|
14
|
|
A21 EGB 13
|
BSP 1/4”
|
16
|
38
|
17
|
|
A21 EGB 17
|
BSP 3/8”
|
16
|
38
|
19
|
|
A21 EGB M12
|
M12 х 1,5
|
16
|
39
|
17
|
|
A21 EGB M14
|
M14 х 1,5
|
16
|
39
|
17
|
БРС муфта / розетка для воздуха NW 5 с внутренней резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A21 DGB 10
|
BSP 1/8”
|
16
|
37
|
14
|
|
A21 DGB 13
|
BSP 1/4”
|
16
|
38
|
17
|
|
A21 DGB 17
|
BSP 3/8”
|
16
|
38
|
19
|
|
A21 DGB M12
|
M12 х 1,5
|
16
|
39
|
17
|
|
A21 DGB M14
|
M14 х 1,5
|
16
|
39
|
17
|
БРС муфта / розетка для воздуха NW 5 под шланг
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A21 HGB 04
|
6 мм - 1/6”
|
16
|
46
|
14
|
|
A21 HGB 06
|
8 мм - 1/4”
|
16
|
46
|
14
|
|
A21 HGB 08
|
9 мм - 5/16”
|
16
|
46
|
14
|
|
A21 HGB 09
|
9 мм - 5/14”
|
16
|
46
|
14
|
|
A21 HGB 10
|
10 мм - 3/8”
|
16
|
46
|
14
|
Муфта БРС EBS A21 PGB для пластикового шланга с гайкой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A21 PGB 04
|
4 x 6 мм M10x1
|
16
|
41
|
14
|
|
A21 PGB 06
|
6 x 8 мм M10x1
|
16
|
41
|
14
|
Муфта БРС EBS A21 SGB для пластикового шланга с гайкой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A21 SGB 04
|
4 x 6 мм M10x1
|
16
|
53
|
14
|
|
A21 SGB 06
|
6 x 8 мм M10x1
|
16
|
53
|
17
|
Ниппель БРС EBS A21 MR для пластикового шланга и панельного монтажа
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 MR 04
|
4 мм M10x1
|
50
|
14
|
|
A21 MR 05
|
5 мм M10x1
|
50
|
14
|
|
A21 MR 06
|
6 мм M12x1
|
50
|
14
|
|
A21 MR 08
|
8 мм M12x1
|
50
|
14
|
|
A21 MR 09
|
9 мм M12x1
|
50
|
14
|
|
A21 MR 10
|
10 мм M14x1
|
50
|
17
|
Ниппель БРС EBS A21 YR для пластикового шланга с пружиной
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 YR 04
|
4 x 6 мм M10x1
|
115
|
14
|
|
A21 YR 06
|
6 x 8 мм M10x1
|
120
|
14
|
БРС ниппель / штуцер NW 5 с наружной резьбой
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 ER 10
|
BSP 1/8”
|
28
|
12
|
|
A21 ER 13
|
BSP 1/4”
|
28
|
15
|
|
A21 ER 170
|
BSP 3/8”
|
28
|
17
|
|
A21 ER M10
|
M10x1
|
28
|
12
|
|
A21 ER M12
|
M12x1,5
|
28
|
14
|
|
A21 ER M14
|
M14x1,5
|
28
|
17
|
БРС ниппель / штуцер для воздуха NW 5 с внутренней резьбой
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 DR 10
|
BSP 1/8”
|
25
|
14
|
|
A21 DR 13
|
BSP 1/4”
|
26
|
17
|
|
A21 DR 170
|
BSP 3/8”
|
27
|
19
|
|
A21 DR M10
|
M10x1
|
26
|
14
|
|
A21 DR M12
|
M12x1,5
|
27
|
17
|
|
A21 DR M14
|
M14x1,5
|
27
|
17
|
Муфта БРС EBS A21 MGB для пластикового шланга и панельного монтажа
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A21 MGB 04
|
4 мм M10x1
|
16
|
60
|
14
|
|
A21 MGB 05
|
5 мм M12x1
|
16
|
60
|
14
|
|
A21 MGB 06
|
6 мм M12x1
|
16
|
60
|
17
|
|
A21 MGB 08
|
8 мм M12x1
|
16
|
60
|
17
|
|
A21 MGB 10
|
10 мм M14x1
|
16
|
60
|
17
|
Муфта БРС EBS A21 YGB для пластикового шланга с пружиной
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A21 YGB 04
|
4x6 мм M10x1
|
16
|
125
|
14
|
|
A21 YGB 06
|
6x8 мм M10x1
|
16
|
130
|
14
|
Ниппель БРС EBS A21 HR под шланг
|
|
|
Артикул
|
d
|
L
|
|
A21 HR 04
|
4 мм 1/6”
|
32
|
|
A21 HR 05
|
5 мм 1/5”
|
32
|
|
A21 HR 06
|
6 мм 1/4”
|
32
|
|
A21 HR 08
|
8 мм 5/16”
|
32
|
|
A21 HR 09
|
9 мм 5/14”
|
32
|
|
A21 HR 10
|
10 мм 3/8”
|
32
|
Ниппель БРС EBS A21 PR для пластикового шланга с резьбовым присоединением
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 PR 04
|
4x6 мм M10x1
|
32
|
14
|
|
A21 PR 06
|
6x8 мм M10x1
|
32
|
17
|
Ниппель БРС EBS A21 SR для пластикового шланга и панельного монтажа
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 SR 04
|
4x6 мм M10x1
|
44
|
14
|
|
A21 SR 06
|
6x8 мм M10x1
|
44
|
17
|
Ниппель БРС EBS A21 HRB под шланг
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 HRB 04
|
4 мм 1/6”
|
50
|
14
|
|
A21 HRB 05
|
5 мм 1/5”
|
50
|
14
|
|
A21 HRB 06
|
6 мм 1/4”
|
50
|
14
|
|
A21 HRB 08
|
8 мм 5/16”
|
50
|
14
|
|
A21 HRB 09
|
9 мм 5/14”
|
50
|
14
|
|
A21 HRB 10
|
10 мм 3/8”
|
50
|
14
|
Ниппель БРС EBS A21 PRB для пластикового шланга с резьбовым присоединением
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 PRB 04
|
4x6 мм M10x1
|
46
|
14
|
|
A21 PRB 06
|
6x8 мм M12x1
|
46
|
14
|
Ниппель БРС EBS A21 SRB для пластикового шланга и панельного монтажа
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 SRB 04
|
4x6 мм M10x1
|
58
|
14
|
|
A21 SRB 06
|
6x8 мм M12x1
|
58
|
14
|
Ниппель БРС EBS A21 YRB под шланг с пружиной
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 YRB 04
|
4x6 мм M10x1
|
130
|
14
|
|
A21 YRB 06
|
6x8 мм M12x1
|
135
|
14
|
Ниппель БРС EBS A21 MRB для пластикового шланга и панельного монтажа
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 MRB 04
|
4 мм M10x1
|
64
|
14
|
|
A21 MRB 05
|
5 мм M10x1
|
64
|
17
|
|
A21 MRB 06
|
6 мм M12x1
|
64
|
17
|
|
A21 MRB 08
|
8 мм M12x1
|
64
|
17
|
|
A21 MRB 09
|
9 мм M12x1
|
64
|
17
|
|
A21 MRB 10
|
10 мм M14x1
|
64
|
17
|
Ниппель БРС EBS A21 ERB с наружной резьбой
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 ERB 10
|
BSP 1/8”
|
40
|
14
|
|
A21 ERB 13
|
BSP 1/4”
|
42
|
17
|
|
A21 ERB 17
|
BSP 3/8”
|
42
|
19
|
|
A21 ERB M10
|
M10x1
|
42
|
14
|
|
A21 ERB M12
|
M12x1,5
|
43
|
17
|
|
A21 ERB M14
|
M14x1,5
|
43
|
17
|
Ниппель БРС EBS A21 DRB с внутренней резьбой
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A21 DRB 10
|
BSP 1/8”
|
41
|
14
|
|
A21 DRB 13
|
BSP 1/4”
|
42
|
17
|
|
A21 DRB 17
|
BSP 3/8”
|
42
|
19
|
|
A21 DRB M10
|
M10x1
|
42
|
14
|
|
A21 DRB M12
|
M12x1,5
|
43
|
17
|
|
A21 DRB M14
|
M14x1,5
|
43
|
17
|

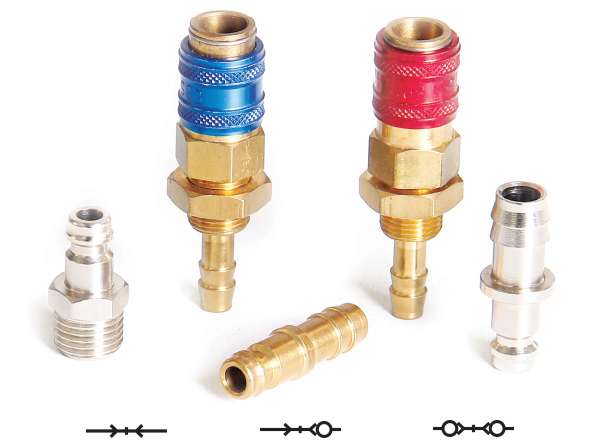

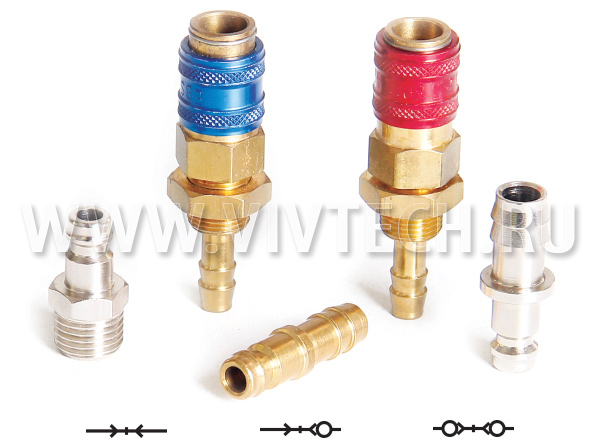

Условные обозначения клапанов БРС EBS A21
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические особенности БРС EBS A21
Конструкция и варианты клапанов EBS A21
В серии представлены проходные соединения с полным протоком, муфты с односторонним клапаном и исполнения с двусторонним клапаном. Проходной вариант обеспечивает свободное прохождение воздуха через соединение. Конструкция с односторонним клапаном позволяет перекрывать поток со стороны муфты при разъединении, а двухсторонний вариант предусматривает самоуплотняющиеся элементы и со стороны муфты, и со стороны ниппеля.
Выбор конструкции зависит от требований пневматической системы и необходимости ограничивать выход сжатого воздуха после отключения соединения.
Муфты и ниппели EBS A21: резьба и подключение шлангов
Каталог EBS A21 включает муфты с внутренней и наружной резьбой, прямые исполнения под шланг, а также соединения для пластиковых шлангов. Предусмотрены резьбовые варианты BSP и метрические присоединения, включая M10×1, M12×1,5 и M14×1,5 в соответствующих исполнениях.
Для пластиковых шлангов доступны варианты с гайкой, исполнения для панельного монтажа и соединения с пружиной. Ниппели представлены в резьбовом исполнении и под шланг. Конкретные размеры, артикулы и установочные параметры приведены в таблицах на странице.
При выборе необходимо проверить тип и размер присоединения, диаметр шланга и совместимость муфты с ниппелем. Одинаковый диаметр резьбы сам по себе не гарантирует совместимость соединительных элементов разных серий.
