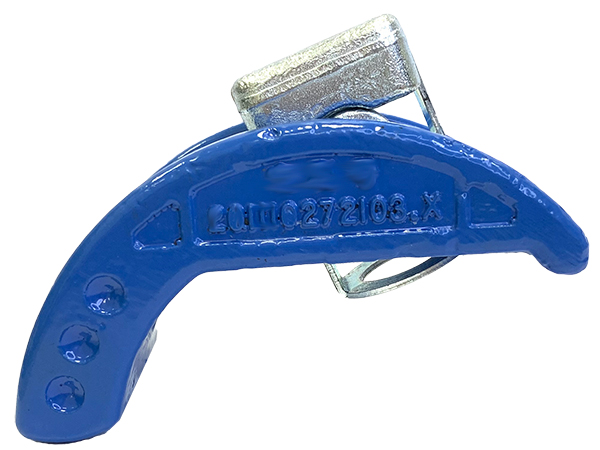

Для фиксации пресс-форм к плитам термопластавтомата используются держатели / прихваты / прижимы / дуги.
В зависимости от модификации плит ТПА, возможны различные способы монтажа прижимов для пресс-форм:
Плохо закрепленная пресс-форма будет перемещаться при смыкании и раскрытии плит, что может быстро привести к серьезным повреждениям пресс-формы.

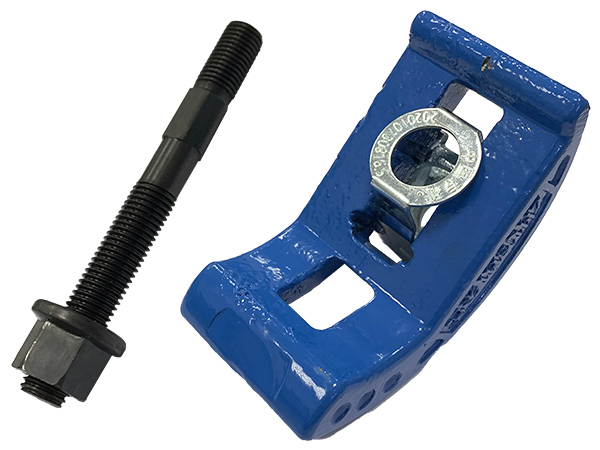

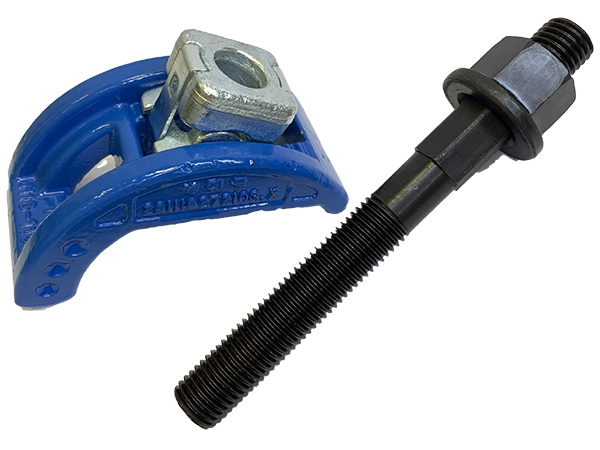

Также особое внимание необходимо уделять болтам. Они вставляются в резьбовое отверстие термопластавтомата или в Т-образный паз. Недостаточная фиксация прижима может подкосить пресс-форму, выводя её из положения, параллельного плитам. Поэтому болты необходимо закручивать согласно спецификациям, закрепляя прижимы на месте при помощи специальной гайки.
Прижимы для пресс-форм подбираются в зависимости от веса пресс-формы, а также от присоединительных размеров плит термопластавтомата. Обычно устанавливают 4 прижима на подвижную и 4 прижима на неподвижную плиту. Возможна установка дополнительных прижимов пресс-форм при сложной конструкции пресс-формы.

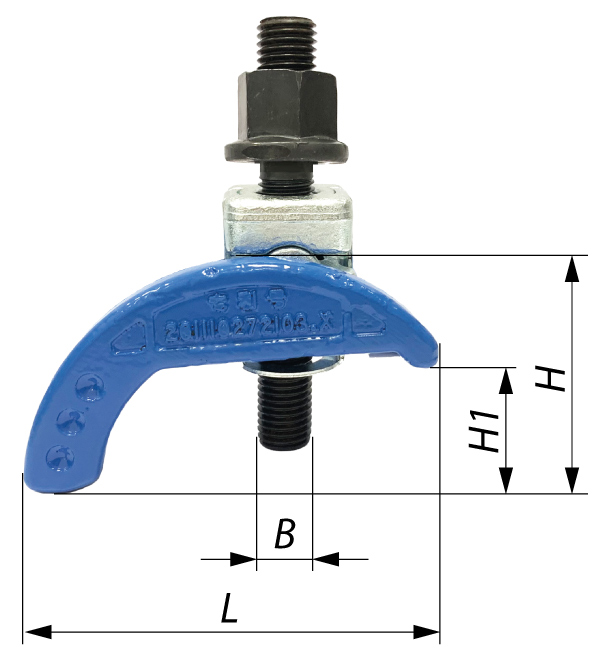

| Модель | B | Длина шпильки, мм | L, мм | D, мм | H, мм | H1, мм | Ширина, мм |
|---|---|---|---|---|---|---|---|
| MCC M12-100 | M12 | 100 | 100 | 12,5 | 50 | 10-35 | 53 |
|
MCC M16-110 |
M16 | 150 | 110 | 16,5 | 50 | 15-45 | 54 |
|
MCC M16-130 |
M16 | 150 | 130 |
16,5 |
65 | 15-50 | 60 |
|
MCC M16-150 |
M16 | 150 | 150 |
16,5 |
65 | 15-55 | 64 |
|
MCC M20-180 |
M20 | 175 | 180 | 20,5 | 100 | 20-60 | 78 |
|
MCC M20-200 |
M20 | 175 | 200 | 20,5 | 100 | 20-65 | 78 |
| MCC M24-220 | M24 | 230 | 220 | 24,5 | 110 | 20-70 | 92 |
| MCC M24-240 | M24 | 230 | 240 | 24,5 | 120 | 20-75 | 95 |
| MCC M30-250 | M30 | 250 | 30,5 | 125 | 20-80 | 105 | |
|
MCC M30-270 |
M30 | 270 | 30,5 | 125 | 20-85 | 105 | |
| MCC M36-280 | M36 | 280 | 30,5 | 150 | 30-100 | 130 | |
| MCC M36-300 | M36 | 300 | 30,5 | 150 | 30-100 | 130 |
