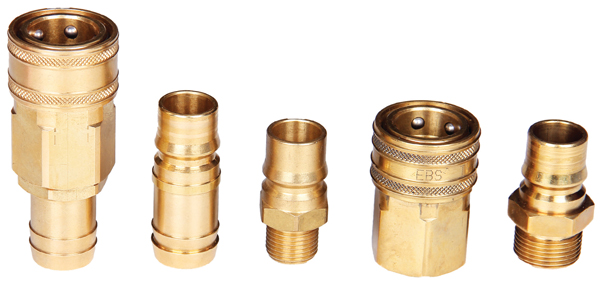

БРС EBS 571 предназначены для быстрого подключения и отключения технологических линий в системах охлаждения и терморегулирования промышленного оборудования. Серия отличается протоком 19 мм и рабочим давлением от 0 до 35 бар.
Стандартное исполнение муфт и ниппелей — латунное. Также доступны специальные исполнения из нержавеющей стали и с хромированием. Для уплотнений предусмотрены нитрил NBR и фторкаучук FPM (V).
|
|
|||||||

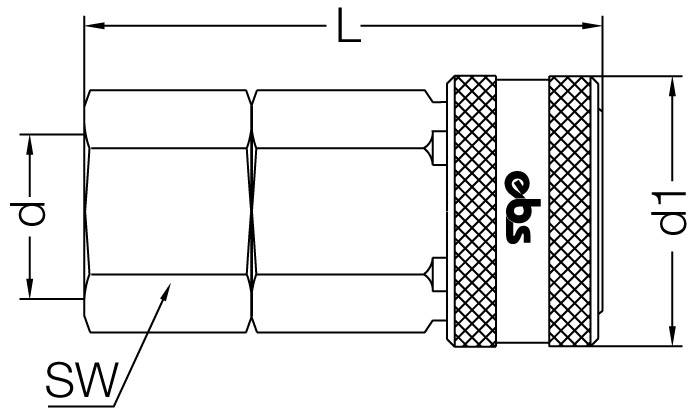

| Артикул | Артикул | d | d1 | L | SW | |||
| 571 EGB 21 | 571 EG 21 | BSP 1/2" | 42 | 79 | 32 | |||
| 571 EGB 26 | 571 EG 26 | BSP 3/4" | 42 | 81 | 32 | |||
| 571 EGB 33 | 571 EG 33 | BSP 1" | 42 | 83 | 36 | |||
| 571 EGB 42 | 571 EG 42 | BSP 1-1/4" | 42 | 85 | 46 | |||
|
|
|
|||||||
| Артикул | Артикул | d | d1 | L | SW | |||
| 571 DGB 21 | 571 DG 21 | BSP 1/2" | 42 | 80 | 32 | |||
| 571 DGB 26 | 571 DG 26 | BSP 3/4" | 42 | 81 | 32 | |||
| 571DGB 33 | 571 DG 33 | BSP 1" | 42 | 81 | 40 | |||
| 571 DGB 42 | 571 DG 42 | BSP 1-1/4" | 42 | 83 | 50 | |||
|
|
|
|||||||
| Артикул | Артикул | d | d1 | L | SW | |||
| 571 HGB 16 | 571 HG 16 | 16 мм - 5/8” | 42 | 100 | 32 | |||
| 571 HGB 19 | 571 HG 19 | 19 мм - 3/4” | 42 | 100 | 32 | |||
| 571 HGB 25 | 571 HG 25 | 25 мм - 1" | 42 | 100 | 32 | |||
|
|
|||||||
| Артикул | d | L | |||||
| 571 HR 16 | 16 мм - 5/8” | 66 | |||||
| 571 HR 33 | 19 мм - 3/4” | 66 | |||||
| 571 HR 42 | 25мм - 1” | 66 | |||||
|
|
||||||||
| Артикул | d | L | SW | |||||
| 571 ER 26 | BSP 3/4" | 54 | 30 | |||||
| 571 ER 33 | BSP 1" | 57 | 36 | |||||
| 571 ER 42 | BSP 1-1/4" | 60 | 45 | |||||
|
|
||||||||
| Артикул | d | L | SW | |||||
| 571 DR 26 | BSP 3/4" | 51 | 32 | |||||
| 571 DR 33 | BSP 1" | 54 | 40 | |||||
| 571 DR 42 | BSP 1-1/4" | 54 | 50 | |||||
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
Муфты и ниппели EBS 571 стандартного исполнения изготовлены из латуни. Для специальных исполнений предусмотрены нержавеющая сталь и хромирование. В зависимости от условий эксплуатации можно подобрать соединения со стандартными нитриловыми уплотнениями NBR или специальными уплотнениями из фторкаучука Viton FPM.
При выборе материала необходимо учитывать состав рабочей жидкости и температурные условия. Указанный диапазон от −20 до +100 °C относится к исполнению с уплотнениями NBR. Допустимые параметры для других вариантов уплотнений следует уточнять при подборе конкретного артикула.
В зависимости от конфигурации системы можно подобрать муфты и ниппели с резьбовым присоединением или под шланг. При выборе подходящего исполнения необходимо учитывать размеры подключения, диаметр шланга и совместимость соединяемых элементов.
Артикулы, варианты исполнения и размеры представлены в таблицах на странице. Это позволяет выбрать необходимые компоненты с учетом параметров существующей линии и требований к подключению оборудования.
Компания ВИВТЕХ поставляет быстроразъемные соединения для воды и комплектующие для промышленного оборудования. При подборе БРС EBS 571 учитываются тип присоединения, требуемый материал муфт и ниппелей, вариант уплотнений, рабочее давление и температура эксплуатации. По техническим характеристикам и артикулам в каталоге можно определить подходящее исполнение для конкретной задачи.
