Центрирующие элементы для пресс-форм предназначены для точного взаимного позиционирования плит и обеспечения стабильного смыкания подвижной и неподвижной частей формы. Они применяются дополнительно к направляющим колонкам и втулкам, когда требуется повысить точность соединения плит и исключить их боковое смещение во время работы пресс-формы.
В каталоге ВИВТЕХ представлены конические, прямые, боковые, верхние и направляющие фиксаторы для пресс-форм, включая стандартные компоненты DME. Фиксаторы подбираются с учетом конструкции оснастки, количества плит, доступного пространства и требований к точности смыкания.
Центрирующие фиксаторы используются в конструкциях, где одной направляющей системы недостаточно для обеспечения требуемой точности. Они помогают удерживать плиты в заданном положении при каждом цикле пресс-формы и уменьшают риск смещения формообразующих частей.
Нарушение точности смыкания может привести к появлению облоя, ухудшению качества изделий и повышенному износу рабочих поверхностей формы. Особенно важна точность центрирования при изготовлении изделий с тонкими стенками и при использовании формообразующих вставок.
Конические фиксаторы устанавливаются непосредственно на плиты пресс-формы. Центрирование происходит за счет сопряжения двух частей фиксатора и их конических поверхностей.
В ассортименте представлены конические фиксаторы FW40, а также регулирующие диски FW41 и FW42, опорные шайбы AGS и фиксаторы серий FT, MT и RSI. Они используются в различных конструкциях пресс-форм, где требуется высокая точность смыкания.

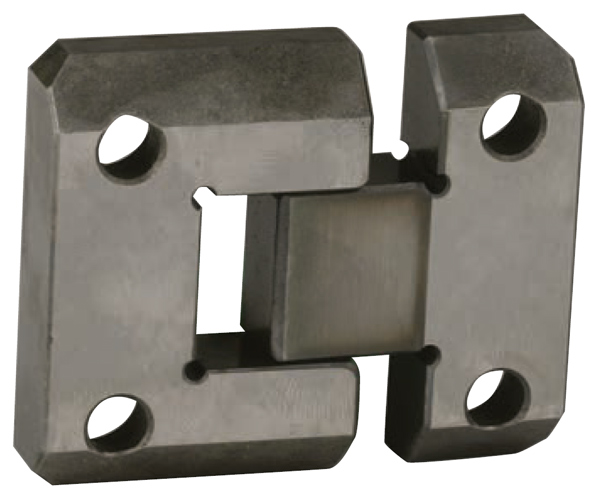

Прямые и боковые фиксаторы устанавливаются по боковым сторонам пресс-формы. Такое расположение позволяет экономить пространство в формообразующей части и использовать центрирующее устройство в конструкциях, где установка конических фиксаторов затруднена.

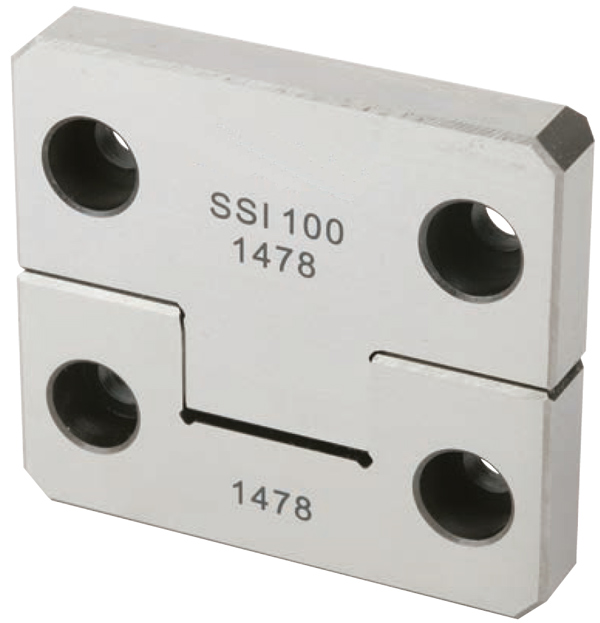

В каталоге представлены прямые фиксаторы FW45, SSI и XSI, а также боковые фиксаторы GPSL с графитом, BGS и верхние фиксаторы BGT серии Black&Gold. Также доступны направляющие фиксаторы BGGL. В зависимости от конструкции некоторые прямые фиксаторы могут использоваться для центрирования нескольких плит, а отдельные элементы комплекта допускают замену без полной замены системы.

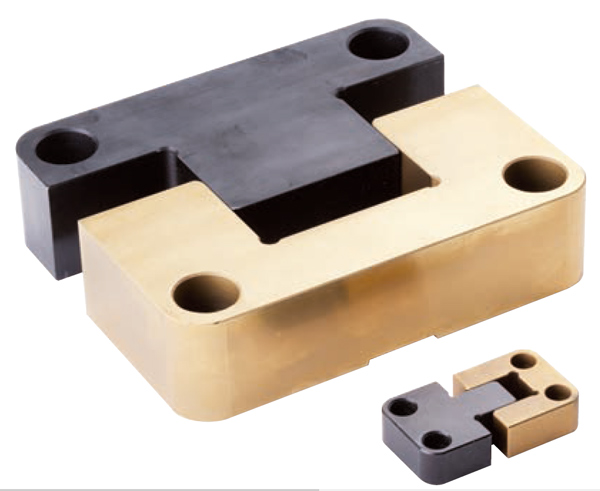

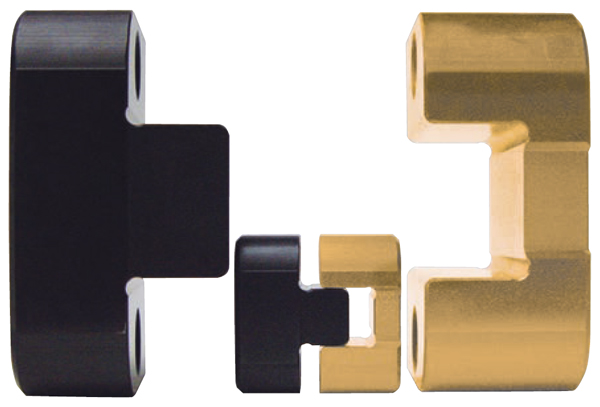

Для пресс-форм доступны компоненты серии Black&Gold. В конструкции этих фиксаторов применяются термообработанные стали с защитными покрытиями, обеспечивающими требуемую износостойкость рабочих поверхностей. На текущей странице указано, что ответная часть фиксатора изготавливается из закаленной стали с покрытием из нитрида титана, а сопрягаемая часть имеет покрытие Melonit (SBN).

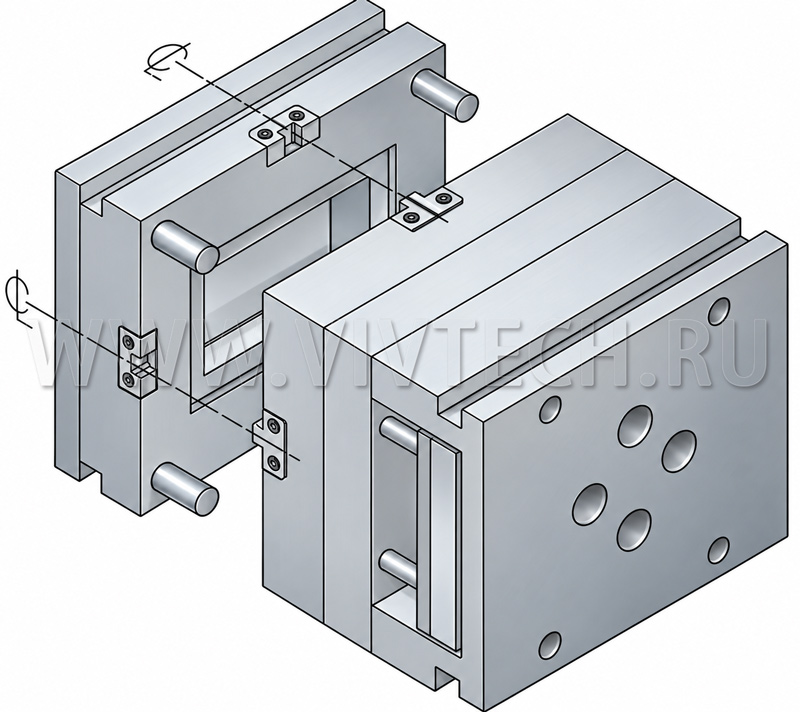

Количество и расположение фиксаторов определяются конструкцией конкретной пресс-формы. На текущей странице в качестве типового варианта монтажа указана установка четырех фиксаторов по центру пресс-формы на каждой стороне. При проектировании необходимо учитывать размеры плит, расположение направляющих, формообразующих вставок и других компонентов оснастки.
При подборе необходимо учитывать тип фиксатора, размеры и толщину плит, требуемую точность центрирования, доступное место для монтажа и особенности конструкции пресс-формы. Для замены существующего компонента удобно использовать его артикул или основные размеры.
Если необходимо подобрать центрирующий элемент для новой или существующей пресс-формы, специалисты ВИВТЕХ помогут определить подходящий вариант по чертежу, размерам, фотографии или техническим требованиям.
ВИВТЕХ поставляет стандартные центрирующие элементы и фиксаторы для пресс-форм, включая конические, прямые и боковые исполнения. Компоненты подходят для изготовления, ремонта и модернизации пресс-форм и поставляются в различных типоразмерах.
Подбор осуществляется по артикулу, размерам и конструкции оснастки.

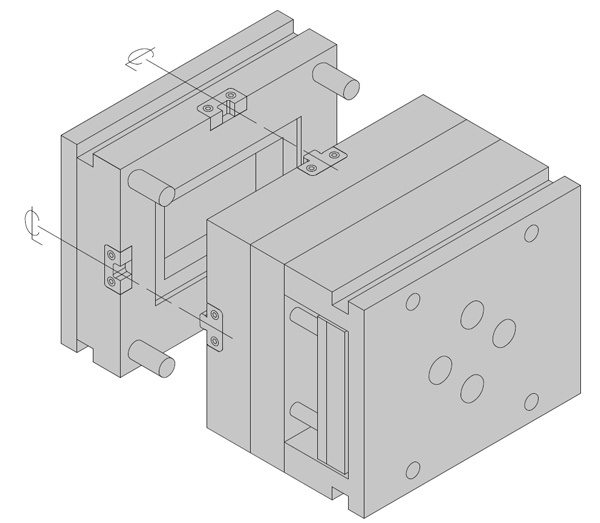

Установка по четыре фиксатора по центру пресс-форм на каждую сторону.
