Воздушные клапаны DME VA для пресс-форм предназначены прежде всего для устранения вакуума, который возникает при выталкивании изделий из формообразующей полости. Они применяются в конструкциях, где вакуум между изделием и поверхностью пресс-формы затрудняет съем и может приводить к повреждению изделия, толкателей или других элементов оснастки.
Прецизионные клапаны DME VA особенно востребованы при производстве глубоких и тонкостенных изделий, для которых проблема вакуумного удержания возникает чаще. Синхронная подача воздуха в клапан с работой механической системы выталкивания позволяет нарушить вакуум и облегчить отделение готовой детали от формообразующей поверхности.
При открытии пресс-формы изделие может сохранять плотный контакт с пуансоном или другой формообразующей поверхностью. Если между ними образуется разрежение, для съема требуется повышенное усилие. Это особенно характерно для глубоких емкостей, тонкостенных деталей и изделий с большой площадью контакта.
Клапан DME VA используется для подачи воздуха в момент выталкивания. Воздушный поток нарушает вакуум и способствует более легкому отделению изделия. Таким образом, клапан работает не столько как обычный вентиляционный элемент, сколько как специализированное средство решения проблемы вакуумного удержания при выталкивании.

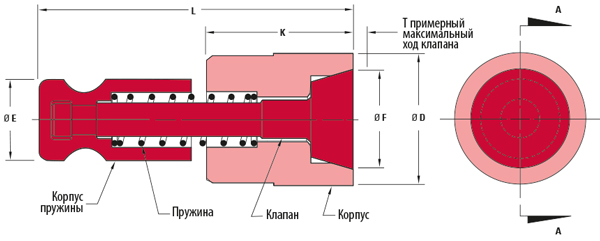

| Артикул | Ø D, мм | Ø F (примерно), мм | К (длина корпуса), мм | L (общая длина), мм | Ø E, мм | T (максимальный ход), мм |
|---|---|---|---|---|---|---|
| VA01 | 8 | 6,6 | 11 | 24 | 6 | 1,0 |
| VA02 | 12 | 9,7 | 18 | 34 | 8 | 1,0 |
| VA03 | 18 | 14,8 | 22 | 45,5 | 12 | 1,0 |

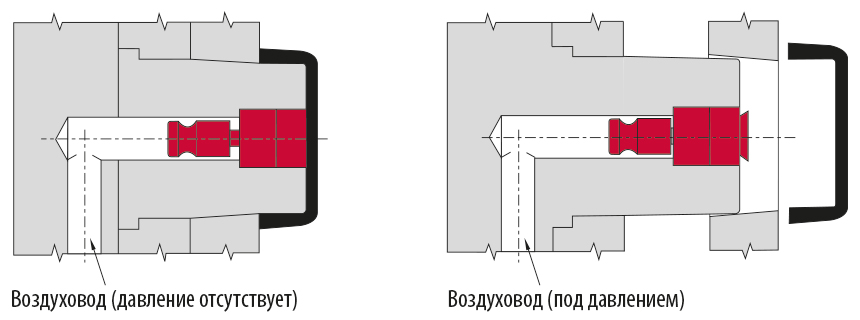

Принцип работы воздушного клапана (выпора) DME VA для пресс-формы
Конструкция VA предусматривает высокоточное сопряжение клапана с корпусом. В текущем описании указано, что точно обработанное седло помогает предотвратить попадание расплава в узел при впрыске, а каждый клапан подгоняется к корпусу для обеспечения надежной работы. Такая точность особенно важна для клапана, который должен открываться во время подачи воздуха и надежно закрываться перед следующим циклом литья.
Основной размерный ряд DME VA включает модели VA01, VA02 и VA03:
Эти размеры позволяют подобрать клапан в соответствии с доступным пространством и конструкцией узла пресс-формы.
| Артикул | А, мм | С, мм | E мин., мм |
|---|---|---|---|
| VA08 | 8 | 12 | 4 |
| VA10 | 10 | 12 | 4 |
| VA12 | 12 | 12 | 4 |
| VA16 | 16 | 20 | 4 |
| VA20 | 20 | 20 | 4 |
Короткие клапаны DME VA изготовлены из стали 1.4034, рассчитаны на максимальную рабочую температуру до 150 °C и рабочее давление воздуха от 3 до 10 бар. Они предназначены для применения в конструкциях, где необходимо разместить клапан в ограниченном монтажном пространстве.
Клапаны DME VA особенно актуальны при литье глубоких изделий, например емкостей, ведер и аналогичных деталей, а также тонкостенных изделий, которые могут плотно удерживаться на поверхности формы. Для таких деталей вакуум способен значительно увеличить усилие съема. Использование VA позволяет подать воздух непосредственно в момент выталкивания и снизить сопротивление отделению изделия. Это помогает уменьшить риск повреждения отливки и чрезмерной нагрузки на элементы механизма выталкивания.
Для правильной работы клапана VA подача давления в воздуховод и механическое выталкивание должны происходить одновременно. Такая синхронизация позволяет эффективно нарушить вакуум именно в момент съема изделия. После каждого цикла поток воздуха необходимо снизить до атмосферного давления, чтобы клапан гарантированно закрылся перед следующим впрыском. Это важно для предотвращения попадания расплава в частично открытый клапан и повреждения как самого компонента, так и пресс-формы.

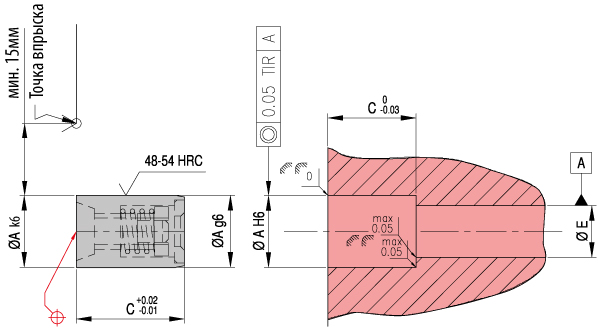

Для установки клапанов VA требуется прессовая посадка. Посадочное отверстие должно иметь соответствующий допуск: слишком свободная посадка может привести к смещению клапана, а чрезмерно плотная — препятствовать его нормальному движению. При монтаже также необходимо учитывать положение клапана относительно точки сброса расплава. Производитель не рекомендует размещать воздушный клапан непосредственно под местом сброса и не рекомендует дополнительно обрабатывать его верхнюю поверхность.
Клапаны DME VA предназначены для помощи при выталкивании, но не являются самостоятельной системой извлечения изделия. Производитель прямо указывает, что воздушные клапаны не следует использовать как единственное средство выталкивания, поскольку усадка материала и другие факторы требуют применения толкателей или съемников. Поэтому VA целесообразно рассматривать как дополнительный элемент системы съема, который решает конкретную проблему вакуумного удержания изделия.
При выборе необходимо определить тип клапана, диаметр корпуса, общие и монтажные размеры, максимальный ход, доступное пространство и требования к рабочему давлению. Для стандартных конструкций доступны VA01, VA02 и VA03. Если пространство ограничено, можно рассмотреть короткие VA08, VA10, VA12, VA16 и VA20. При замене существующего компонента лучше использовать оригинальный артикул и сопоставить его размеры с техническими параметрами нового клапана.
ВИВТЕХ поставляет прецизионные воздушные клапаны DME VA для пресс-форм, предназначенные для устранения вакуума при выталкивании пластмассовых изделий. В ассортименте представлены стандартные VA01–VA03 и короткие VA08–VA20 для компактного монтажа. Клапаны применяются при изготовлении и модернизации пресс-форм для глубоких и тонкостенных изделий, а также в конструкциях, где вакуум затрудняет стабильный съем детали.
Специалисты ВИВТЕХ помогут подобрать клапан DME VA по артикулу, размерам, конструкции пресс-формы и требованиям к системе выталкивания.
