Направляющие элементы для штампов обеспечивают точное взаимное положение частей штамповой оснастки и стабильное перемещение подвижных плит при каждом рабочем цикле. От правильного выбора направляющей системы зависят точность работы штампа, качество обработки детали и ресурс сопряженных компонентов.
ВИВТЕХ поставляет стандартные направляющие колонки, втулки, шариковые сепараторы, направляющие пластины, планки и другие элементы для изготовления, ремонта и модернизации штампов. В ассортименте представлены различные конструкции и исполнения, включая стальные, бронзовые и самосмазывающиеся элементы.

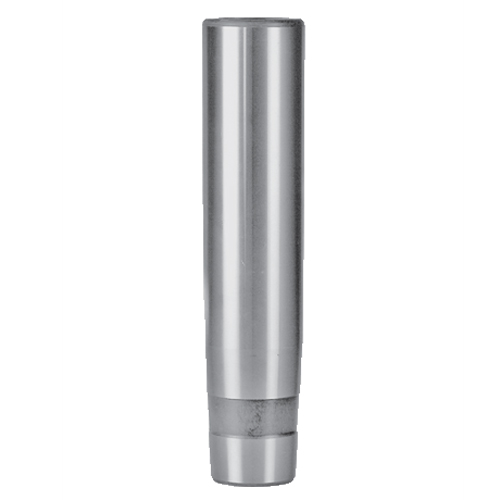

Направляющие колонки устанавливаются в направляющей системе штампа и задают точную траекторию перемещения плит. В зависимости от конструкции оснастки применяются стандартные цилиндрические, фланцевые и косые колонки, а также блоки колонок с металлокерамическими втулками.
При подборе направляющей колонки необходимо учитывать диаметр, длину, способ крепления и конструкцию соответствующей втулки. Для надежной работы направляющей пары важно обеспечить правильную посадку и соосность элементов.

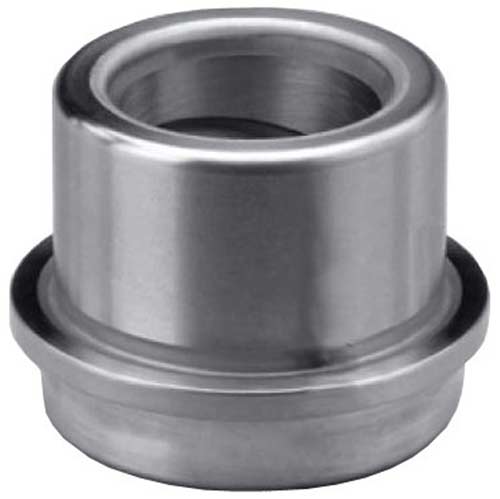

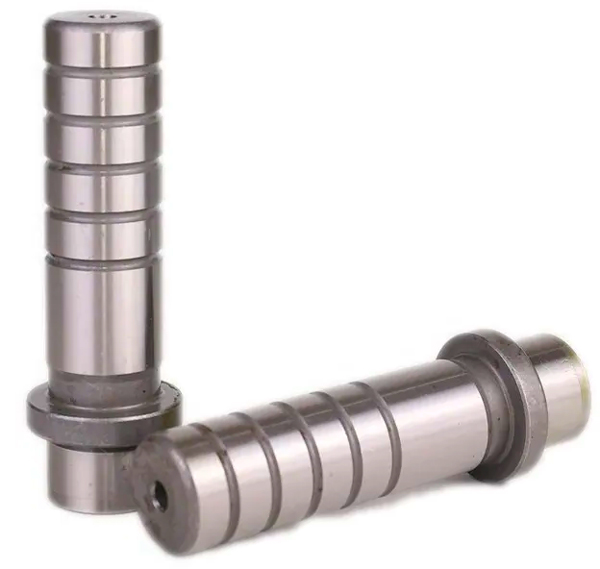

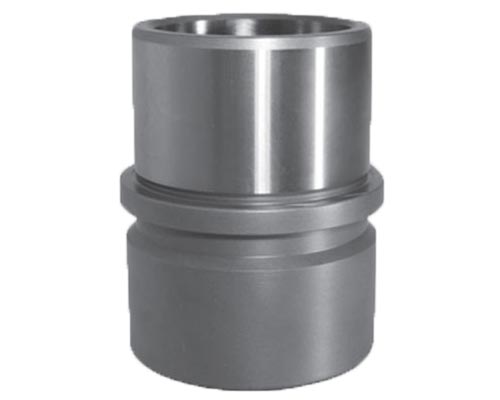

Направляющие втулки работают в паре с колонками и обеспечивают точное перемещение плит штампа. В зависимости от конструкции доступны гладкие втулки под запрессовку, втулки с буртиком для дополнительной фиксации, а также специальные исполнения для различных условий эксплуатации. В ассортименте представлены стальные закаленные втулки с канавками для смазки, втулки с бронзовым покрытием LAMINA и самосмазывающиеся втулки с графитовыми вставками. Такие варианты позволяют подобрать направляющий элемент с учетом нагрузки, скорости движения и требований к обслуживанию штампа.
Для скоростных штампов с большим количеством рабочих циклов могут применяться направляющие пары качения с шариковым сепаратором. В такой системе направляющая колонка и втулка взаимодействуют через сепаратор с шариками, что снижает трение и обеспечивает плавное перемещение.
Шариковые сепараторы позволяют уменьшить износ направляющей пары и увеличить ресурс штамповой оснастки при интенсивной эксплуатации.

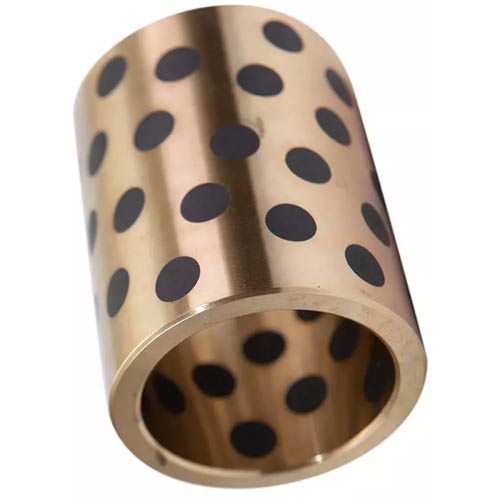

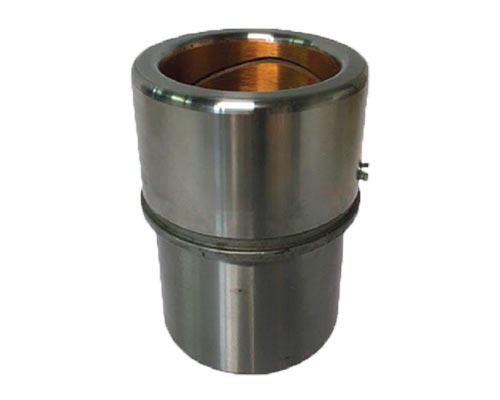

Для узлов, где регулярное нанесение внешней смазки затруднено или нежелательно, используются самосмазывающиеся направляющие элементы. В каталоге представлены втулки с графитовыми вставками, которые обеспечивают скольжение и снижают необходимость постоянного обслуживания. Отдельную группу составляют направляющие втулки с бронзовым покрытием LAMINA. Они применяются в конструкциях, где требуется сочетание износостойкости направляющей пары и стабильного скольжения.
Помимо колонок и втулок, для штамповой оснастки применяются направляющие пластины, рейки, накладки и планки. Они используются для направления перемещения отдельных деталей, ползунов и других подвижных элементов конструкции.

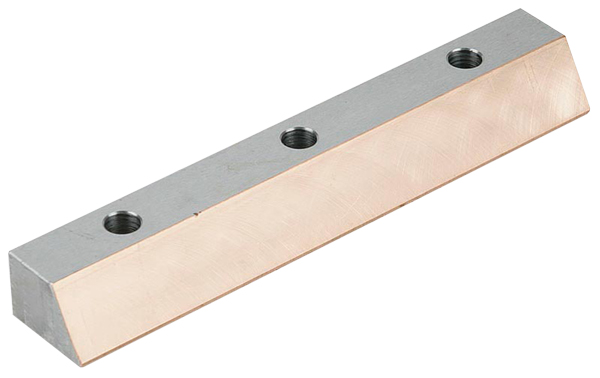

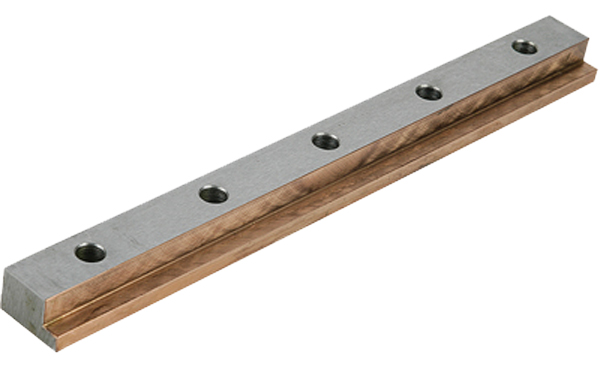

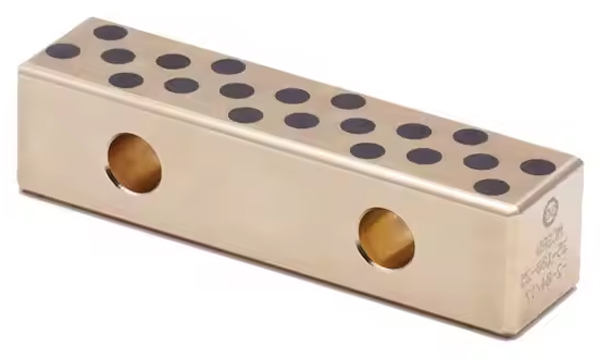

В ассортименте представлены стандартные направляющие пластины, самосмазывающиеся графитовые пластины, а также направляющие планки и накладки с бронзовым покрытием LAMINA.

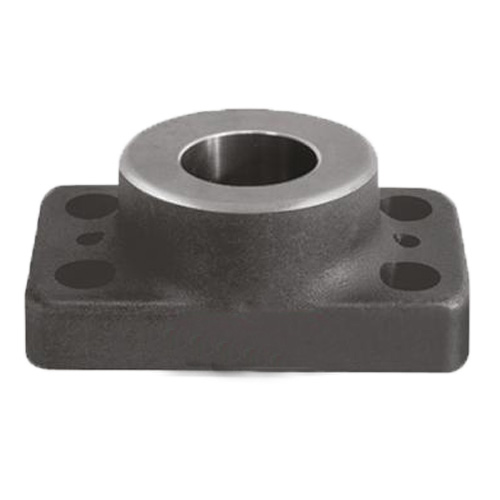

Надежность направляющей системы зависит не только от выбора колонки и втулки, но и от правильного крепления элементов к плитам штампа. В каталоге представлены фиксаторы, опоры и шайбы, предназначенные для установки и дополнительной фиксации направляющих компонентов.
Конкретный способ крепления выбирается в зависимости от конструкции плиты, типа направляющего элемента и требуемой точности позиционирования.
При подборе направляющих элементов необходимо учитывать конструкцию штампа, размеры плит, диаметр и длину колонки, тип втулки, способ крепления и предполагаемую нагрузку. Для высокоскоростных штампов дополнительно оцениваются количество рабочих циклов и целесообразность применения шарикового сепаратора.
При необходимости снижения трения и количества операций по обслуживанию могут использоваться самосмазывающиеся втулки и направляющие элементы с твердым смазочным материалом.
Если необходимо заменить существующий компонент, подобрать подходящий вариант можно по артикулу, размерам, чертежу или фотографии. Специалисты ВИВТЕХ помогут определить совместимую направляющую колонку, втулку, сепаратор или другой элемент направляющей системы.
ВИВТЕХ поставляет направляющие элементы для штампов для изготовления новой оснастки, ремонта и модернизации существующих конструкций. В ассортименте представлены направляющие колонки и втулки, шариковые сепараторы, самосмазывающиеся элементы, направляющие пластины, планки и комплектующие для их крепления.
Подбор выполняется по размерам, конструкции, артикулу и техническим требованиям конкретного штампа.
