Быстроразъёмные соединения для гидравлики EBS 570 (ISO-A)

Описание:

Быстроразъёмные соединения для гидравлики EBS 570

Быстроразъёмные соединения EBS 570 предназначены для подключения и отключения гидравлических линий и оборудования. Серия представляет собой аналог ISO-A по ISO 7241-1 и включает муфты и ниппели разных типоразмеров. Гидравлические БРС позволяют быстрее подключать насосы, клапаны, рукава высокого давления (РВД) и другое оборудование, а также упрощают смену инструмента и обслуживание гидросистем. В каталоге ВИВТЕХ представлены быстроразъёмные соединения EBS 570 с проходными размерами 4, 6, 7,5, 11, 13, 20, 25, 38 и 50 мм. Доступны различные варианты резьбового подключения, материалы корпуса и уплотнений.

Технические характеристики БРС EBS 570

Тип соединения: ISO-A, аналог ISO 7241-1.
Проходные размеры: от 4 до 50 мм.
Рабочее давление: до 300 бар в зависимости от исполнения.
Стандартный материал муфты и ниппеля: латунь MS 58.
Материалы специальных исполнений: нержавеющая сталь AISI 303 и AISI 316L.
Стандартные уплотнения: нитрил NBR.
Дополнительные материалы уплотнений: Viton (FKM), EPDM и неопрен CR.

Максимальное рабочее давление зависит от размера соединения и материала корпуса. Для латунных исполнений допустимые значения отличаются от параметров стальных и нержавеющих вариантов. При подборе необходимо ориентироваться на технические характеристики конкретного артикула.

Варианты исполнения и артикулы БРС EBS 570

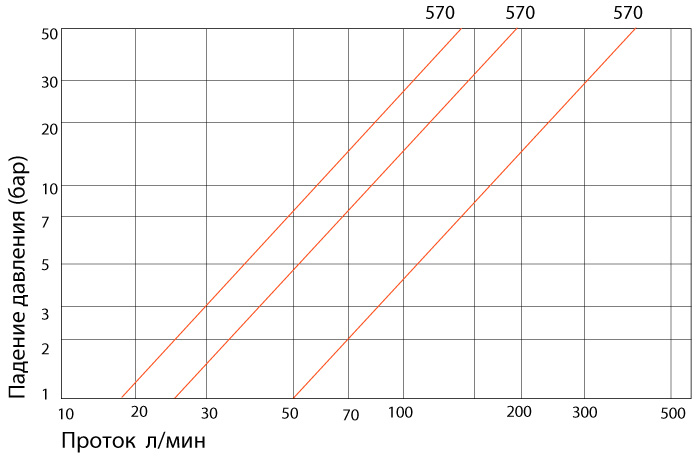

График зависимости протока от падения давления

Рабочее давление
Соединение	Латунь	Сталь	Нержавеющая сталь
BSP 1/8’’	210	300	300
BSP 1/4’’	185	300	300
BSP 3/8’’	152	280	280
BSP 1/2’’	160	280	280
BSP 3/4’’	138	250	250
BSP 1’’	105	230	230

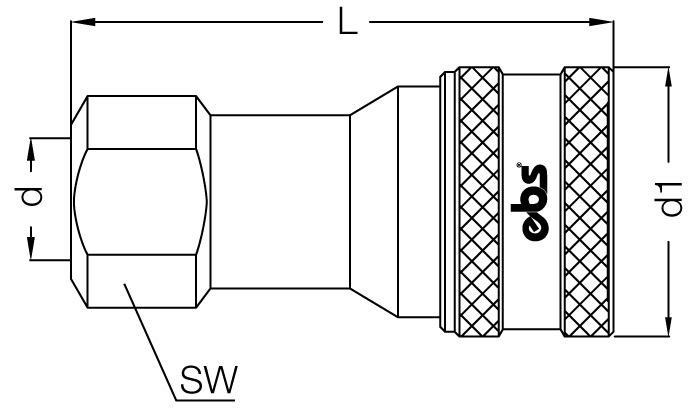

БРС муфта / розетка EBS 570 с внутренней резьбой — BSP 1/8–1″

БРС муфта / розетка с внутренней резьбой EBS 570


Артикул	Артикул	d	d1	L	SW
570 DGB 10	570 DG 10	BSP 1/8’’	25	49	14
570 DGB 13	570 DG 13	BSP 1/4’’	29	58	19
570 DGB17	570 DG 17	BSP 3/8’’	35	64	24
570 DGB 21	570 DG 21	BSP 1/2’’	44	74	29
570 DGB 26	570 DG 26	BSP 3/4’’	53	94	36
570 DGB 33	570 DG 33	BSP 1’’	60	106	41

БРС ниппель / штуцер EBS 570 с внутренней резьбой — BSP 1/8–1″

БРС ниппель / штуцер с внутренней резьбой EBS 570


Артикул	Артикул	d	L	SW
570 DRB 10	570 DR 10	BSP 1/8’’	30	14
570 DRB 13	570 DR 13	BSP 1/4’’	35	19
570 DRB17	570 DR 17	BSP 3/8’’	39	24
570 DRB 21	570 DR 21	BSP 1/2’’	46	29
570 DRB 26	570 DR 26	BSP 3/4’’	60	36
570 DRB 33	570 DR 33	BSP 1’’	65	41

График зависимости протока от падения давления

Рабочее давление
Соединение	Латунь	Сталь	Нержавеющая сталь
BSP 1/8’’	210	300	300
BSP 1/4’’	185	300	300
BSP 3/8’’	152	280	280
BSP 1/2’’	160	280	280
BSP 3/4’’	138	250	250
BSP 1’’	105	230	230

БРС муфта / розетка EBS 570 с внутренней резьбой — BSP 1¼–2½″


Артикул	Артикул	d	d1	L	SW
570.32 DGB 42	570.32 DG 42	BSP 1-1/4’’	70	114	60
570.38 DGB 48	570.38 DG 48	BSP 1-1/2’’	75	126	65
570.50 DGB 60	570.50 DG 60	BSP 2’’	105	142	90
570.50 DGB 75	570.50 DG 75	BSP 2-1/2’’	110	167	100

БРС ниппель / штуцер EBS 570 с внутренней резьбой — BSP 1¼–2½″


Артикул	Артикул	d	L	SW
570.32 DRB 42	570.32 DR 42	BSP 1-1/4’’	114	60
570.38 DRB 48	570.38 DR 48	BSP 1-1/2’’	126	65
570.50 DRB 60	570.50 DR 60	BSP 2’’	142	190
570.50 DRB 75	570.50 DR 75	BSP 2-1/2’’	167	110

Условные обозначения клапанов БРС EBS 570

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Описание и технические особенности БРС EBS 570

Варианты муфт и ниппелей EBS 570

Серия включает быстросъёмные муфты и ниппели с внутренней резьбой, а также другие варианты присоединения в зависимости от типоразмера. В таблицах каталога представлены резьбовые исполнения BSP от 1/8 до 2½ дюйма. Для выбора совместимых деталей следует сверять размеры, артикулы и конструкцию муфты и ниппеля.

В зависимости от исполнения гидравлические быстросъёмы могут иметь полный проток без клапанов, одностороннее перекрытие потока или двустороннее перекрытие. При разъединении самоуплотняющиеся элементы автоматически перекрывают поток рабочей жидкости, а при соединении клапаны открываются для её прохождения.

Материалы и температурный диапазон

Для стандартных БРС EBS 570 используются латунные корпуса и ниппели MS 58, а для специальных исполнений доступна нержавеющая сталь. Выбор материала зависит от условий эксплуатации и требований к рабочей жидкости.

Температурный диапазон определяется типом уплотнения:

NBR — от −20 до +110 °C;
Viton (FKM) — от −20 до +180 °C;
EPDM — от −40 до +150 °C;
неопрен CR — от −40 до +100 °C.

Указанные диапазоны относятся к соответствующим типам уплотнений. Перед эксплуатацией необходимо проверить совместимость материала с рабочей жидкостью и условиями работы гидросистемы.

Применение быстроразъёмных соединений EBS 570

Гидравлические БРС EBS 570 применяются в гидравлических контурах, для подключения насосов и клапанов, быстрой смены инструмента, на испытательных стендах и в промышленном оборудовании. В каталоге также указаны производство изделий из пластмасс, литьё цветных металлов, сталелитейная и судостроительная промышленность.

При выборе соединения учитывайте давление, расход рабочей жидкости, тип клапана, материал корпуса и условия эксплуатации. Внешне похожие быстроразъёмные соединения не всегда взаимозаменяемы, даже если их резьба совпадает.
