БРС для гидравлики EBS 576 (Аналог ISO-B (ISO 7241-1)

Описание:

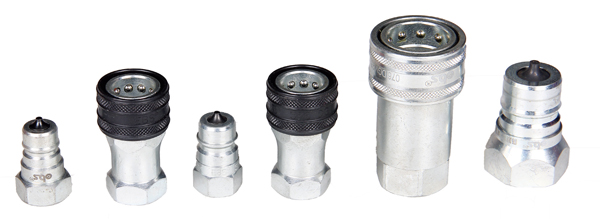

БРС EBS 576 предназначены для быстрого соединения и разъединения гидравлических линий. Серия соответствует стандарту ISO-B (ISO 7241-1) и применяется для подключения рукавов и оборудования в гидравлических системах.

В линейке представлены муфты (розетки) и ниппели (штуцеры) с внутренней резьбой BSPP и NPTF. Доступны исполнения с проходным каналом, односторонним и двухсторонним клапаном. Максимальное рабочее давление зависит от типоразмера и исполнения соединения.

Технические характеристики БРС EBS 576

Проходные размеры: 6, 10, 12, 16, 19 и 25 мм.
Рабочее давление в зависимости от типоразмера:
- 1/4″ — до 400 бар;
- 3/8″ — до 300 бар;
- 1/2″ — до 250 бар;
- 3/4″ — до 250 бар;
- 1″ — до 230 бар.
Стандарт: ISO-B (ISO 7241-1).
Диапазон рабочих температур: от −20 до +125 °C при использовании уплотнений из нитрила NBR.
Материал муфты и ниппеля в стандартном исполнении: оцинкованная сталь.
Материал уплотнений в стандартном исполнении: нитрил NBR.
Доступные опции: термостойкая пружина для температур от −30 до +225 °C, корпуса из латуни или нержавеющей стали, уплотнения из Viton (FPM).

Варианты исполнения и артикулы БРС EBS 576

БРС EBS 576 — муфта / розетка с внутренней резьбой BSPP и NPTF

БРС муфта / розетка с внутренней резьбой для гидравлики

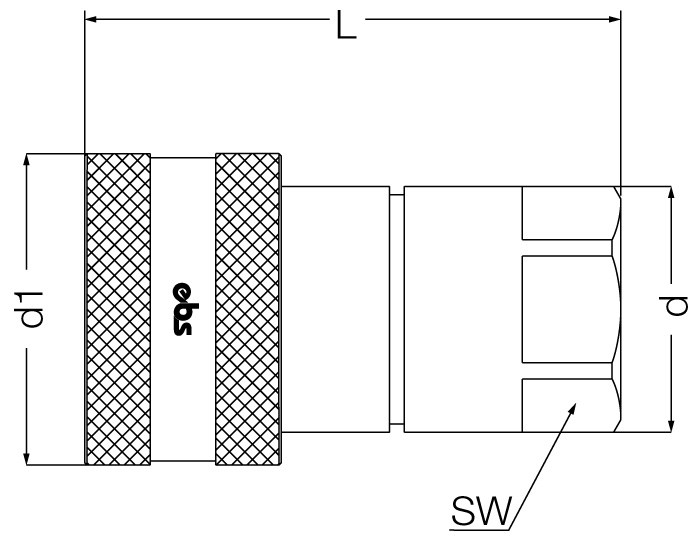

Артикул	d	d1	L	бар	PSI	SW
				Рабочее давление
576 DGB 13	BSPP 1/4”	25	48	400	5800	19
576 NGB 13	NPTF 1/4”	25	48	400	5800	19

576 DGB 17	BSPP 3/8”	31	57	300	4350	22
576 NGB 17	NPTF 3/8”	31	57	300	4350	22

576 DGB 21	BSPP 1/2”	38	66	250	3625	27
576 NGB 21	NPTF 1/2”	38	66	250	3625	27

576 DGB 26	BSPP 3/4”	48	82,5	230	3625	34
576 NGB 26	NPTF 3/4”	48	82,5	230	3625	34

576 DGB 33	BSPP 1”	56	100	220	3335	41
576 NGB 33	NPTF 1”	56	100	220	3335	41

576 DGB 42	BSPP 1-1/4”	70	115	220	3190	50
576 NGB 42	NPTF 1-1/4”	70	115	220	3190	50

576 DGB 48	BSPP 1-1/2”	84	131,5	200	2900	60
576 NGB 48	NPTF 1-1/2”	84	131,5	200	2900	60

БРС EBS 576 — штуцер / ниппель с внутренней резьбой BSPP и NPTF

БРС штуцер / ниппель с внутренней резьбой для гидравлики

				Рабочее давление
Артикул	d	d1	L	L1	бар	PSI	SW
576 DRB 13	BSPP 1/4”	22	36,8	14,5	400	5800	19
576 NRB 13	NPTF 1/4”	22	36,8	14,5	400	5800	19

576 DRB 17	BSPP 3/8”	26,5	39	18	300	4350	22
576 NRB 17	NPTF 3/8”	26,5	39	18	300	4350	22

576 DRB 21	BSPP 1/2”	31	44	22	250	3625	27
576 NRB 21	NPTF 1/2”	31	44	22	250	3625	27

576 DRB 26	BSPP 3/4”	40	55	27,5	230	3625	34
576 NRB 26	NPTF 3/4”	40	55	27,5	230	3625	34

576 DRB 33	BSPP 1”	47	66	34	220	3335	41
576 NRB 33	NPTF 1”	47	66	34	220	3335	41

576 DRB 42	BSPP 1-1/4”	55,5	73	29	220	3190	50
576 NRB 42	NPTF 1-1/4”	55,5	73	29	220	3190	50

576 DRB 48	BSPP 1-1/2”	66	83	32			60
576 NRB 48	NPTF 1-1/2”	66	83	32			60

Условные обозначения клапанов БРС EBS 576

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Описание и технические особенности БРС EBS 576

Конструкция и исполнения БРС EBS 576

В серии EBS 576 представлены муфты (розетки) и ниппели (штуцеры) с резьбовыми подключениями BSPP и NPTF. В зависимости от исполнения доступны варианты без клапана, с односторонним клапаном и с двухсторонним перекрытием потока.

При подборе быстроразъёмного соединения необходимо учитывать проходной размер, тип резьбы, рабочее давление и температурные условия эксплуатации. Муфта и ниппель должны быть совместимы между собой.

Купить БРС EBS 576 для гидравлики в ВИВТЕХ

Компания ВИВТЕХ предлагает быстроразъёмные соединения EBS 576 для гидравлических систем. Для подбора подходящего исполнения уточните типоразмер, резьбу, рабочее давление и требования к материалам корпуса и уплотнений.
