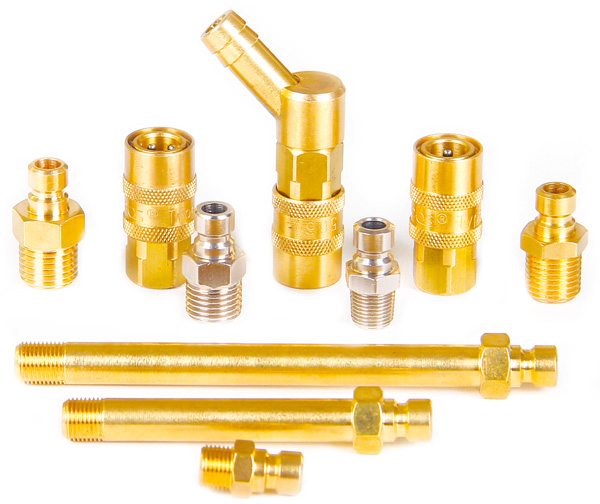

Быстросъемные соединения для воды Международного стандарта. EBS серия 506

Описание:

  • Проток 6 мм
  • Рабочее давление: от 0 до 15 бар
  • Диапазон температур: от -5°C до +180°C, прокладки из Витона FPM (V)
  • Материал стандартного исполнения муфты, ниппеля: Латунь
  • Материал специального исполнения муфты, ниппеля: Нержавеющая сталь;
  • Материал стандартного исполнения прокладок: Витон FPM (V)
  • Опции: замок безопасности
  • Область применения:
    • - В системах регулирования температуры с горячей или холодной водой
    - На паропроводе
    - Производство изделий из пластмасс
    - Производство изделий из стекла
    - Производство изделий из цветных металлов

Условные обозначения:


Без клапана Проходная муфта и проходной ниппель (полный проток)
Односторонний клапан Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
Двухсторонний клапан Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

БРС муфта / розетка под шланг ёлочка


БРС муфта / розетка под шланг
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
506 HGB 06 506 HG 06 6 4 17 9 56 22,5
506 HGB 08 506 HG 08 8 6 17 9 56 22,5
506 HGB 09 506 HG 09 9 7 17 9 56 22,5
506 HGB 10 506 HG 10 10 8 17 9 56 22,5

БРС муфта / розетка 45° под шланг ёлочка


БРС муфта / розетка 45° под шланг
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
506 HGB 06-450 506 HG 06-450 6 4,5 17 9 45 22,5
506 HGB 08-450 506 HG 08-450 8 6 17 9 45 22,5
506 HGB 09-450 506 HG 09-450 9 6 17 9 45 22,5
506 HGB 10-450 506 HG 10-450 10 8 17 9 45 22,5

БРС муфта / розетка 90° под шланг ёлочка


БРС муфта / розетка 90° под шланг
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
506 HGB 06-900 506 HG 06-900 6 4,5 17 9 45 22,5
506 HGB 08-900 506 HG 08-900 8 6 17 9 45 22,5
506 HGB 09-900 506 HG 09-900 9 6 17 9 45 22,5
506 HGB 10-900 506 HG 10-900 10 8 17 9 45 22,5

БРС муфта/ розетка под шланг с безхомутовым соединением


БРС муфта под шланг с безхомутовым соединением
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
506 FGB 10 506 FG 10 10 7 17 9 47 24

БРС муфта / розетка 45° под шланг с безхомутовым соединением


БРС муфта / розетка 45° под шланг с безхомутовым соединением
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
506 FGB 10-450 506 FG 10-450 10 6 17 9 45 24

Муфта / розетка под углом 900 с безхомутовым соединением


Муфта 90° под шланг с безхомутовым соединением
Без клапана Без клапана
Артикул Артикул d d1 d2 d3 L L1
506 FGB 10-900 506 FGB 10-900 10 6 17 9 45 24

БРС Муфта / розетка глухая


БРС Муфта / розетка глухая
Без клапана
Артикул d d1 L
506 KGB 00 12 9 27

Муфта / розетка с внутренней резьбой


Муфта с внутренней резьбой
Без клапана Без клапана
Артикул Артикул d d1 d2 L SW
506 DGB 10 506 DG 10 BSP 1/8” 17 9 40 17
506 DGB 13 506 DG 13 BSP 1/4” 17 9 42 17
506 DGB M14 506 DG M14 M14 x 1,5 17 9 42 17
506 DGB 17 506 DG 17 BSP 3/8” 17 9 42 17
506 DGB N10 506 DG N10 NPT 1/8” 17 9 40 17
506 DGB N13 506 DG N13 NPT 1/4” 17 9 45 17

БРС муфта / розетка с наружной  резьбой


Муфта / розетка с наружной резьбой
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1 SW
506 EGB 10 506 EG 10 BSP 1/8” 17 9 44 12 17
506 EGB 13 506 EG 13 BSP 1/4” 17 9 47 15 17
506 EGB M14 506 EG M14 M14 x 1,5 17 9 47 15 17
506 EGB 17 506 EG 17 BSP 3/8” 17 9 47 15 17
506 EGB N10 506 EG N10 BSP 1/8” 17 9 46 14 17
506 EGB N13 506 EG N13 BSP 1/4” 17 9 47 15 17

БРС муфта / розетка 45° с наружной резьбой


БРС муфта / розетка 45° с наружной резьбой
Без клапана Без клапана
Артикул Артикул d2 d3 d4 L L1 SW
506 EGB 10-45° 506 EG 10-45° BSP 1/8” 17 9 38 10 17
506 EGB 13-45° 506 EG 13-45° BSP 1/4” 17 9 38 10 17
506 EGB N10-45° 506 EG N10-45° NPT 1/8” 17 9 38 10 17
506 EGB N13-45° 506 EG N13-45° NPT 1/4” 17 9 38 10 17

БРС муфта / розетка 90° с наружной резьбой


БРС муфта / розетка 90° с наружной резьбой
Без клапана Без клапана
Артикул Артикул d2 d3 d4 L L1 SW
506 EGB 10-90° 506 EG 10-90° BSP 1/8” 17 9 38 10 17
506 EGB 13-90° 506 EG 13-90° BSP 1/4” 17 9 38 10 17
506 EGB N10-90° 506 EG N10-90° NPT 1/8” 17 9 38 10 17
506 EGB N13-90° 506 EG N13-90° NPT 1/4” 17 9 38 10 17

БРС адаптер муфты / розетки


БРС адаптер муфты
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1
506 HGB 509 506 HG 509 9 9 17 43 27,5

БРС адаптер муфты / розетки


БРС адаптер муфты
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1
506 HGB 509 506 HG 509 13 9 17 41,5 27,5

БРС адаптер муфты / розетки


БРС адаптер муфты / розетки
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1
506 HGB 600.08 506 HG 600.08 17 21 17 41,5 46,5

Ниппель / розетка глухая


Ниппель / розетка глухая
Без клапана
Артикул d
506 KTP 9

БРС соединитель / розетка с муфтами


Соединитель / розетка с муфтами
Без клапана Без клапана
Артикул Артикул d d1 d2 L L1 L2
506 KGB 125 506 KG 125 17 9 8x1 125 41 2
506 KGB 250 506 KG 250 17 9 8x1 250 41 2
506 KGB 500 506 KG 500 17 9 8x1 500 41 2

БРС штуцер / ниппель с внутренней резьбой


БРС штуцер / ниппель с внутренней резьбой
Без клапана
Артикул d d1 d2 L SW
506 DR 10 1/8” 6 9 26 13
506 DR 13 1/4” 6 9 32 13
506 DR 17 3/8” 6 9 32 13

БРС штуцер / ниппель с длинной резьбой


БРС штуцер / ниппель с длинной резьбой
Без клапана
Артикул d d1 d2 SW L1 L
506 BL M10x100 M10X1 6 9 11 40 100
506 BL 10x100 BSPT 1/8” 6 9 11 40 100
506 BL 13x100 BSPT 1/4” 6 9 14 40 100
506 BL M14x100 M14X1,5 6 9 14 40 100
506 BL M17x100 BSPT 3/8” 6 9 17 40 100

БРС штуцер / ниппель длинный без резьбы


БРС штуцер / ниппель длинный без резьбы
Без клапана
Артикул d d1 d2 SW L L1
506 BN 63 10 6 9 11 63 17
506 BN 100 10 6 9 11 100 17
506 BN 120 10 6 9 11 120 17
506 BN 240 10 6 9 11 240 17
506 BN 360 10 6 9 11 360 17

БРС штуцер / ниппель длинный с резьбой


БРС штуцер / ниппель длинный с резьбой
Без клапана
Артикул d SW d1 d2 d3 L50 L100 L150 L200 L250
506 TU 10xL 1/8” 11 6 9 10 50 100 150 200 250
506 TU 13xL 1/4” 14 6 9 14 50 100 150 200 250
506 TU 10xL 3/8” 17 6 9 17 50 100 150 200 250
506 ER M10xL M10x1 11 10 9 6 50 100 150 200 250
506 ER M14xL M14x1,5 15 14 9 6 50 100 150 200 250

БРС штуцер / ниппель под шланг ёлочка


БРС штуцер / ниппель под шланг
Без клапана
Артикул d d1 d2 L1 L
506 HR 06 6 4 9 23 37
506 HR 08 8 6 9 23 37
506 HR 09 9 7 9 23 37
506 HR 10 10 8 9 23 37

БРС штуцер / ниппель под шланг с безхомутовым соединением


БРС штуцер / ниппель под шланг с безхомутовым соединением
Без клапана
Артикул d d1 d2 L1 L
506 FHR 10 10 5 9 24 38
506 FHR 13 13 6 9 24 38

БРС штуцер / ниппель под шланг с безхомутовым соединением


БРС штуцер / ниппель с наружной резьбой
Без клапана
Артикул d d1 d2 d3 L1 Lmax L SW
506 ER 10 1/8” 6 9 22 17 18 24 13
506 ER 13 1/4” 6 9 26 19 20 29 16
506 ER 17 3/8” 6 9 30 21 22 30 19
506 ERM 10 M10x1 6 9 22 17 18 24 11
506 ERM 14 M14x1,5 6 9 26 19 20 25 14

БРС ниппель / штуцер с клапаном и внешней резьбой


БРС ниппель / штуцер с клапаном и внешней резьбой
Без клапана
Артикул d d1 d2 d3 L1 Lmax L SW
506 ERB 13 1/4” 6 9 28 19 21 29 14
506 ERB 17 3/8” 6 9 30 21 21 29 17

БРС ниппель / штуцер с клапаном и внешней резьбой


БРС ниппель / штуцер 90° с внешней резьбой
Без клапана
Артикул d d1 d2 L1 L L2 SW
506 ER 10-90° BSPT 1/8” 6 9 11 27 23 11
506 ER M10-90° M10x1 6 9 11 27 23 11
506 ER 13-90° BSPT 1/4” 6 9 11 34 23 15
506 ER M14-90° M14x1.5 6 9 11 34 23 17
506 ER 17-90° BSPT 3/8” 6 9 11 34 23 17

БРС ниппель / штуцер с клапаном и внешней резьбой


БРС ниппель / штуцер с длинной резьбой
NPT BSPT
Артикул Артикул d d1 d2 L L1 SW
506 ER N10x63 506 ERL 10x63 1/8” 6 9 63,5 25,4 11
506 ER N10x101 506 ERL 10x101 1/8” 6 9 101,6 25,4 11
506 ER N10x140 506 ERL 10x140 1/8” 6 9 140 25,4 11
506 ER N10x178 506 ERL 10x178 1/8” 6 9 178 25,4 11
506 ER N10x216 506 ERL 10x216 1/8” 6 9 216 25,4 11
506 ER N10x254 506 ERL 10x254 1/8” 6 9 254 25,4 11
506 ER N10x292 506 ERL 10x292 1/8” 6 9 292 25,4 11
506 ER N10x330 506 ERL 10x330 1/8” 6 9 330 25,4 11
506 ER N13x63 506 ERL 13x63 1/4” 6 9 63,5 22,2 14
506 ER N13x101 506 ERL 13x101 1/4” 6 9 101,6 31,7 14
506 ER N13x140 506 ERL 13x140 1/4” 6 9 140 31,7 14
506 ER N13x178 506 ERL 13x178 1/4” 6 9 178 31,7 14
506 ER N13x216 506 ERL 13x216 1/4” 6 9 216 31,7 14
506 ER N13x254 506 ERL 13x254 1/4” 6 9 254 31,7 14
506 ER N13x292 506 ERL 13x292 1/4” 6 9 292 31,7 14
506 ER N13x330 506 ERL 13x330 1/4” 6 9 330 31,7 14
506 ER N17x63 506 ERL 17x63 3/8” 6 9 63,5 25,4 19
506 ER N17x101 506 ERL 17x101 3/8” 6 9 101,6 31,7 19
506 ER N17x140 506 ERL 17x140 3/8” 6 9 140 31,7 19
506 ER N17x178 506 ERL 17x178 3/8” 6 9 178 31,7 19
506 ER N17x216 506 ERL 17x216 3/8” 6 9 216 31,7 19
506 ER N17x254 506 ERL 17x254 3/8” 6 9 254 31,7 19
506 ER N17x292 506 ERL 17x292 3/8” 6 9 292 31,7 19
506 ER N17x330 506 ERL 17x330 3/8” 6 9 330 31,7 19
