Варианты исполнения и артикулы БРС EBS A26

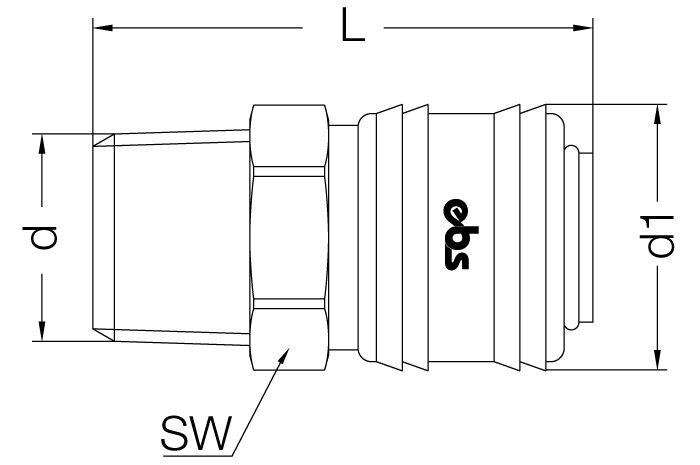

БРС муфта для воздуха EBS A26 NW 7.2 с наружной резьбой
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A26 EGB 13
|
BSP 1/4”
|
25
|
58
|
21
|
|
A26 EGB 17
|
BSP 3/8”
|
25
|
58
|
21
|
|
A26 EGB 21
|
BSP 1/2”
|
25
|
59
|
21
|
|
A26 EGB M14
|
M14 х 1,5
|
25
|
58
|
21
|
|
A26 EGB M16
|
M16 х 1,5
|
25
|
58
|
21
|
|
A26 EGB M18
|
M18 х 1,5
|
25
|
59
|
21
|
БРС муфта для воздуха EBS A26 NW 7.2 с внутренней резьбой
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A26 DGB 10
|
BSP 1/8”
|
25
|
41
|
21
|
|
A26 DGB 13
|
BSP 1/4”
|
25
|
58
|
21
|
|
A26 DGB 17
|
BSP 3/8”
|
25
|
58
|
21
|
|
A26 DGB 21
|
BSP 1/2”
|
25
|
59
|
24
|
|
A26 DGB M14
|
M14 х 1,5
|
25
|
58
|
21
|
|
A26 DGB M16
|
M16 х 1,5
|
25
|
58
|
21
|
|
A26 DGB M18
|
M18 х 1,5
|
25
|
59
|
22
|
БРС муфта EBS A26 NW 7.2 под шланг
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A26 HGB 06
|
6 мм - 1/4”
|
25
|
55
|
21
|
|
A26 HGB 08
|
8 мм - 5/16”
|
25
|
55
|
21
|
|
A26 HGB 09
|
9 мм - 5/14”
|
25
|
55
|
21
|
|
A26 HGB 10
|
10 мм - 3/8”
|
25
|
55
|
21
|
|
A26 HGB 13
|
13 мм - 1/2”
|
25
|
55
|
21
|
БРС муфта EBS A26 NW 7.2 для пластиковых шлангов
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A26 PGB 06
|
6x8 мм M12x1
|
25
|
50
|
21
|
|
A26 PGB 08
|
8x10 мм M16x1
|
25
|
54
|
21
|
|
A26 PGB 08
|
9x12 мм M16x1
|
25
|
63
|
21
|
БРС муфта EBS A26 NW 7.2 для пластиковых шлангов и панельного монтажа
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A26 MGB 06
|
6 мм M12x1
|
25
|
60
|
21
|
|
A26 MGB 08
|
8 мм M16x1
|
25
|
63
|
21
|
|
A26 MGB 08
|
10 мм M16x1
|
25
|
72
|
21
|
БРС муфта EBS A26 NW 7.2 для пластиковых шлангов с пружиной
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A26 YGB 06
|
6x8 мм M12x1
|
25
|
133
|
21
|
A26 YGB 08
|
8x10 мм M16x1
|
25
|
148
|
21
|
A26 YGB 09
|
9x12 мм M16x1
|
25
|
148
|
21
|
БРС ниппель EBS A26 NW 7.2 под шланг
|
|
|
|
Артикул
|
d
|
L
|
|
A26 HR 06
|
6 мм - 1/4”
|
46
|
|
A26 HR 08
|
8 мм - 5/16”
|
46
|
|
A26 HR 09
|
9 мм - 5/14”
|
46
|
|
A26 HR 10
|
10 мм - 3/8”
|
46
|
|
A26 HR 13
|
13 мм - 1/2”
|
46
|
БРС ниппель EBS A26 NW 7.2 с наружной резьбой
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A26 ER 10
|
BSP 1/8”
|
31
|
13
|
|
A26 ER 13
|
BSP 1/4”
|
33
|
14
|
|
A26 ER 17
|
BSP 3/8”
|
33
|
17
|
|
A26 ER 21
|
BSP 1/2”
|
38
|
22
|
|
A26 ER M14
|
M14x1,5
|
35
|
17
|
|
A26 ER M16
|
M16x1,5
|
36
|
17
|
|
A26 ER M18
|
M18x1,5
|
37
|
19
|
БРС ниппель EBS A26 NW 7.2 с внутренней резьбой
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A26 DR 10
|
BSP 1/8”
|
30
|
13
|
|
A26 DR 13
|
BSP 1/4”
|
33
|
17
|
|
A26 DR 17
|
BSP 3/8”
|
33
|
19
|
|
A26 DR 21
|
BSP 1/2”
|
36
|
24
|
|
A26 DR M14-1
|
M14x1,25
|
33
|
17
|
|
A26 DR M14
|
M14x1,5
|
33
|
17
|
|
A26 DR M16
|
M16x1,5
|
33
|
19
|
|
A26 DR M18
|
M18x1,5
|
36
|
21
|
БРС ниппель EBS A26 NW 7.2 для пластиковых шлангов и панельного монтажа
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A26 MR 06
|
6 мм M12x1
|
56
|
14
|
|
A26 MR 08
|
8 мм M12x1
|
56
|
14
|
|
A26 MR 10
|
10 мм M14x1
|
56
|
16
|
БРС ниппель EBS A26 NW 7.2 для пластиковых шлангов
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A26 PR 04
|
4 x 6 мм M10x1
|
34
|
12
|
|
A26 PR 06
|
6 x 8 мм M12x1
|
34
|
12
|
|
A26 PR 08
|
8 x 10 мм M10x1
|
42
|
17
|
|
A26 PR 10
|
9 x 12 мм M10x1
|
42
|
17
|
БРС ниппель EBS A26 NW 7.2 для шлангов с пружиной
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A26 YR 04
|
4 x 6 мм M10x1
|
120
|
12
|
|
A26 YR 06
|
6 x 8 мм M12x1
|
120
|
12
|
|
A26 YR 08
|
8 x 10 мм M10x1
|
140
|
17
|
|
A26 YR 10
|
9 x 12 мм M10x1
|
140
|
17
|
Резьбовой двойной соединитель для воздуха EBS A26 NW 7.2
|
Артикул
|
L
|
SW
|
|
A26 2G 13B
|
R 1/4”
|
G 1/4”
|
|
A26 2G 17B
|
R 3/8”
|
G 2/8”
|
|
A26 2G 21B
|
R 1/2”
|
G 1/2”
|
Резьбовой тройной соединитель для воздуха EBS A26 NW 7.2
|
Артикул
|
L
|
SW
|
|
A26 3G 13B
|
R 1/4”
|
G 1/4”
|
|
A26 3G 17B
|
R 3/8”
|
G 2/8”
|
|
A26 3G 21B
|
R 1/2”
|
G 1/2”
|
Быстросъемный двойной соединитель для воздуха EBS A26 NW 7.2
|
|
|
Артикул
|
d
|
|
A26 2GD 13
|
BSP 1/4”
|
|
A26 2GD 17
|
BSP 3/8”
|
|
A26 2GD 21
|
BSP 1/2”
|
Быстросъемный тройной соединитель для воздуха EBS A26 NW 7.2
|
|
|
Артикул
|
d
|
|
A26 3GD 13
|
BSP 1/4”
|
|
A26 3GD 17
|
BSP 3/8”
|
|
A26 3GD 21
|
BSP 1/2”
|

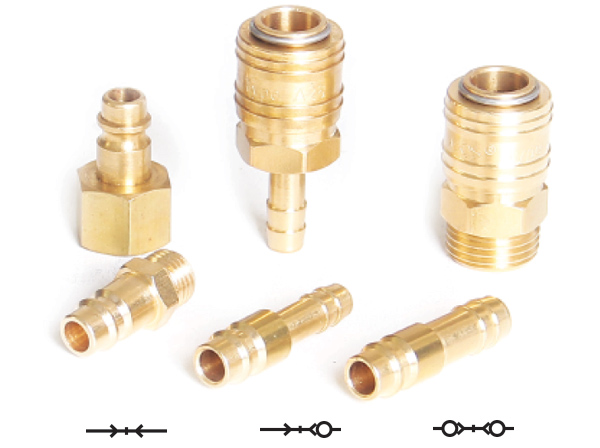

Условные обозначения клапанов БРС EBS A26
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические особенности БРС EBS A26
Варианты муфт и ниппелей EBS A26
В серии A26 представлены муфты с наружной и внутренней резьбой BSP, исполнения под шланг, а также соединения для пластиковых шлангов. Доступны варианты с метрической резьбой, в том числе M14×1,5, M16×1,5 и M18×1,5, в зависимости от типа изделия.
Для подключения пластиковых шлангов предусмотрены исполнения с резьбовыми элементами и варианты для панельного монтажа. В ассортимент также входят соединители с защитной пружиной, помогающей уменьшить риск перегиба шланга в месте подключения, а также двойные и тройные соединители для построения пневматических линий.
Конкретные размеры, артикулы и установочные параметры приведены в таблицах на странице.
Конструкция и варианты клапанов
В зависимости от исполнения доступны проходные соединения, муфты с односторонним клапаном и варианты с двусторонним клапаном. Проходная конструкция обеспечивает свободный проток воздуха через соединение. Односторонний клапан перекрывает поток со стороны муфты при разъединении, а двусторонний предусматривает самоуплотняющиеся элементы с обеих сторон.
Выбор конструкции определяется требованиями пневматической системы и необходимостью ограничивать выход сжатого воздуха при отключении оборудования. При подборе важно убедиться, что муфта и ниппель относятся к совместимому исполнению.
Купить БРС EBS A26 для сжатого воздуха в ВИВТЕХ
Компания ВИВТЕХ поставляет быстроразъемные соединения для пневматики и комплектующие для промышленного оборудования. Для подбора БРС EBS A26 необходимо определить требуемый тип присоединения, диаметр шланга или резьбы, рабочее давление и конструкцию клапана.
В карточке серии представлены артикулы муфт, ниппелей и соединителей с различными вариантами подключения. При выборе следует сверять обозначения изделий, размеры и технические характеристики, чтобы подобрать совместимые компоненты для конкретной пневматической системы.
