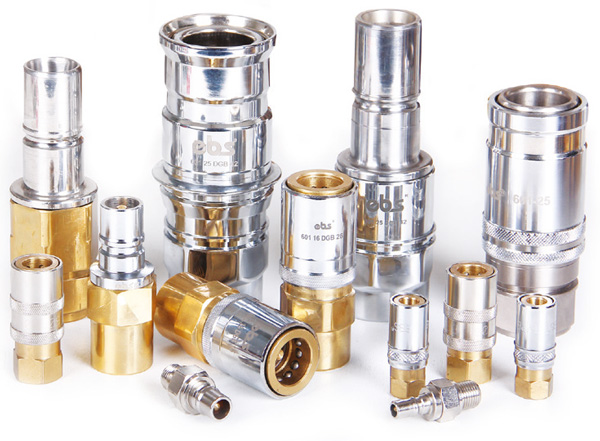

Быстроразъемные соединения для воды EBS cерия 601 (аналог Staubli RMI)

Описание:

Проток 6, 9, 12, 16, 20, 25, 38 мм
Рабочее давление: от 0 до 16 бар
Диапазон температур в зависимости от материала прокладок:

Аналог Staubli RMI
Артикул: STAUBLI: RMI 06, RMI 09, RMI 12, RMI 16, RMI 20, RMI 37 |601.06, 601.09, 601.12, 101.06 HGB, 101.09 DGB, 101.12 DGB
Материал стандартного исполнения муфты: Латунь
Материал стандартного исполнения ниппеля: Латунь / нержавеющая сталь
Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
Материал стандартного исполнения прокладок: Витон FPM (V)
Материал специального исполнения прокладок: Этилен-пропиленый каучук (EPDM), Перфторкаучук (FFKM)
Область применения:

Условные обозначения:

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Стандартный тип

	601.06	601.09	602.12	602.16	602.20	602.25	602.38
Проток, мм	6	9	12	16	20	25	38
Максимальное рабочее давление, бар	16	16	16	16	16	16	16
Рабочая температура, ⁰C	-20°C +100°C	-20°C +100°C	-20°C +100°C	-20°C +100°C	-10°C +100°C	-10°C +100°C	-10°C +100°C

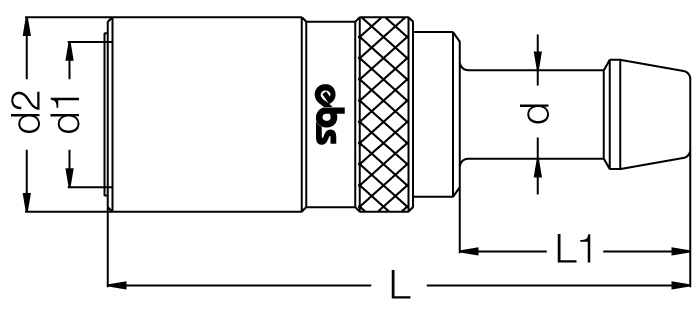

Муфта под шланг / Hose Tail Socket

БРС муфта / розетка под шланг EBS 601 для воды Staubli RMI


Артикул	Артикул	d	d2	d1	L	L1
601.06 HGB 08	601.06 HG 08	08	19	9,5	60	23
601.09 HGB 12	601.09 HG 12	12	25	14	69,5	28
601.12 HGB 13	601.12 HG 13	13	31	18	82	28
601.12 HGB16	601.12 HG16	16	31	18	82	28
601.16 HGB 16	601.16 HG 16	16	32	22,5	109	28
601.16 HGB 19	601.16 HG 19	19	38	22,5	114	33

Муфта под шланг с безхомутовым соединением / Hose Clamp Socket


Артикул	Артикул	d	d2	d1	L	L1
601.06 FGB 10	601.06 FG 10	10	19	9,5	60	24
601.09 FGB 10	601.09 FG 10	10	25	14	69,5	24
601.09 FGB 13	601.09 FG 13	13	25	18	69,5	28
601.12 FGB 13	601.12 FG 13	13	31	18	92	38
601.16 FGB 16	601.16 FG 16	16	38	22,5	109	38
601.16 FGB 19	601.16 FG 19	19	38	22,5	109	38

БРС муфта / розетка 45° под шланг


Артикул	Артикул	d	d2	d1	L	L1
601.06 HGB 08-45	601.06 HG 08-45	08	19	9,5	59	23

Муфта 90° под шланг / 90° Hose Tail Socket

БРС муфта / розетка 90° под шланг EBS 601 для воды Staubli RMI


Артикул	Артикул	d	d2	d1	L	L1
601.06 HGB 08-90	601.06 HG 08-90	08	19	9,5	59	23
601.09 HGB 10-90	601.09 HG 10-90	10	25	14	60	28
601.09 HGB 12-90	601.09 HG 12-90	12	25	14	65	28
601.12 HGB 16-90	601.12 HG 16-90	16	31	18	82	28
601.16 HGB 19-90	601.16 HG 19-90	19	38	22,5	132	60

БРС муфта / розетка с внутренней резьбой

БРС муфта / розетка 90° с внутренней резьбой EBS 601 для воды Staubli RMI


Артикул	Артикул	d	d2	d1	L	SW
601.06 DGB 13	601.06 DG 13	BSP 1/4”	19	9,5	46	17
601.06 DGB N13	601.06 DG N13	NPT1/4”	19	9,5	46	17
601.09 DGB 17	601.09 DG 17	BSP 3/8”	25	14	53	22
601.09 DGB N17	601.09 DG N17	NPT3/8”	25	14	53	22
601.12 DGB 21	601.12 DG 21	BSP 1/2”	31	18	67	27
601.12 DGB N21	601.12 DG N21	NPT1/2”	31	18	67	27
601.16 DGB 26	601.16 DG 26	BSP 3/4”	38	22,5	90	35
601.16 DGB N26	601.16 DG N26	NPT3/4”	38	22,5	90	35

БРС муфта / розетка 45° с внутренней резьбой

БРС муфта / розетка с внутренней резьбой для воды Staubli RMI


Артикул	Артикул	d	d2	L
601.06 DGB 13-45°	601.06 DG 13-45°	BSP 1/4”	19	59

БРС муфта / розетка 90° с внутренней резьбой


Артикул	Артикул	d	d2	L
601.06 DGB 13-90°	601.06 DG 13-90°	BSP 1/4”	19	59
601.06 DGB N13-90°	601.06 DG N13-90°	NPT 1/4”	19	59
601.09 DGB 17-90°	601.09 DG 17-90°	BSP 3/8”	25	65
601.09 DGB N17-90°	601.09 DG N17-90°	NPT 3/8”	25	65
601.12 DGB 21-90°	601.12 DG 21-90°	BSP 1/2”	31	82
601.12 DGB N21-90°	601.12 DG N21-90°	NPT 1/2”	31	82

БРС муфта / розетка прямая с внешней резьбой


Артикул	Артикул	d	d1	L	L1	SW
601.06 EGB 13	601.06 EG 13	BSP 1/4”	19	55	10	17
601.09 EGB 17	601.09 EG 17	BSP 3/3”	25	61	11	22
601.12 EGB 21	601.12 EG 21	BSP 1/2”	31	72	14	27
601.16 EGB 26	601.16 EG 26	BSP 3/4”	38	115,5	14	32

БРС муфта / розетка 90° с внешней резьбой


Артикул	Артикул	d	d1	L	L1	SW
601.06 EGB 13-90°	601.06 EG 13-90°	BSP 1/4”	19	55	10	17
601.09 EGB 17-90°	601.09 EG 17-90°	BSP 3/3”	25	61	11	22
601.12 EGB 21-90°	601.12 EG 21-90°	BSP 1/2”	31	72	14	27
601.16 EGB 26-90°	601.16 EG 26-90°	BSP 3/4”	38	115,5	14	32

БРС штуцер / ниппель с внутренним шесигранником под ключ

БРС штуцер / ниппель под шестигранник для воды Staubli RMI


Артикул	d	d1	L	L1	SW
601.06 ER 10	BSPT 1/8”	10	31	7,5	5
601.06 ER 13	BSPT 1/4”	13	35	13	5
601.06 ER N10	NPT 1/8”	10	31	7,5	5
601.06 ER N13	NPT 1/4”	13	35	13	5
601.09 ER 13	BSPT 1/4”	13	34	10	8
601.09 ER 17	BSPT 3/8”	17	36	11	8
601.09 ER N13	NPT 1/4”	13	34	11	8
601.09 ER N17	NPT 3/8”	17	36	11	8
601.12 ER N17	BSPT 3/8”	17	39	13	10

БРС штуцер / ниппель с внешней резьбой


Артикул	d	d1	L	SW
601.06 RRB 10	BSPT 1/8”	45	7	17
601.06 RRB 13	BSPT 1/4”	45	9	17
601.09 RRB 13	BSPT 1/4”	51	9	19
601.09 RRB 17	BSPT 3/8”	48	10	20
601.12 RRB 17	BSPT 3/8”	63,5	10	24
601.12 RRB 21	BSPT 1/2”	62	12	24
601.16 RRB 26	BSPT 3/4”	81	14	32

БРС штуцер / ниппель с внешней резьбой


Артикул	d	d1	L	SW
601.06 ERB 10	NPT 1/8”	45	10	17
601.06 ERB 13	NPT 1/4”	45	11	17
601.09 ERB 13	NPT 1/4”	52	13	19
601.09 ERB 17	NPT 3/8”	48,5	13	19
601.12 ERB 17	NPT 3/8”	62	13	24
601.12 ERB 21	NPT 1/2”	62	15	24
601.16 ERB 26	NPT 3/4”	81	19	32

БРС штуцер / ниппель с внешней резьбой


Артикул	d	d1	L	SW
601.06 ERB 17	BSP 3/8”	26	10	19
601.09 ERB 21	BSP 1/2”	25	12	22
601.12 ERB 26	BSP 3/4”	30	16	27
601.16 ERB 33	BSP 1”	38	24	32

БРС штуцер / ниппель с внутренней резьбой


Артикул	d	L	SW
601.06 DRB 13	BSP 1/4”	47	17
601.06 DRB N13	NPT 1/4”	47	17
601.09 DRB 13	BSP 1/4”	48,5	19
601.09 DRB N13	NPT 1/4”	48,5	19
601.12 DRB 17	BSP 3/8”	49	22
601.12 DRB N21	NPT 3/8”	85	27
601.16 DRB 26	BSP 3/4”	81	32
601.16 DRB N26	NPT 3/4”	81	32

БРС штуцер / ниппель с наружной резьбой


Артикул	d	L	SW
601.06 DRB	06	17,5	17
601.09 DRB	09	18,5	19
601.12 DRB	12	23	24
601.16 DRB	16	30	32

БРС штуцер / ниппель с внешней резьбой


Артикул	d	L	L1	SW
601.06 ER 21	BSPT 1/2”	41	13	24
601.09 N17	NPT 3/8”	44	16	22
601.12 N21	NPT 1/2”	44	16	27
601.16 ER 21	BSPT 1/2”	63	16,5	22
601.16 ER 26	BSPT 3/4”	63	16,5	27

БРС штуцер / ниппель с внешней резьбой


Артикул	d	L	L1	SW
601.06 ER 21	BSPT 1/2”	41	13	22
601.12 ER 26	NPT 3/8”	63	16	27
601.16 ER 33	NPT 1”	63	16	35
601.16 ER M24	M24x1,5	63	16	27

БРС штуцер / ниппель с внутренней резьбой


Артикул	d	L	SW
601.06 DR 13	BSP 1/4”	34	17
601.06 DR N13	NPT 1/4”	47	17
601.09 DR 17	BSP 3/8”	37	22
601.09 DR N17	NPT 3/8”	38	22
601.12 DR 21	BSP 1/2”	45	27
601.16 12 N21	NPT 1/2”	67	27

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель под шланг для воды Staubli RMI


Артикул	d	L	SW
601.06 HR 08	5/16”	08	25,4
601.09 HR 12	15/32”	12	53
601.12 HR 16	5/8”	16	30
601.16 HR 19	3/4”	19	37

БРС штуцер / ниппель с внешней резьбой


Артикул	d	d1	L	SW
601.20 DGB 26	BSP 3/4”	53	119,5	42

БРС муфта / розетка с внутренней резьбой


Артикул	d	d1	L	SW
601.20 DGB 26	BSP 3/4”	53	119,5	42
601.20 DGB 33	BSP 1”	53	119,5	42
601.20 DGB 26	NPT 3/4”	53	119,5	42
601.20 DGB 33	NPT 1”	53	119,5	42
601.25 DGB 33	BSP 1”	60	140	50
601.25 DGB 42	BSP 1 1/4”	60	140	50
601.38DGB 48	BSP 1 1/2”	82	158	70
601.38 DGB 60	BSP 2”	82	158	70

БРС муфта / розетка с наружной резьбой


Артикул	d	d1	L	L1	SW
601.20 EGB 33	BSP 1”	53	132	20	42
601.25 EGB 33	BSP 1”	60	144	20	50
601.25 EGB 42	BSP 1 1/4”	60	144	21	50
601.38 EGB 48	BSP 1 1/2”	80	167	24	70
601.38 EGB 60	BSP 2”	80	171	25	70

БРС муфта / розетка с наружной резьбой


Артикул	d	d1	L	L1	SW
601.20 EGB N33	NPT 1”	53	132	20	42
601.25 EGB N33	NPT 1”	60	144	20	50
601.25 EGB N42	NPT 1 1/4”	60	148.5	24,5	50
601.38 EGB N48	NPT 1 1/2”	82	167	24,5	70
601.38 EGB N60	NPT 2”	82	167	24,5	70

БРС штуцер / ниппель с наружной резьбой


Артикул	d	d1	d2	L	L1	SW
601.06 RR 10	BSPT 1/8”	20	10	26	9	5
601.06 RR 13	BSPT 1/4”	20	14	27	12	5
601.09 RR 13	BSPT 1/4”	26	14	26	12	8
601.09 RR 17	BSPT 3/8”	26	17	28	13	8
601.12 RR 17	BSPT 3/8”	33	18	31	13	10
601.06 TR 10	NPT 1/8”	20	11	28	9	5
601.06 TR 13	NPT 1/4”	20	14	27	13	5
601.09 TR 13	NPT 1/4”	26	14	26	13	8
601.09 TR 17	NPT 3/8”	26	11	28	13	8

БРС штуцер / ниппель с наружной резьбой


Артикул	d	d1	L	L1	SW
601.12 TR 17	NPT 3/8”	36	29	11	24
601.12 RR 21	NPT 1/2”	33	29	15	22
601.12 TR 21	NPT 1/2”	33	29	15	22
601.12 RR 26	NPT 3/4”	40	47	19	27

БРС штуцер / ниппель с наружной резьбой


Артикул	d	d1	L	L1	SW
601.06 RRB 10	BSPT 1/8”	26	33	9	17
601.06 RRB 13	BSPT 1/4”	26	33	12	17
601.09 RRB 13	BSPT 1/4”	29	38,5	12	19
601.09 RRB 17	BSPT 3/8”	29	38,5	13	20
601.12 RRB 17	BSPT 3/8”	36	46,5	13	24
601.12 RRB 21	BSPT 1/2”	36	46,5	15	24
601.16 RRB 26	BSPT 3/4”	46	67	16	32
601.06 TRB 10	NPT 1/8”	26	33	9	17
601.06 TRB 13	NPT 1/4”	26	33	12	17
601.09 TRB 13	NPT 1/4”	29	38,5	12	19
601.09 TRB 17	NPT 3/8”	29	38,5	13	20
601.12 TRB 17	NPT 3/8”	36	46,5	13	24
601.12 TRB 21	NPT 1/2”	36	46,5	15	24
601.16 TRB 26	NPT 3/4”	46	67	16	32

БРС штуцер / ниппель с внутренней резьбой


Артикул	d	L	SW
601.20 DR 33	BSP 1”	92	41
601.25 DR 33	BSP 1”	100	41
601.38 DR 48	BSP 1 1/2”	110	65

БРС штуцер / ниппель с внутренней резьбой


Артикул	d	L	SW
601.20 DRB 26	BSP 3/4”	126,5	42
601.20 DRB 33	BSP 1”	126,5	42
601.20 NRB 33	BSP 1”	126,5	42
601.25 DRB 33	BSP 1”	148,5	50
601.25 DRB 42	BSP 1 1/4”	158	50
601.38 DRB 48	BSP 1 1/2”	156	70
601.38 DRB 60	BSP 2”	156	70

БРС штуцер / ниппель с внешней резьбой


Артикул	d	L	SW
601.20 ERB 33	BSP 1”	120	42
601.25 ERB 33	BSP 1”	127	50
601.25 ERB 42	BSP 1 1/4”	131,5	50
601.38 ERB 48	BSP 1 1/2”	156	70
601.38 ERB 60	BSP 2”	161	70

БРС штуцер / ниппель с внешней резьбой


Артикул	d	L	SW
601.20 ERB N33	NPT 1”	120	42
601.25 ERB N33	NPT 1”	127	50
601.25 ERB N42	NPT 1 1/4”	131,5	50
601.38 ERB N48	NPT 1 1/2”	156	70
601.38 ERB N60	NPT 2”	161	70

БРС штуцер / ниппель с внешней резьбой


Артикул	SW
601.20	60
601.25	72,5
601.38	75

Быстроразъемные соединения для воды EBS cерия 601 (аналог Staubli RMI)

Описание:

Условные обозначения:

Стандартный тип

Муфта под шланг / Hose Tail Socket

Муфта под шланг с безхомутовым соединением / Hose Clamp Socket

БРС муфта / розетка 45° под шланг

Муфта 90° под шланг / 90° Hose Tail Socket

БРС муфта / розетка с внутренней резьбой

БРС муфта / розетка 45° с внутренней резьбой

БРС муфта / розетка 90° с внутренней резьбой

БРС муфта / розетка прямая с внешней резьбой

БРС муфта / розетка 90° с внешней резьбой

БРС штуцер / ниппель с внутренним шесигранником под ключ

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с наружной резьбой

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с внешней резьбой

БРС муфта / розетка с внутренней резьбой

БРС муфта / розетка с наружной резьбой

БРС муфта / розетка с наружной резьбой

БРС штуцер / ниппель с наружной резьбой

БРС штуцер / ниппель с наружной резьбой

БРС штуцер / ниппель с наружной резьбой

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с внутренней резьбой

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой

БРС штуцер / ниппель с внешней резьбой

Смотрите также

Остались вопросы?
