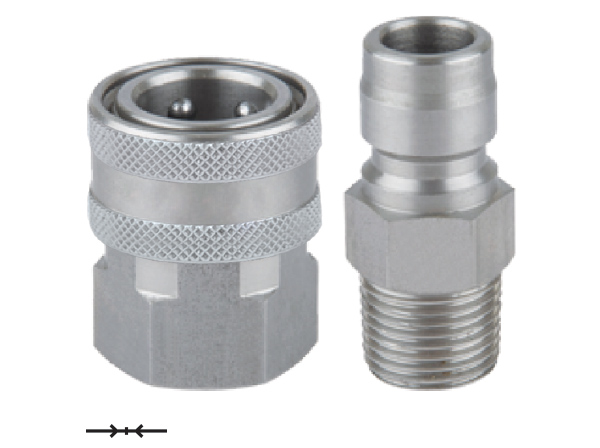

Быстросъем для пневматики. EBS серия 641. NW 6, 10, 13, 19 и 25.

Описание:

Быстроразъёмные соединения EBS 641 предназначены для быстрого подключения и отключения шлангов и компонентов пневматических систем. Серия включает БРС с номинальным проходом NW 6, 10, 13, 19 и 25, что позволяет подобрать соединение с учётом требуемой пропускной способности и параметров оборудования.

В каталоге представлены муфты и ниппели под шланг, а также резьбовые исполнения с наружной и внутренней резьбой. Быстросъёмные соединения EBS 641 применяются в промышленном оборудовании, системах подачи сжатого воздуха и других установках, где требуется быстрое и надёжное разъёмное подключение.

Основные технические характеристики БРС EBS 641

Номинальный проход: NW 6, 10, 13, 19 и 25.
Рабочее давление: зависит от материала и типоразмера; для отдельных исполнений — до 100 бар.
Диапазон температур: от −20 до +100 °C.
Материал стандартного исполнения муфт и ниппелей: никелированная латунь.
Альтернативный материал корпуса: нержавеющая сталь.
Материал стандартных уплотнений: нитриловая резина NBR.
Дополнительные варианты: хромированное исполнение и уплотнения из Viton.
Типы подключения: под шланг, с наружной и внутренней резьбой.
Резьбовые стандарты: BSP и BSPT в зависимости от исполнения.
Варианты клапанов: без клапана, с односторонним или двусторонним запиранием.

Варианты исполнения и артикулы БРС EBS 641

БРС EBS 641: муфта с внутренней резьбой

БРС муфта / розетка с внутренней резьбой для пневматики

Артикул	d	d1	L	SW	Латунь	Нержавеющая сталь
					Давление
641.06 DG 13	BSP 1/4”	24	32	19	50	100
641.10 DG 17	BSP 3/8”	28	35	23	50	100
641.13 DG 21	BSP 1/2”	35	42	29	50	100
641.19 DG 26	BSP 3/4”	45	48	38	30	45
641.25 DG 33	BSP 1”	58	59	50	30	45

БРС EBS 641: муфта с наружной резьбой

БРС муфта / розетка с внешней резьбой для пневматики

Артикул	d	d1	L	SW	Латунь	Нержавеющая сталь
					Давление
641.06 EG 13	BSP 1/4”	24	32	19	50	100
641.10 EG 17	BSP 3/8”	28	35	23	50	100
641.13 EG 21	BSP 1/2”	35	42	29	50	100
641.19 EG 26	BSP 3/4”	45	48	38	30	45
641.25 EG 33	BSP 1”	58	59	50	30	45

БРС EBS 641: муфта под шланг

БРС муфта / розетка под шланг для пневматики

Артикул	d	d1	L	Латунь	Нержавеющая сталь
				Давление
641.06 HG 06	6 мм 1/4”	24	32	50	100
641.10 HG 10	10 мм 3/8”	28	35	50	100
641.13 HG 13	13 мм 1/2”	35	42	50	100
641.19 HG 19	19 мм 3/4”	45	48	30	45
641.25 HG 25	58 мм 1”	58	59	30	45

БРС EBS 641: ниппель под шланг

БРС штуцер / ниппель под шланг для пневматики

Артикул	d	d1	L	Латунь	Нержавеющая сталь
				Давление
641.06 HR 06	6 мм 1/4”	24	32	50	100
641.10 HR 10	10 мм 3/8”	28	35	50	100
641.13 HR 13	13 мм 1/2”	35	42	50	100
641.19 HR 19	19 мм 3/4”	45	48	30	45
641.25 HR 25	58 мм 1”	58	59	30	45

БРС EBS 641: ниппель с наружной резьбой

БРС штуцер / ниппель с внешней резьбой для пневматики

Артикул	d	L	SW	Латунь	Нержавеющая сталь
				Давление
641.06 ER 13	BSPT 1/4”	32	19	50	100
641.10 ER 17	BSPT 3/8”	35	23	50	100
641.13 ER 21	BSPT 1/2”	42	29	50	100
641.19 ER 26	BSPT 3/4”	48	38	30	45
641.25 ER 33	BSPT 1”	59	50	30	45

БРС EBS 641: ниппель с внутренней резьбой

БРС штуцер / ниппель с внутренней резьбой для пневматики

Артикул	d	L	SW	Латунь	Нержавеющая сталь
				Давление
641.06 DR 13	BSPT 1/4”	32	19	50	100
641.10 DR 17	BSPT 3/8”	35	23	50	100
641.13 DR 21	BSPT 1/2”	42	29	50	100
641.19 DR 26	BSPT 3/4”	48	38	30	45
641.25 DR 33	BSPT 1”	59	50	30	45

Условные обозначения клапанов БРС EBS 641

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Описание и технические особенности БРС EBS 641

Варианты исполнения и подключения EBS 641

В ассортименте представлены быстроразъёмные муфты и ниппели под шланг, а также соединения с внутренней и наружной резьбой. Доступны присоединительные размеры от 1/4″ до 1″. Это позволяет подобрать БРС для пневматической линии с учётом диаметра шланга, стандарта резьбы и конструкции оборудования.

В зависимости от задачи можно выбрать проходное исполнение без клапана, соединение с односторонним клапаном или вариант с двусторонним запиранием. При подборе быстросъёмов необходимо учитывать требования к герметичности при разъединении и совместимость соединяемых компонентов.

Материалы и рабочие параметры БРС EBS 641

Стандартное исполнение предусматривает никелированную латунь и уплотнения из нитриловой резины NBR. В качестве альтернативы доступны корпуса из нержавеющей стали, хромированная поверхность и уплотнения из Viton.

Допустимое давление зависит от размера и материала соединения. Например, в таблицах серии для небольших типоразмеров указано до 50 бар для латунного исполнения и до 100 бар для нержавеющей стали; для крупных типоразмеров значения ниже. Поэтому при выборе быстросъёмного соединения нужно проверять параметры конкретного артикула, а не ориентироваться только на максимальное давление серии.

Купить БРС EBS 641 в ВИВТЕХ

В каталоге ВИВТЕХ представлены быстроразъёмные соединения EBS 641 для промышленного оборудования и пневматических систем. Чтобы подобрать подходящий вариант, определите номинальный проход, рабочее давление, температуру эксплуатации, тип резьбы или размер шланга, а также необходимую конструкцию клапана.

Специалисты ВИВТЕХ помогут подобрать быстросъёмные соединения по артикулу и техническим требованиям оборудования.
