Сопло статического смешивания TM для ТПА

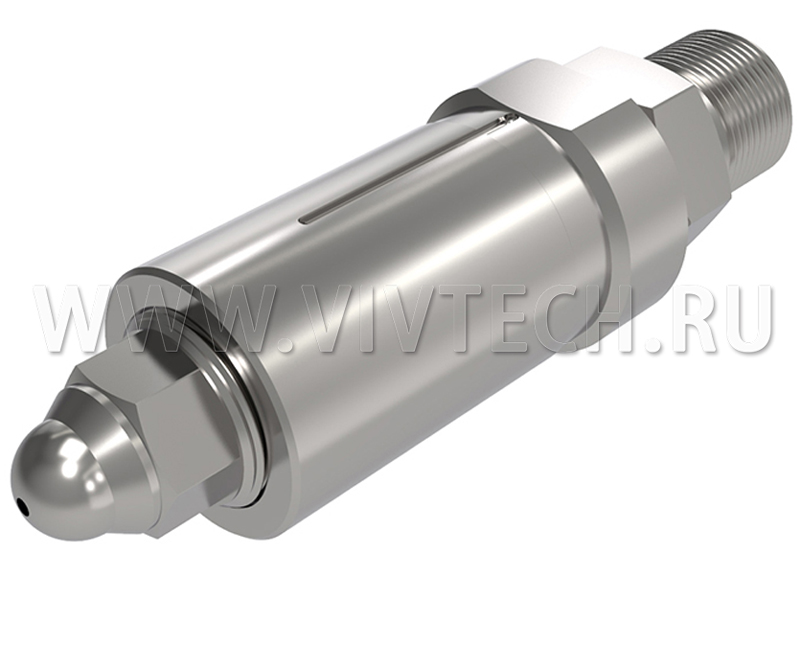

Сопло статического смешивания TM для термопластавтомата
Сопло статического смешивания TM для ТПА
Сопло статического смешивания TM для термопластавтомата

Сопло статического смешивания TM для ТПА

-

Описание:

Сопло статического смешивания TM для термопластавтомата предназначено для равномерного распределения красителя и других добавок в полимерном расплаве. Оно применяется при литье термопластов под давлением, когда важно получить однородный цвет, уменьшить количество пигментных пятен и повысить стабильность качества готовых изделий.

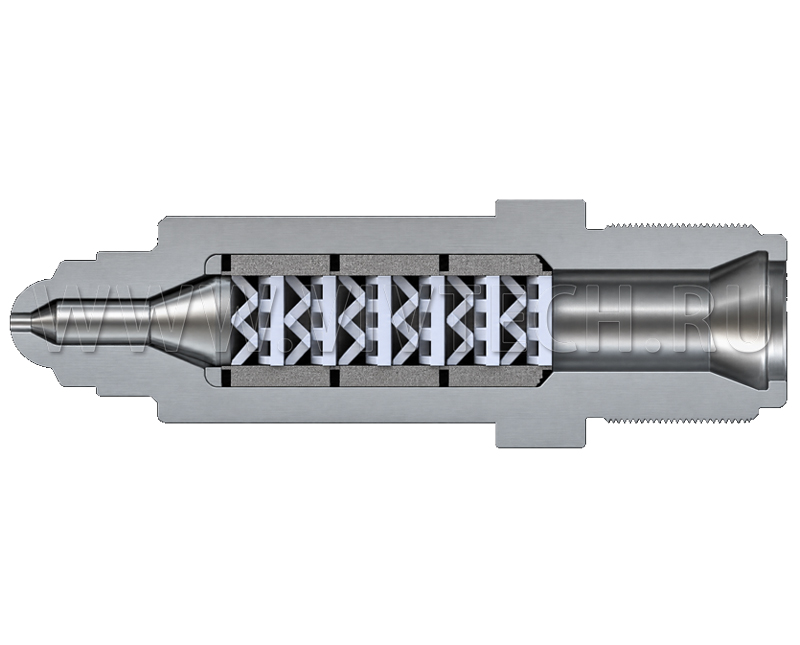

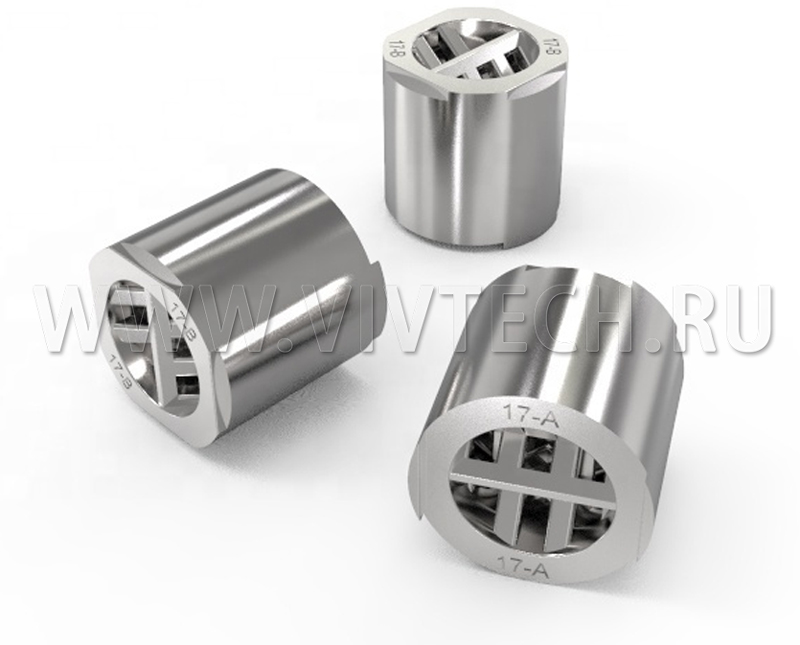

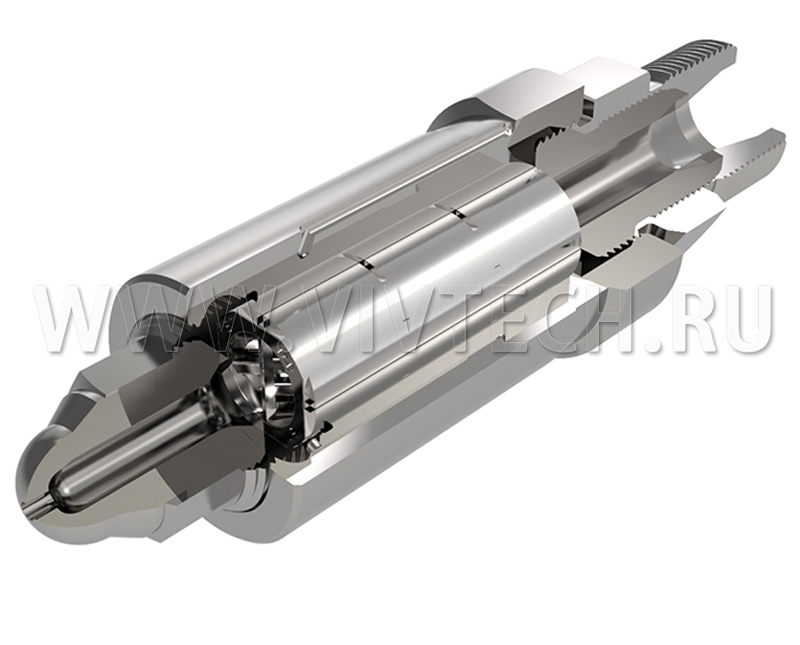

Внутри корпуса расположены статические смесительные элементы. При прохождении расплава через них поток многократно разделяется и объединяется, благодаря чему краситель распределяется по объему полимера без использования отдельного приводного механизма.

Как работает статическое смесительное сопло

Полимерный расплав проходит через последовательность неподвижных смесительных элементов. Геометрия этих элементов изменяет направление потока и способствует перемешиванию материала. В результате улучшается диспергирование красителя и выравнивается структура расплава.

Смесительные элементы также способствуют температурной однородности материала. Это помогает снизить риск цветовой неоднородности и отдельных дефектов поверхности, связанных с недостаточным смешиванием.

Технические характеристики сопла статического смешивания TM для термопластавтомата


Параметр TM-I TM-II TM-III
Максимальная масса впрыска, г 1000 4000 10000
Максимальный диаметр шнека, мм Ø70 Ø100 Ø180
Максимальное усилие смыкания, т 400 800 1800
Размер вставок, мм Ø18/25 Ø22/30 Ø30/40
Длина корпуса L1, мм 100 120 200
Диаметр корпуса G, мм Ø55 Ø60 Ø70
Максимальное давление впрыска, бар 3000
Максимальная температура, 0С 400

Необходимые размеры для заказа сопла статического смешивания TM для ТПА

Размеры для заказа сопла статического смешивания TM для ТПА
C Входной диаметр
D Центрирующий диаметр
E Соединительная резьба
H Центрирующая длина
L2 Длина резьбы
L3 Длина наконечника сопла
F Диаметр отверстия сопла
R Профиль наконечника — радиус или угол
K Угол входа, если важен

Сопло TM для красителей и мастербатчей

Статическое смесительное сопло особенно полезно при использовании мастербатчей и концентратов красителей. Недостаточное распределение пигмента может приводить к полосам, пятнам и различиям оттенка на готовых изделиях.

Установка TM помогает улучшить равномерность окрашивания полимера и повысить повторяемость цвета от партии к партии. Возможность использования смесителя зависит от типа полимера, состава добавок и параметров технологического процесса.

Применение сопла статического смешивания

Сопла TM применяются при производстве упаковки, автомобильных компонентов, электронных деталей, бытовых изделий и другой продукции из термопластов. Они востребованы на линиях, где важны внешний вид, стабильность цвета и однородность материала.

Статический смеситель может использоваться как самостоятельное решение или в сочетании с фильтрующим элементом. В конструкции предусмотрена возможность взаимозаменяемого исполнения фильтра и смесителя, что позволяет адаптировать конфигурацию под задачу производства.

Преимущества статического смесительного сопла

Основные преимущества TM — равномерное смешивание красителя, гомогенизация расплава, снижение риска пигментных пятен и улучшение качества поверхности. Однородное распределение добавок также может помочь оптимизировать расход красителя при условии правильного подбора рецептуры и режима переработки.

Поскольку смесительные элементы не имеют отдельного привода, смешивание обеспечивается за счет движения самого расплава через внутреннюю конструкцию сопла.

Как подобрать сопло TM

При выборе необходимо учитывать тип и вязкость полимера, вид и концентрацию красителя, массу впрыска, диаметр шнека, давление и температуру процесса. Для заказа также требуются входной и центрирующий диаметры, соединительная резьба, длина корпуса и наконечника, диаметр выходного отверстия и профиль наконечника.

Подбор конфигурации должен учитывать требуемую степень смешивания и совместимость с пластикационным узлом термопластавтомата.

Купить сопло статического смешивания TM

ВИВТЕХ поставляет статические смесительные сопла TM для термопластавтоматов. Они предназначены для улучшения однородности расплава и равномерного смешивания красителей и добавок при литье пластмасс под давлением.

Специалисты ВИВТЕХ помогут подобрать конструкцию сопла и согласовать необходимые размеры с учетом полимера, мастербатча, производительности и параметров оборудования.
