Варианты исполнения и артикулы БРС EBS A27

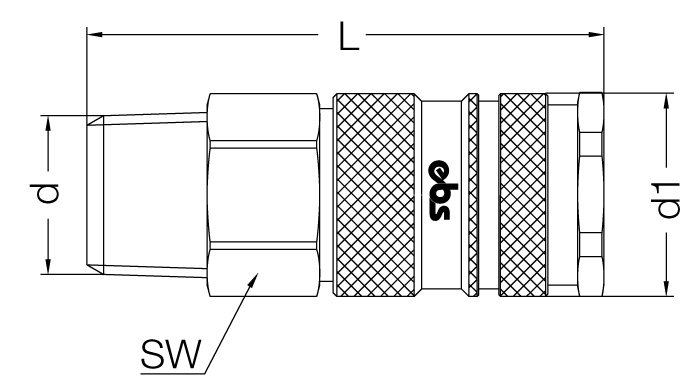

БРС муфта / розетка для воздуха NW 10 с наружной резьбой
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A27 EGB 13
|
BSP 1/4”
|
27
|
60
|
24
|
|
A27 EGB 17
|
BSP 3/8”
|
27
|
60
|
24
|
|
A27 EGB 21
|
BSP 1/2”
|
27
|
60
|
24
|
|
A27 EGB 26
|
BSP 3/4”
|
27
|
60
|
30
|
|
A27 EGB 13
|
NPT 1/4”
|
27
|
60
|
24
|
|
A27 EGB 17
|
NPT 3/8”
|
27
|
60
|
24
|
|
A27 EGB 21
|
NPT 1/2”
|
27
|
60
|
24
|
|
A27 EGB 26
|
NPT 3/4”
|
27
|
60
|
30
|
БРС муфта / розетка для воздуха NW 10 с внутренней резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A27 DGB 13
|
BSP 1/4”
|
27
|
56
|
24
|
|
A27 DGB 17
|
BSP 3/8”
|
27
|
55
|
24
|
|
A27 DGB 21
|
BSP 1/2”
|
27
|
58
|
24
|
|
A27 DGB 13
|
NPT 1/4”
|
27
|
56
|
24
|
|
A27 DGB 17
|
NPT 3/8”
|
27
|
55
|
24
|
|
A27 DGB 21
|
NPT 1/2”
|
27
|
58
|
24
|
БРС муфта / розетка для воздуха NW 10 прямая под шланг
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A27 HGB 06
|
6 мм - 1/4”
|
27
|
74
|
24
|
|
A27 HGB 08
|
8 мм - 5/16”
|
27
|
74
|
24
|
|
A27 HGB 10
|
10 мм - 3/8”
|
27
|
74
|
24
|
|
A27 HGB 13
|
13 мм - 1/2”
|
27
|
74
|
24
|
БРС ниппель / штуцер NW 10 под шланг
|
|
|
Артикул
|
d
|
L
|
|
A27 HR 06
|
6 мм 1/4”
|
48
|
|
A27 HR 08
|
8 мм 5/16”
|
48
|
|
A27 HR 10
|
10 мм 3/8”
|
48
|
|
A27 HR 13
|
13 мм 1/2”
|
48
|
БРС ниппель / штуцер NW 10 с наружной резьбой без клапана
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A27 ER 10
|
BSPT 1/8”
|
41,5
|
17
|
|
A27 ER 13
|
BSPT 1/4”
|
41,5
|
17
|
|
A27 ER 17
|
BSPT 3/8”
|
42,5
|
17
|
|
A27 ER 21
|
BSPT 1/2”
|
48
|
22
|
|
A27 NER 10
|
NPT 1/8”
|
41,5
|
17
|
|
A27 NER 13
|
NPT 1/4”
|
41,5
|
17
|
|
A27 NER 17
|
NPT 3/8”
|
42,5
|
17
|
|
A27 NER 21
|
NPT 1/2”
|
48
|
22
|
БРС ниппель / штуцер для пневматики NW 10 с внутренней резьбой без клапана
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A27 DR 13
|
BSPT 1/4”
|
40
|
17
|
|
A27 DR 17
|
BSPT 3/8”
|
40
|
19
|
|
A27 DR 21
|
BSPT 1/2”
|
46
|
24
|
БРС ниппель / штуцер для пневматики NW 10 с клапаном под шланг
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A27 HRB 06
|
6 мм - 1/4”
|
74
|
24
|
|
A27 HRB 08
|
8 мм - 5/16”
|
74
|
24
|
|
A27 HRB 10
|
10 мм - 3/8”
|
74
|
24
|
|
A27 HRB 13
|
13 мм - 1/2”
|
74
|
24
|
|
A27 HRB 16
|
16 мм - 5/8”
|
74
|
24
|
|
A27 HRB 19
|
19 мм - 3/4”
|
74
|
24
|
БРС ниппель / штуцер для пневматики NW 10 с клапаном и наружной резьбой
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A27 ERB 13
|
BSP 1/4”
|
60
|
24
|
|
A27 ERB 17
|
BSP 3/8”
|
60
|
24
|
|
A27 ERB 21
|
BSP 1/2”
|
62
|
24
|
|
A27 ERB 26
|
BSP 3/4”
|
62
|
27
|
|
A27 NERB 13
|
NPT 1/4”
|
55
|
24
|
|
A27 NERB 17
|
NPT 3/8”
|
55
|
24
|
|
A27 NERB 21
|
NPT 1/2”
|
57
|
24
|
|
A27 NERB 26
|
NPT 3/4”
|
58
|
30
|
БРС ниппель / штуцер для пневматики NW 10 с клапаном и внутренней резьбой
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A27 DRB 13
|
BSP 1/4”
|
54
|
24
|
|
A27 DRB 17
|
BSP 3/8”
|
54
|
24
|
|
A27 DRB 21
|
BSP 1/2”
|
54
|
24
|
|
A27 DRB 26
|
BSP 3/4”
|
55
|
30
|

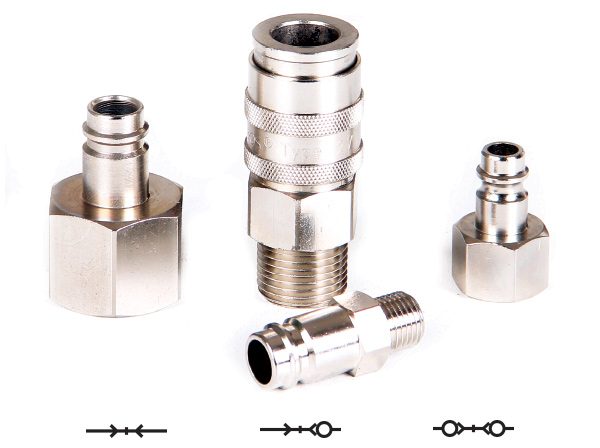

Условные обозначения клапанов БРС EBS A27
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические характеристики БРС EBS A27
Муфты и ниппели EBS A27: варианты подключения
В каталоге представлены муфты с наружной и внутренней резьбой, прямые муфты под шланг, а также ниппели с резьбовым присоединением и под шланг. Для резьбовых исполнений предусмотрены размеры BSP и NPT, а также варианты с конической резьбой BSPT. Диаметры шланговых подключений включают 6, 8, 10 и 13 мм для муфт, а в таблицах ниппелей под шланг представлены исполнения до 19 мм.
При подборе важно учитывать стандарт и размер резьбы, диаметр шланга, конструкцию соединения и совместимость муфты с ниппелем. Совпадение присоединительного размера не гарантирует совместимость изделий разных серий, поэтому перед заказом следует сверять артикулы и технические обозначения.
Конструкция и варианты клапанов EBS A27
В серии представлены проходные соединения с полным протоком, муфты с односторонним клапаном и исполнения с двусторонним клапаном. Проходная конструкция обеспечивает свободный проход воздуха через соединение. Варианты с клапанами позволяют перекрывать поток со стороны муфты или с обеих сторон при разъединении — в зависимости от выбранного исполнения.
Выбор типа клапана определяется требованиями пневматической системы и необходимостью ограничивать выход сжатого воздуха при отключении оборудования. Для корректного соединения необходимо подбирать совместимые муфту и ниппель с учётом их конструкции.
Купить быстроразъёмные соединения EBS A27 в ВИВТЕХ
Компания ВИВТЕХ поставляет быстроразъёмные соединения для сжатого воздуха и комплектующие для промышленной пневматики. Чтобы подобрать БРС EBS A27, определите требуемый тип подключения, размер резьбы или шланга, рабочее давление и необходимую конструкцию клапана.
В таблицах на странице представлены артикулы муфт и ниппелей, размеры присоединений и основные установочные параметры. По этим данным можно выбрать подходящее исполнение для пневматического инструмента, производственного оборудования или воздушной магистрали.
