Быстроразъемные соединения EBS A30 предназначены для подключения и отключения шлангов и компонентов пневматических систем, работающих на сжатом воздухе. Номинальный проход NW 8 обеспечивает подключение пневматических линий соответствующего типоразмера. Серия подходит для промышленного оборудования, станков, пневматического инструмента и автоматизированных производственных линий.

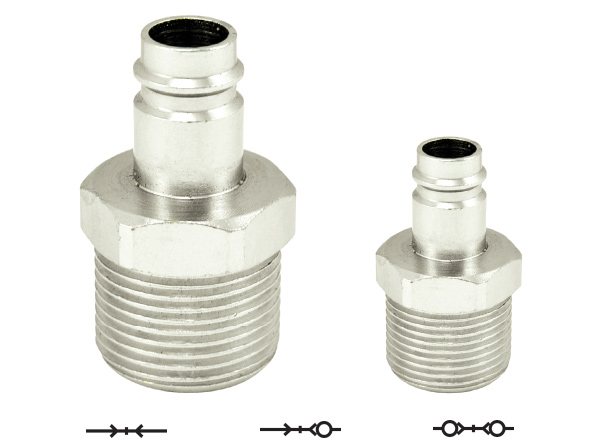

БРС A30 включают муфты и ниппели с различными вариантами присоединения. В ассортименте представлены исполнения под шланг, а также резьбовые соединения с наружной и внутренней резьбой. Это позволяет подобрать компоненты для сборки и обслуживания пневматических систем с учетом конфигурации оборудования.
|
|||||||
|---|---|---|---|---|---|---|---|

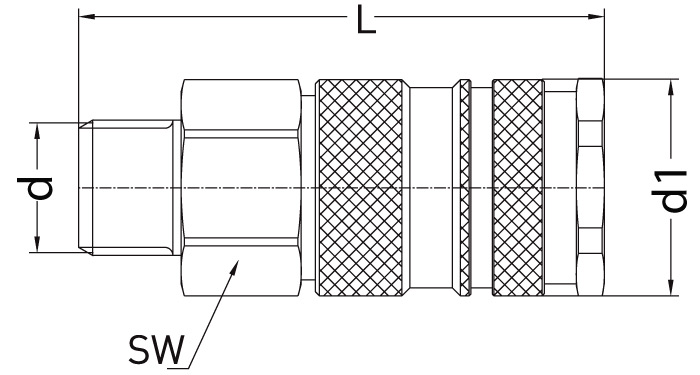

| Артикул | d | SW | L | d1 | |||
| A30 EG 13N | BSP 1/4” | 22 | 59 | 28 | |||
| A30 EG 17N | BSP 3/8” | 22 | 59 | 28 | |||
| A30 EG 21N | BSP 1/2” | 22 | 62 | 28 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A30 DG 13N | BSP 1/4” | 24 | 59 | 28 | |||
| A30 DG 17N | BSP 3/8” | 24 | 59 | 28 | |||
| A30 DG 21N | BSP 1/2” | 24 | 62 | 28 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A30 НG 06N | 6 мм - 1/4” | 24 | 64 | 28 | |||
| A30 НG 08N | 8 мм - 5/16” | 24 | 64 | 28 | |||
| A30 НG 09N | 9 мм - 5/14” | 24 | 64 | 28 | |||
| A30 НG 10N | 10 мм - 3/8” | 24 | 64 | 28 | |||
| A30 НG 13N | 13 мм - 1/2” | 24 | 64 | 28 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A30 НR 06N | 6 мм - 1/4” | 24 | 64 | 28 | |||
| A30 НR 08N | 8 мм - 5/16” | 24 | 64 | 28 | |||
| A30 НR 09N | 9 мм - 5/14” | 24 | 64 | 28 | |||
| A30 НR 10N | 10 мм - 3/8” | 24 | 64 | 28 | |||
| A30 НR 13N | 13 мм - 1/2” | 24 | 64 | 28 | |||
|
|
|||
|---|---|---|---|
| Артикул | d | SW | L |
| A30 ER 13N | BSP 1/4” | 17 | 45 |
| A30 ER 17N | BSP 3/8” | 17 | 45 |
| A30 ER 21N | BSP 1/2” | 22 | 46 |
|
|
|||
|---|---|---|---|
| Артикул | d | SW | L |
| A30 DR 13N | BSP 1/4” | 17 | 42 |
| A30 DR 17N | BSP 3/8” | 19 | 42 |
| A30 DR 21N | BSP 1/2” | 24 | 43 |
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
Для серии A30 доступны муфты под шланг диаметром 6, 8, 9, 10 и 13 мм. Резьбовые муфты и ниппели представлены с присоединениями BSP 1/4″, 3/8″ и 1/2″. При подборе необходимо учитывать тип компонента, размер присоединения и совместимость с установленной пневматической линией.
В зависимости от требований оборудования можно выбрать проходное исполнение без клапана, вариант с односторонним клапаном или соединение с двусторонним запиранием. Конструкция клапана определяет особенности перекрытия потока при разъединении муфты и ниппеля.
Стандартные муфты и ниппели EBS A30 изготовлены из никелированной латуни и оснащены уплотнениями NBR. Дополнительно предусмотрены варианты поверхности и материала корпуса, включая хромирование, химическое никелирование и нержавеющую сталь. Для отдельных исполнений доступны уплотнения из Viton.
При выборе быстросъемного соединения необходимо учитывать рабочее давление, температуру эксплуатации, тип присоединения и совместимость материалов с условиями работы. Максимальные параметры следует проверять по конкретному артикулу.
В каталоге ВИВТЕХ представлены быстроразъемные соединения EBS A30 для промышленной пневматики. Чтобы подобрать подходящий вариант, определите требуемый номинальный проход, рабочее давление, размер шланга или резьбы и необходимую конструкцию клапана.
Специалисты ВИВТЕХ помогут подобрать БРС EBS A30 по артикулу и техническим параметрам оборудования.
