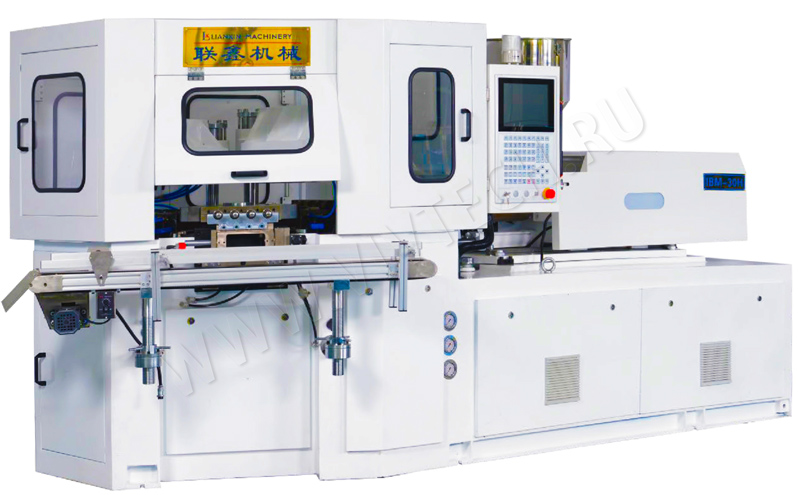

Инжекционно-выдувная машина LIANXIN IBM-30H
Гидравлическая система этой инжекционно-выдувной машины оснащена электро-гибридной сервосистемой, которая позволяет экономить энергию до 40% по сравнению с традиционной технологией.
В устройстве вращения, выталкивающем устройстве и переворачивающем устройстве также используется серводвигатель, что позволяет повысить стабильность работы, увеличить скорость и понизить шум.
Шнек приводится в движение серводвигателем, что обеспечивает высокую эффективность, высокую скорость вращения и экономию энергии.
Применяется двойная вертикальная стойка и одинарная горизонтальная балка, чтобы обеспечить достаточное пространство для вращения и облегчить установку пресс-формы.
| Модель | IBM-30H |
|---|---|
| Объем изделия, л |
0,005-0,8 |
| Диаметр изделия, мм | < 210 |
| Высота изделия, мм |
< 100 |
| Диаметр шнека, мм | 40 |
| Отношение длины шнека к диаметру (L/D) | 21 |
| Теоретический объем впрыска, см3 | 200 |
| Теоретический вес впрыска, г | 140 |
| Максимальное давление впрыска, МПа | 175 |
| Ход шнека, мм | 165 |
| Скорость вращения шнека, об/мин | 10-260 |
| Мощность нагрева материального цилиндра, кВт | 8,5 |
| Количество зоны нагрева, шт | 3 |
| Усилие смыкания инжекционной формы, кН | 300 |
| Усилие смыкания выдувной формы, кН | 53 |
| ход раскрытия пресс-формы, мм | 120 |
| Высота подъема ротационного стола, мм | 60 |
| Максимальный размер плиты, мм | 420х300 |
| Минимальная толщина пресс-формы (±0.05), мм | 180 |
| Мощность нагрева пресс-формы, кВт | 1,2-2,5 |
| Ход выталкивателя, мм | 230 |
| Мощность серво мотора, кВт | 18,5 |
|
Давление гидравлической системы, МПа |
14 |
| Сухой цикл, сек | 3 |
| Давление системы сжатого воздуха, МПа |
>0,8 |
| Расход сжатого воздуха, м3/мин | 1,2 |
| Проток охлаждающей воды, м3/мин | 3 |
| Габаритные размеры (ДхШхВ), м | 3,85х1,85х2,00 |
| Вес, т | 4 |
| Суммарная номинальная мощность, кВт | 43 |
| Объём изделия, мл | 8 | 15 | 20 | 40 | 60 | 80 | 100 |
|---|---|---|---|---|---|---|---|
| Количество гнёзд пресс-формы*, шт. | 9 | 8 | 7 | 5 | 5 | 4 | 4 |
* Данные приведены только для справки.
