Распределительный коллектор для воды EBS 1016

Описание:

Коллектор для воды EBS 1016 предназначен для распределения теплоносителя между несколькими контурами охлаждения и нагрева промышленного оборудования. Он применяется при подключении пресс-форм к термостатам и используется в системах терморегулирования термопластавтоматов.

Коллектор изготовлен из анодированного алюминия. Для удобства идентификации направления подачи и отвода теплоносителя предусмотрены красное и синее цветовые исполнения.

Технические характеристики EBS 1016

Материал — анодированный алюминий.
Количество выходов — 4, 6, 8, 10, 12 или 16.
Размер входной резьбы — 3/4″ или 1″.
Размер выходной резьбы — 1/4″, 3/8″ или 1/2″.
Цветовое исполнение — красное или синее.
Максимальная рабочая температура — 180 °C.
Максимальное рабочее давление — 15 бар.
Рабочие среды — вода, масло и воздух.

Максимальные температура и давление зависят от условий эксплуатации и должны учитываться при подборе оборудования.

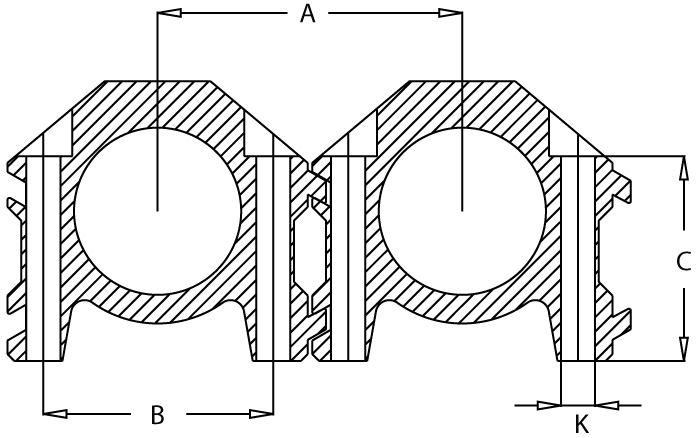

Габаритные размеры коллектора для воды EBS 1016

Размер коллектора	K	A	B	C
3/4”	4,5	45	31	30
1”	7,2	53	40,5	36,5

Варианты исполнения и артикулы коллектора EBS 1016

Коллектор EBS 1016 1/4”-1” (ØT-ØT1)

1/4”-1 (ØT-ØT1)	Количество выходов G1/4’’	L	L1	L2
Артикул		L	L1	L2
1016-04-13/33	4	190	76	38
1016-06-13/33	6	266	152	38
1016-08-13/33	8	342	225	38
1016-10-13/33	10	418	304	38
1016-12-13/33	12	494	380	38
1016-16-13/33	16	646	532	38

Коллектор EBS 1016 3/8”-1” (ØT-ØT1)

3/8”-1”(ØT-ØT1)	Количество выходов G3/8’’	L	L1	L2
Артикул		L	L1	L2
1016-04-17/33	4	229	153	51
1016-06-17/33	6	331	255	51
1016-08-17/33	8	433	357	51
1016-10-17/33	10	535	459	51
1016-12-17/33	12	637	561	51
1016-16-17/33	16	841	765	51

Коллектор EBS 1016 1/2”-1” (ØT-ØT1)

1/2”-1”(ØT-ØT1)	Количество выходов G1/2’	L	L1	L2
Артикул		L	L1	L2
1016-04-21/33	4	229	153	51
1016-06-21/33	6	331	255	51
1016-08-21/33	8	433	357	51
1016-10-21/33	10	535	459	51
1016-12-21/33	12	637	561	51
1016-16-21/33	16	841	765	51

Коллектор EBS 1016 3/8”-3/4” (ØT-ØT1)

3/8”-3/4”(ØT-ØT1)	Количество выходов G3/8’’	L	L1	L2
Артикул		L	L1	L2
1016-04-17/26	4	229	102	51
1016-06-17/26	6	331	204	51
1016-08-17/26	8	433	306	51

Коллектор EBS 1016 1/4”-3/4” (ØT-ØT1)

1/4”-3/4”(ØT-ØT1)	Количество выходов G1/4’’	L	L1	L2
Артикул		L	L1	L2
1016-04-13/26	4	190	114	38
1016-06-13/26	6	266	190	38
1016-08-13/26	8	342	266	38

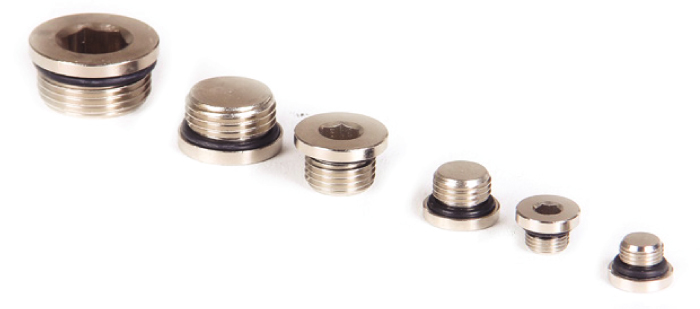

Пробки заглушки для коллекторов EBS 1016

Резьба	Артикул
G 1/2”	KTR 21
G 3/4”	KTR 26
G 1”	KTR 33
G 11/4”	KTR 42
G 1 1/2”	KTR 48
G 2”	KTR 60

Пример Заказа:
- 1016К-04-17/42R (красный)
- 1016К-04-17/42B (синий)

Варианты исполнения коллектора EBS 1016

В зависимости от конфигурации системы можно выбрать распределительный коллектор с 4, 6, 8, 10, 12 или 16 выходами. Размер входной резьбы составляет 3/4″ или 1″, а выходные подключения предусмотрены под резьбу 1/4″, 3/8″ и 1/2″.

При подборе коллектора необходимо учитывать размер подключения термостата, количество контуров пресс-формы и присоединительные размеры трубопроводов. Это позволяет организовать подачу и отвод теплоносителя с учётом конфигурации оборудования.
