SONLY U1080TS — промышленный гидравлический термопластавтомат с усилием смыкания 1080 т (10 800 кН) для производства крупногабаритных пластиковых изделий методом литья под давлением.
Машина рассчитана на работу с большими пресс-формами и значительными объемами впрыска. Расстояние между колоннами составляет 1160×1115 мм, максимальная толщина пресс-формы — 1250 мм, а максимальное открытие — 1220 мм.
Для SONLY U1080TS предусмотрены четыре варианта диаметра шнека — 100, 110, 120 и 130 мм. Теоретический объем впрыска составляет от 4238 до 7163 см³, а теоретический вес впрыска полистирола — от 3856 до 6518 г.
Такой диапазон позволяет выбрать конфигурацию узла впрыска с учетом массы изделия, типа перерабатываемого полимера и требований конкретной пресс-формы. Максимальная скорость вращения шнека составляет 105 об/мин.
| Модель | U1080TS | ||||
| Международная спецификация | 4498 | ||||
| Шнек | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 100 | 110 | 120 | 130 |
| Отношение L/D | 24,4 | 22 | 20,2 | 18,6 | |
| Теоретический объем впрыска | см3 | 4238 | 5129 | 6103 | 7163 |
| Теоретический вес впрыска (PS) | г | 3856 | 4667 | 5553 | 6518 |
| Давление впрыска | мПа | 210,5 | 174 | 146,2 | 124,6 |
| Максимальная скорость вращения шнека | об/мин | 105 | |||
| Узел смыкания | |||||
| Усилие запирания | кН | 10800 | |||
|
Максимальное открытие пресс-формы |
мм | 1220 | |||
| Расстояние между колоннами | мм | 1160 х 1115 | |||
| Максимальная толщина пресс-формы | мм | 1250 | |||
| Минимальная толщина пресс-формы | мм | 480 | |||
| Максимальный ход толкателей | мм | 350 | |||
| Усилие толкателей | кН | 246 | |||
| Количество толкателей | шт | 20+1 | |||
| Другие характеристики | |||||
| Диаметр установочного отверстия | мм | 250 | |||
| Давление в системе | мПа | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45+45 | |||
| Мощность двигателя (версия с серводвигателем) | кВт | 45+55 | |||
| Мощность нагревательных элементов | кВт | 70 | |||
| Объем бака | л | 1400 | |||
| Вес | кг | 11000+36000 | |||
| Габаритные размеры | мм |
5100 х 2400 х 3300 7400 х 2900 х 2600 |
|||

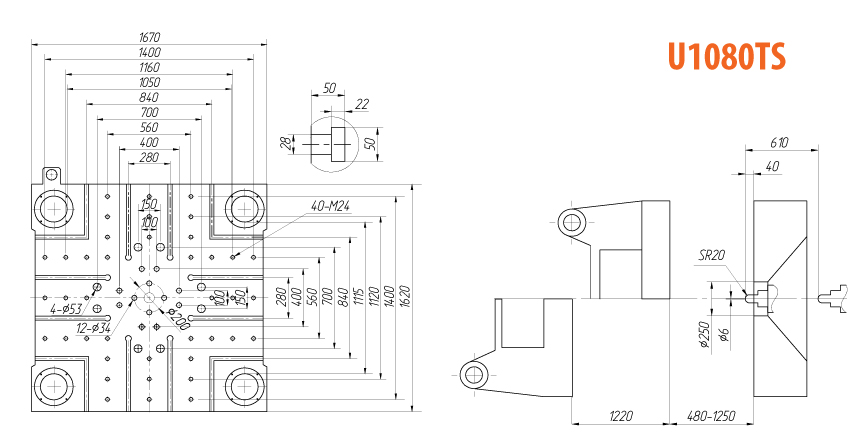

Размеры плит термопластавтомата SONLY U1080TS

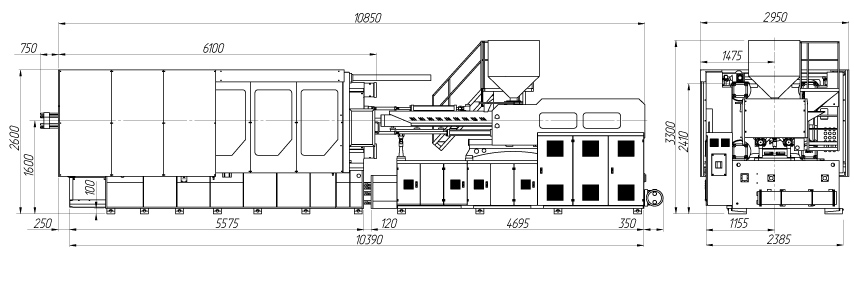

Габаритные размеры термопластавтомата SONLY U1080TS
SONLY U1080TS рассчитан на промышленное производство крупногабаритных пластиковых изделий и работу с большими пресс-формами. Термопластавтомат может использоваться для изготовления массивных корпусов, технических деталей, элементов оборудования и другой продукции из термопластичных материалов.
Для такого оборудования особенно важно правильно согласовать узел впрыска, пресс-форму и вспомогательные системы. ВИВТЕХ осуществляет подбор конфигурации машины, охлаждающего оборудования, систем подготовки сырья и средств автоматизации.
